凌力尔特低 IQ、60V 输入、同步降压型控制器可工作于低至 2.5V VIN

发布时间:2014-2-21 13:47    发布者:eechina
关键词: 同步降压 , DC-DC

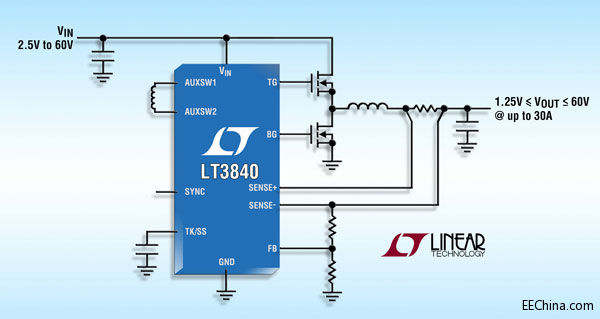

凌力尔特公司 (Linear Technology Corporation) 推出宽电压范围同步降压型 DC/DC 控制器 LT3840,该器件包括 7.5V 降压-升压偏置电压,以在 2.5V 至 60V 输入电压范围内提供高效率栅极驱动。无论输入电压是高于、低于还是等于 7.5V,LT3840 都能够为 MOSFET 栅极驱动产生 7.5V 偏置电压。2.5V 至 60V 电源电压范围可抵御高压瞬态并在汽车冷车发动时保持运行、以及涵盖多种输入电源和电池化学组成。

当在无负载惰况下调节输出电压时,LT3840 仅吸取 75µA,从而延长了电池供电应用的运行时间。输出电流可高达 30A 而输出电压可设定在 1.25V 至 60V 范围,效率则高达 95%,这使该器件非常适用于 12V 或 24V 汽车、重型设备、工业控制、机器人以及电信应用。运用 LT3840 的可编程电流限制能够实现准确的电流调节,同时电流监视功能报告平均输出电流。在轻负载时,用户可以选择连续工作、脉冲跳跃和低纹波突发模式 (Burst Mode) 工作。

LT3840 具备强大的内置栅极驱动器,可驱动多种标准或逻辑电平 N 沟道 MOSFET。该器件以 50kHz 至 1MHz 可选固定频率工作,或者同步至一个具相同频率范围的外部时钟。其电流模式架构提供了简单的环路补偿、快速瞬态响应和卓越的电压调节。其他特点包括针对低压差的 99% 占空比、准确的过压和欠压闭锁、软启动 / 跟踪和电源良好信号。

LT3840 采用 28 引线 TSSOP 和 4mm x 6mm QFN-38 耐热增强型封装。扩展和工业温度级版本 (-40ºC 至 125ºC)、高温汽车温度级版本 (-40ºC 至 150ºC) 和军用温度级版本 (-55ºC 至 150ºC) 均已供货。千片批购价为每片 3.65 美元。如需更多信息,请登录 www.linear.com.cn/product/LT3840


性能概要:LT3840
•    宽输入电压范围:2.5V 至 60V
•    集成的降压-升压型稳压器产生 7.5V MOSFET 栅极驱动
•    75µA 静态电流
•    宽输出电压范围:1.25V 至 60V
•    内部 OVLO 为抵御高达 80V 的输入瞬态提供保护
•    同步整流实现高达 95% 的效率
•    具电流监视输出的可编程恒定电流工作
•    可选低纹波突发模式工作、脉冲跳跃或连续工作
•    50kHz 至 1MHz 可同步和可选的固定工作频率
•    电流模式控制实现快速瞬态响应和简便的环路补偿
•    可调软启动和电压跟踪
•    输出过压保护
•    扩展和工业温度级版本:-40ºC 至 125ºC 工作结温范围
•    汽车温度级版本:-40ºC 至 150ºC 工作结温范围
•    军用温度级版本:-55ºC 至 150ºC 工作结温范围
