凯悌围绕机顶盒应用推出众多解决方案

发布时间：2014-2-20 10:41 发布者：eechina

关键词：机顶盒

大联旗下凯悌推出机顶盒解决方案，满足各种需求：例如 USB、ESD、EMI、IRM…等，其中包括Alcor Micro（安国）的机顶盒USB Device解决方案、AME（安茂微电子）的机顶盒（Set Top Box）电源管理解决方案、AMOTech 的机顶盒的ESD / EMI全系列解决方案、Etron（钰创科技）的机顶盒 Buffer Memory解决方案、EUTech（德信科技）的机顶盒电源管理解决方案、EVERLIGHT（亿光电子）的机顶盒Infrared Receiver Module （IRM）解决红外线遥控方案、iDESYN（益力半导体）推出的Set Top Box电源管理解决方案、MIRA（智丰电子）推出的DRAM Memory解决方案、Nuvoton（新唐科技）推出机顶盒解决方案、PDC（信昌电子陶瓷）推出的机顶盒高压MLCC、电感、ESD、TVS解决方案、SiTime推出的机顶盒MEMS oscillator解决方案、TROQ（创捷电子）和TST（台湾嘉硕）分别推出各自的机顶盒Crystal解决方案，以及ViKing推出电阻、电感的解决方案等。这次机顶盒系列解决方案的推出，再次展现了大联大为客户提供一站式采购和增值服务的强大能力。

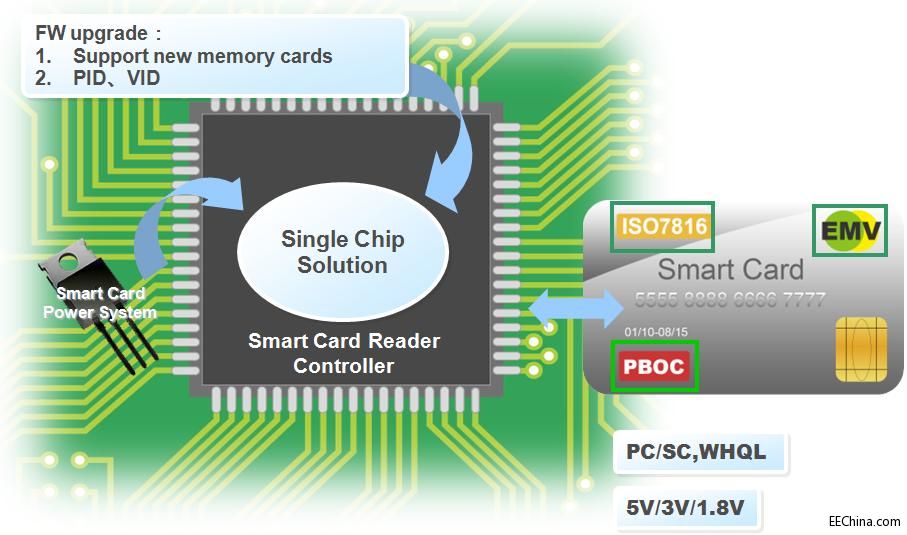

Alcor Micro（安国）推出 New USB Device AU9560解决Smart Card Reader Controller方案：

AU9560是一个高整合单芯片USB智能卡读卡控制器,可实现低成本与高效率的智能卡读卡器。其特点包括：使用随身碟或记忆卡做影音档案的储存或播放；机顶盒设备的软件更新，安国提供的解决方案（USB HUB & Card Reader），给客户有更多选择机会。

其解决方案中包括：

一、HUB Controller：AU6254、AU6256、AU9254
二、Multi-LUN Flash CR Controller Feature Comparison：AU6472、AU6476
三、Single LUN Multi Flash CR Controller Feature Comparison：AU6336、AU6431、AU6433、AU6435、AU6437、AU6466
四、Value Added Flash CR Controller：AU6350-AL、AU6350-GL

AME（安茂微电子）推出机顶盒（Set Top Box）电源管理解决方案：

1、AME5268-3A, 28V, 340KHz Synchronous Step-Down Converter：
2、AME5250- 1A, 1.5MHz Synchronous Step-Down Converter with PFM
3、AME5248/5248A 1.5MHz, 600mA Synchronous Buck Converter
4、AME5252 Dual Synchronous, 600mA, 1.5MHz Step-Down DC/DC Converter
5、DDR Bus Termination Regulator：AME9172M
6、Low Dropout Voltage Regulator：AME8818、AME8822
7、Voltage Detector：AME8550 Voltage Detector
8、MicropowerμP Watch Dog Timer：AME8510/8520/8530

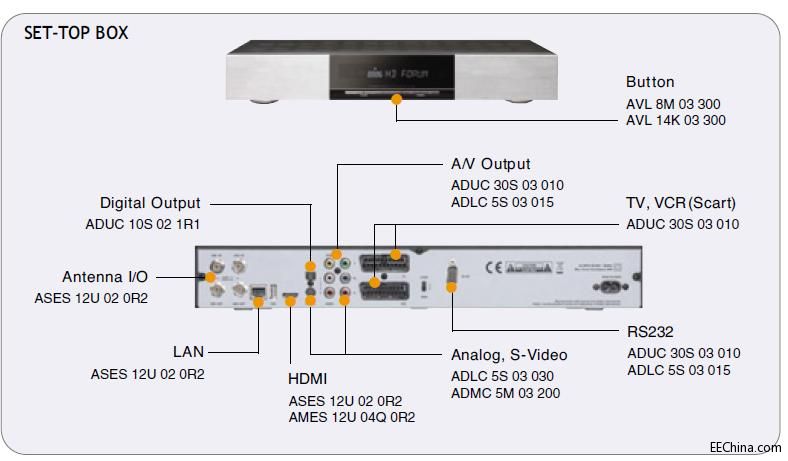

AMOTech 推出机顶盒（Set Top Box）的ESD / EMI全系列解决方案：

ESD 解决方案：

一、USB3.0,USB2.0 / eSATA2,eSATA3 / LAN / Antenna I/O AMOTECH ESD solution：

1、产品名称 AIES12U 02 0R2
2、产品规格 0402, Contact discharge 8KV, Air discharge 15KV, 0.2pF
3、产品特性 ESD protection with very high speed interface.

二、HDMI AMOTECH ESD solution ：
1、产品名称 AIES 12U 02 0R2 / AMES 12U 04Q 0R2
2、产品规格 0402, Contact discharge 8KV, Air discharge 15KV, 0.2pF
3、产品特性 ESD protection with very high speed interface.

三、Digital Output AMOTECH ESD solution ：
1、产品名称 ADUC 10S 02 1R1 /AMES 12U 04Q 0R2
2、产品规格 0402, Contact discharge 8KV, Air discharge 15KV, 1.1pF
3、产品特性 Ultra Low capacitance Chip Varistor .

四、A/V Output / TV,VCR(Scart) / RS232 AMOTECH ESD solution ：
1、产品名称 ADUC 30S 03 010
2、产品规格 0603, Contact discharge 8KV, Air discharge 15KV, pF
3、产品特性 Ultra Low capacitance Chip Varistor .

EMI 解决方案：
一、USB2.0 Amotech EMI solution (CMF)
1、产品名称 ACFL 1A 2M 900E
2、产品规格 0504
3、产品特性 EMI solution for high speed differential transmission (Mbps)

二、USB3.0 / HDMI Amotech EMI solution (CMF)
1、产品名称 ACFT 4A2G 120 E
2、产品规格 0804,
3、产品特性 EMI solution for high speed differential transmission (Gbps)

Amotech提供绝佳的静电保护措施，除了RGB / D-SUB的一般影像传输之外，在HDMI、USB 2.0、USB 3.0的部份亦提供包括Single type与Array type的对策，最高速度可支持到8G bps，并且不造成数据失真。

ASES 12U 02 0R2 1ch
ESD保护组件可用于高速传输的接口，如USB2.0, USB3.0, eSATA2, eSATA3, HDMI1.3 HDMI1.4等

AMES 12U 04Q 0R2 4ch
ESD保护组件可用于高速传输的接口 HDMI.

Amotech提供绝佳的差分信号线的EMI防护措施: Common Mode Filter （CMF）for  USB, HDMI。

Etron（钰创科技）推出机顶盒（Set Top Box）Buffer Memory解决方案：

Etron Buffer DRAM Strategy：
一、Focus on Consumer Field Memory Density :
            SDRAM:    16Mb~256Mb SDR;
            DDR DRAM: 64Mb~256Mb DDR’
            DDR2 DRAM:  128Mb~1Gb DDR2
二、Speed : Up to 200MHz for SDR, 200MHz for DDR1, 400MHz for DDR2
三、x16 / x32 I/O available

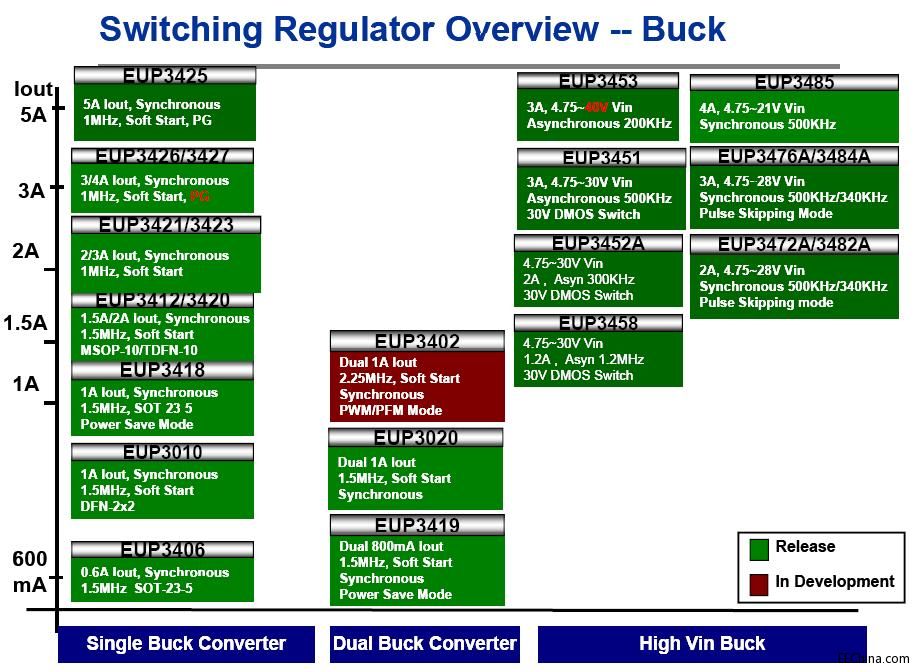

EUTech（德信科技）推出机顶盒（Set Top Box）电源管理解决方案：

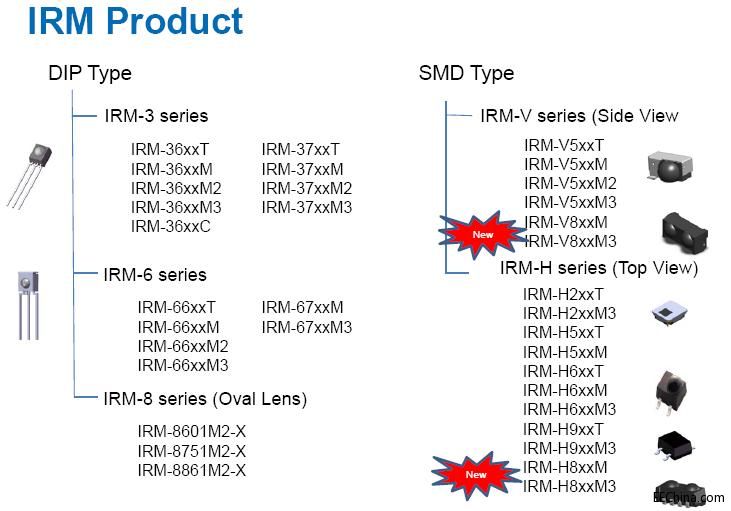

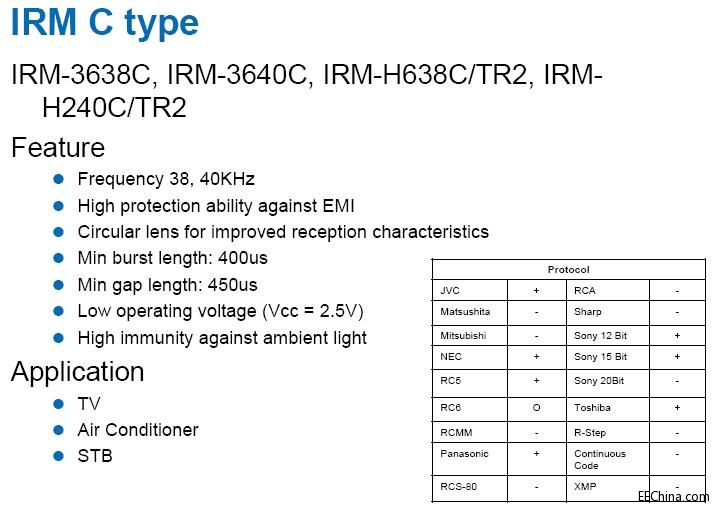

EVERLIGHT（亿光电子）推出Infrared Receiver Module（IRM）解决红外线遥控方案：

iDESYN（益力半导体）推出Set Top Box电源管理解决方案：

HV DC-DC Synchronous BUCK Converter：

iD8823/iD8825 2A/3A,23V,400kHz, Synchronous Buck Converter

iD8823/iD8825产品为2A/3A的脉波宽度调变同步降压直流-直流转换器（PWM Synchronous Buck DC-DC Converter），可操作于输入电压范围由4.75V至23V，且提供可调变之输出电压由0.925V至20V，除了可承受电源供应器的突波高电压外，也可直接由电源端转出如1.8V的低电压。在同步的电路架构及MOSFET的导通电阻设计为100mΩ，更使得最高效率可以达到95%，除此之外电路稳定度补偿为外部使用电阻串联电容来调整，让使用者可以选用的电感和电容灵活度增加，如选用体积较小的陶瓷电容，更可使得产品的体积更小，更具竞争力。可由外部电容器设定的输出电压软起动（Programmable Soft-Start），可以降低输入端的涌入电流（Inrush Current）。在其保护功能上，设计了周期峯波过电流保护（Cycle-by- Cycle Over Current Protection），短路过电流保护（Shot Circuit Protection），输入低电压关闭（Input Under Voltage Lockout），过温度保护（Over Temperature Protection），以提供Set Top Box稳定、安全、可靠的电源。

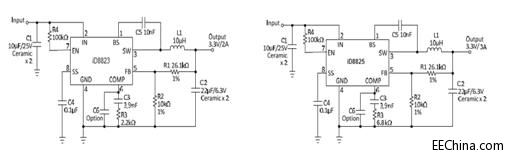

iD8823/iD8825 Application Circuit

HV DC-DC Asynchronous BUCK Converter：
iD8801 2A, 25V,450kHz, Asynchronous Buck Converter

iD8801产品为2A的脉波宽度调变异步降压直流-直流转换器(PWM Asynchronous Buck DC-DC Converter)，可操作于输入电压范围由4.75V至25V，且提供可调节的输出电压由1.22V至21V，较iD8823/iD8825有更高的输入电压范围，让用户对电源供应器的突波高电压更有保障。其MOSFET导通电阻设计为220mΩ，使得最高效率可以达到95%。电流模式的控制回路使得补偿更为简单容易，并有较快速的瞬时反应回馈(Transient Response)。当IC进入关机模式(shut down), 其静秏电流值仅为25μA。在其保护功能上，设计了周期峯波过电流保护(Cycle-by- Cycle Over Current Protection) ，短路过电流保护(Shot Circuit Protection)，过温度保护(Over Temperature Protection)，以提供Set Top Box稳定丶安全丶可靠的电源。

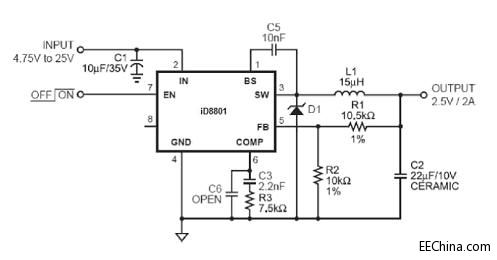

iD8801 Application Circuit

MIRA（智丰电子）推出DRAM Memory解决方案：

Mira产品依不同STB方案（如: ALI ,MTK ,Sunplus ,Realtek……等）,可搭配：

一、DRAM部分：
1、SDRAM—4M*16 SD, 8M*16 SD, 16M*16 SD
2、DDR1 SDRAM -- 16M*16 DDR1 ,32M*16 DDR1
3、DDR2 SDRAM -- 32M*16 DDR2 ,64M*16 DDR2
4、DDR3 SDRAM -- 64M*16 DDR3 ,128M*16 DDR3 ,256M*16 DDR3 ,128M*8 DDR3 ,256M*8 DDR3 , 512M*8 DDR3

二、Nand Flash部分:
1、1G SLC Nand Flash
2、2G SLC Nand Flash
3、4G SLC Nand Flash
4、8G SLC Nand Flash
5、16G MLC Nand Flash

Nuvoton （新唐科技）推出机顶盒XXX解决方案：

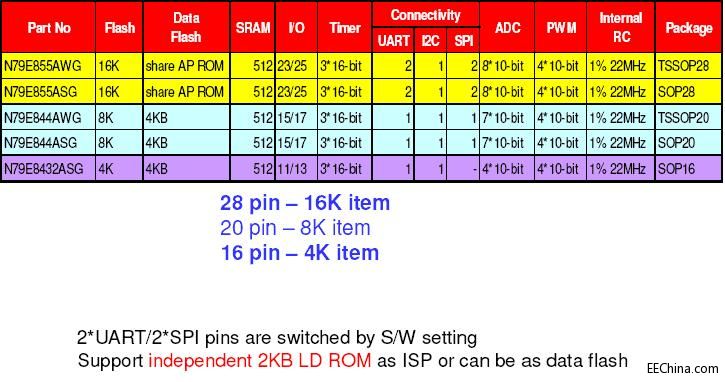

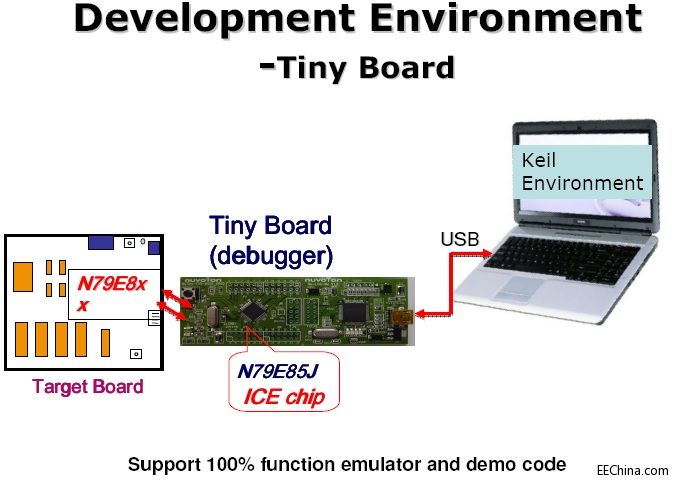

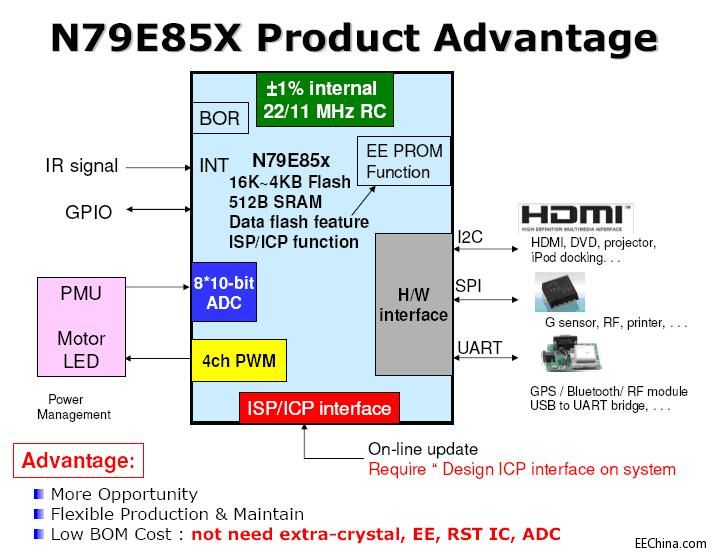

Nuvoton LPC Applicate in STB product---N79E85X系列

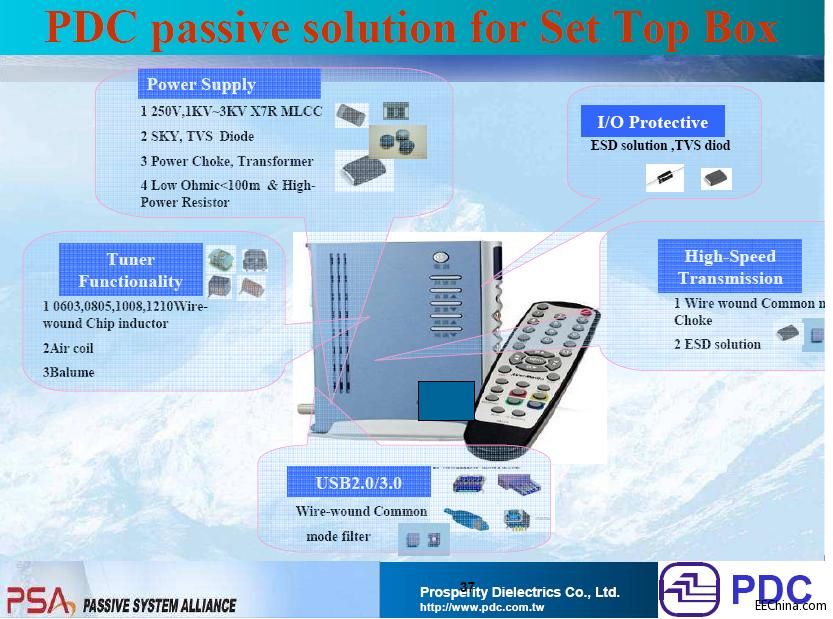

PDC（信昌电子陶瓷）推出高压MLCC、电感、ESD、TVS解决方案：

一、高压MLCC解决方案：
1、FV-PDC FV Series
2、FP Medium Voltage Series 100V ~ 630V
3、FP High Voltage Series 1KV ~ 3KV
4、FK/FH Safety Certified Capacitor Series(X1Y2 and X2Y3)

二、电感解决方案：
1、功率电感解决方案：
( 1 )、CSMxxx Series
( 2 )、CF252018 Series
2、Common mode choke解决方案：SCM2012F Series

SiTime推出MEMS oscillator解决方案：
Sigma Design 8653/8652- (25MHz oscillator)
芯盛- (10MHz oscillator)

TROQ（创捷电子）推出Crystal解决方案：
TROQ的产品,应用至STB,
1、以HC-49US &HC-49US(SMD)的包装,
2、其频点是27MHz & 28.8MHz为主
3、误差值+/-30ppm,CL值15PF , 16PF , 18PF & 20PF,依客户选择
4、温度要求-20~+70度C

TST（台湾嘉硕）推出Crystal解决方案：

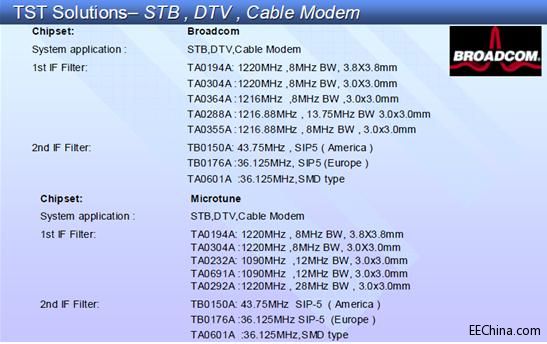

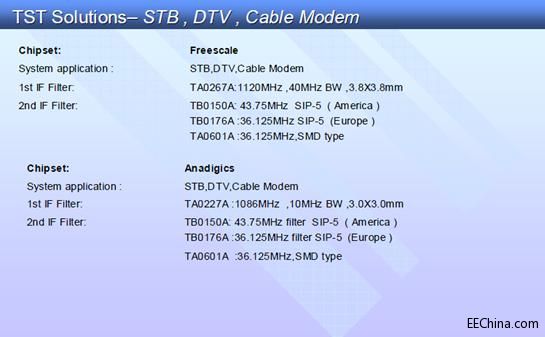

TST SAW Business Unit
Products & Technology
STB Application

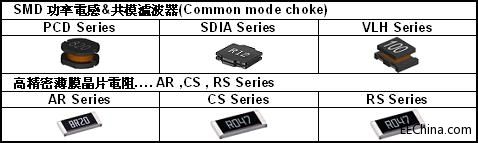

ViKing推出电阻、电感的解决方案：

Winbond (华邦电子)推出Memory最佳解决方案：
Winbond Specialty DRAM Strategy：
Focus on Non-PC Main Memory
Density : 16~256M SDR, 64~256M DDR, 128M~1G DDR2
Speed : Up to 200MHz for SDR, 250MHz for DDR1, 533MHz for DDR2
I-temp Support with all 65nm SDR/DDR products
x16 / x32 ; 1.8V support for SDR/DDR

Winbond Flash Memory Strategy：
Wide range of SpiFlash® Memories (1Mb to 128Mb)
Superior features, Industry’s highest performance
First to introduce Dual and Quad Serial Flash
Complimentary Parallel Flash Memories
Spansion compatible (32Mb & 128Mb)

SpiFlash® W25Q Quad-SPI Family：
Dual-SPI and Quad-SPI
Uniform 4KB, 32KB & 64KB erase
Industry’s Highest Performance
80MHz clock, 320MHz equiv. with Quad-SPI (40MB/S)

New SpiFlash® W25Q “B” Series：
W25Q16B and W25Q64B are first in a family of 1M to 128M-bit
Performance: 104MHz Quad-SPI is industry highest
Voltage Options: 3.3V, 2.5V and 1.8V operation

W19B Parallel Flash Family：
128Mb & 64Mb Densities
2.7~3.6 Volt, x8/x16
70 ns Access Time
Single Bank Architecture
Top or Bottom Boot Block
48-Pin TSOP (12x20mm) Package
