内置信号调理的高性能PXI Express数据采集产品（NI）
发布时间：2010-6-10 09:54
发布者：嵌入式公社
|

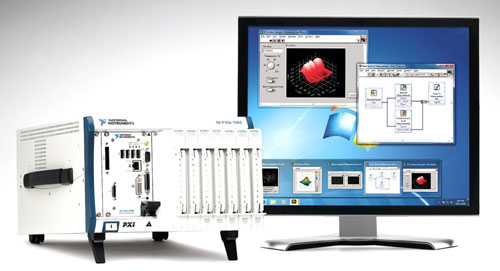

全新应变、热电偶和高电压模拟输入模块全面提升高通道数测量系统的精确度 美国国家仪器有限公司（National Instruments，简称NI）近日发布了公司第一款带有内置信号调理的数据采集（DAQ）模块，用于PXI Express可扩展、高性能测量。新款NI SC Express系列产品具有更高的精确度、高数据吞吐量，在同类产品中具有最佳的同步性，可用于测量应变计、电桥传感器、热电偶和高压模拟输入。PXI Express为机箱内的每个SC Express模块提供250 MB/s的专用带宽，从而帮助工程师提高通道数的同时，不影响采样率或数据吞吐量。由于具有更小的体积、更简易的电缆管理，以及在软件中自动实现同步等特性，SC Express模块简化了工程师创建和管理高通道数传感器测量系统的复杂性。
NI PXIe-4330 24字节同步桥接输入模块用于高性能应变、载荷、力值与力矩测量，精确度可达0.02%，每通道采样率达25kS/s。桥接输入模块采用了比例式设计，使ADC芯片参考于激励电压。这一方法使整个测量不再依赖于激励电压的稳定性和准确度。此外，独特的delta-sigma型ADC也同时具备卓越的交流性能与直流准确性，相比而言，传统的delta-sigma型ADC则只有交流性能。 NI PXIe-4330桥接输入模块能够进行四分之一、二分之一以及全桥的自动同步测量。所包含的驱动软件确保多个模块和机箱于低至5ppb的通道间歪斜误差进行同步。8通道桥接输入模块可在单个机箱中扩展到136通道系统，在多机箱同步时可扩展到数千条通道。由于NI PXIe-4330模块具有高精度、同时性和同步性的特点，该模块可用于高通道数架构测试应用，包括风洞、桥梁检测和碰撞测试。 利用NI PXIe-4353热电偶模块，工程师可以在32条通道上测量温度，精确度达0.30°C。优化导热性，可使邻近冷端温度补偿（CJC）热敏电阻能够在热电偶接合点进行正确测量。利用这个独特的设计，等温接线盒将误差降到最小。32通道热电偶模块可在单个机箱中扩展到544通道系统，在多机箱同步时可扩展到数千条通道。由于精确度提升，平台可扩展，NI PXIe-4353模块适用于从单条通道到用于燃料电池测试和监测热处理室的大型系统在内的精确测量。 NI PXIe-4300高压隔离模拟输入模块是NI推出的第一款可同时采样、测量高达300伏电压的模拟输入模块。利用16位ADC和250kS/s的采样率，NI PXIe-4300模块数据传输率可以达到每个模块4MB/s，单个机箱内68MB/s。这个8通道模拟输入模块可在单个机箱中扩展到136通道系统，在多机箱同步时可扩展到数千条通道。利用CAT II通道间隔离测量300伏的能力使得NI PXIe-4300可理想用于汽车测试，例如燃料电池和电池组测试。 新的SC Express模块，包括可用于多设备工作的NI-DAQmx驱动软件和支持——NI-DAQmx的这一新特性帮助工程师对多个模块轻松进行同步。同样的代码可从一个模块中采集数据，也可以在一个机箱中同步多达17个模块。该模块可与一系列NI硬件（包括NI X 系列、动态信号采集 (DSA) 和NI SCXI产品）配合使用，并可用于PXI平台的1500多种I/O模块工作。新模块同时也集成了NI软件，包括NI LabVIEW和LabVIEW实时模块、NI-Sync和NI DIAdem。 欲了解使用SC Express系列产品达到更高的测量性能的相关信息，请点击http://www.ni.com/lp/zhs/sc-express.htm。 |
