从一张图上看接地
发布时间：2013-12-26 10:54
发布者：绝对好文
关键词：
接地
|

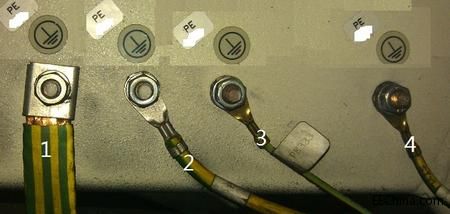

武晔卿 这是一张拍自华东某省会城市现场的设备接地线图，从这张图上，大家能看到几个接地方面的参考知识点呢？
1、所有线缆均是黄绿相间表皮的，因为所有安规标准都要求这样。 2、最左侧的1号接地线用的是宽的扁平电缆，因为这种电缆上的走线电感小，这样RL=2πfL，意思是说高频阻抗比较小，这样高频干扰时，可以很好的通过这条电缆泄放掉。因此但凡涉及电磁兼容方面的泄放接地通路，最好用面接地、或用这种宽扁平电缆接地，不然的话，类似静电、地线干扰什么的，都容易因为这个引起问题。 3、排在2号线的是最粗的，这是一条安规接地线，在设备所有的线缆中，这条线要求是最粗的，这样能作为一道最后的泄防通路防线。 4、四条线最终接到了大机架上的一点，这种是单点并联接地。 |
