42V、3.5A (IOUT)、2.2MHz 同步降压型 DC/DC 转换器
发布时间：2013-12-18 10:28
发布者：eechina
|

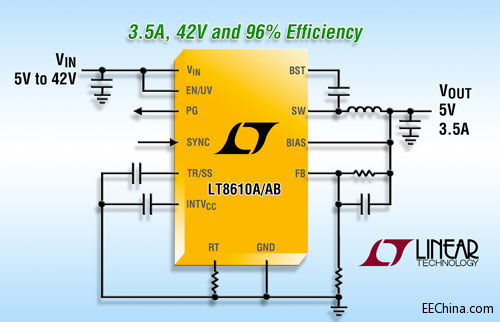

可提供 96% 的效率而静态电流仅为 2.5µA 凌力尔特公司 (Linear Technology Corporation) 推出 LT8610A 和 LT8610AB。两款器件均为 3.5A、42V 输入的同步降压型开关稳压器。同步整流可提供高达 96% 的效率，同时突发模式 (Burst Mode®) 工作保持静态电流在无负载备用情况下低于 2.5µA。这些器件具有 3.4V 至 42V 的输入电压范围，非常适用于汽车和工业应用。其内部 5A 开关可在电压低至 0.97V 时提供高达 3.5A 的连续输出电流。LT8610A/AB 的突发模式工作提供了超低静态电流，从而使这些器件非常适合汽车“始终保持接通”系统等应用，因为这类应用需要延长电池的工作寿命。LT8610A/AB 的独特设计在所有情况下保持仅为 200mV (在 1A) 的最低压差电压，从而使这些器件在汽车冷车发动等情况下表现非常出色。此外，仅为 30ns 的快速、最短接通时间允许以 2MHz 恒定频率切换，将 16V 输入转换至 1.0V 输出，因此设计师可以优化效率，同时避开关键噪声敏感频段。LT8610A/AB 的 16 引线耐热性能增强型 MSOP 封装和高开关频率允许使用小型外部电感器和电容器，从而可构成占板面积紧凑、热效率很高的解决方案。与 LT8610A 相比，LT8610AB 可在 <0.5mA 非常轻负载时提供更高的效率，但是所产生的输出纹波仅略有增大。 LT8610A 和 LT8610AB 具备 LT8610 的所有性能和功能，同时在以下几方面有所改进。首先，此次推出的这两款器件提供 3.5A 连续输出电流，而 LT8610 则为 2.5A。其次，这两款器件的最短接通时间从 50ns 缩短至 30ns，在 2MHz 时实现了 16V 至 1V 的降压型转换，相比之下，标准 LT8610 则降压至 1.8V。这两款器件的所有其他电气参数都与标准 LT8610 相同。 LT8610AEMSE 和 LT8610ABEMSE 均采用耐热增强型 MSOP-16 封装，价格为每片 3.75 美元。工业温度级版本 LT8610AIMSE 和 LT8610ABIMSE 经过测试，保证工作在 -40°C 至 125°C 的工作结温范围，价格为每片 4.13 美元。汽车温度级版本 LT8610AHMSE 和 LT8610ABHMSE 经过测试，保证工作在 -40°C 至 150°C 的工作温度范围，价格为每片 4.38 美元。所有价格均为千片批购价，所有版本都有现货供应。如需更多信息，请登录 www.linear.com.cn/product/LT8610A。
性能概要：LT8610A/AB • 宽输入电压范围：3.4V 至 42V • 高达 3.5A 的连续输出电流 • 超低静态电流突发模式工作： o 2.5μA IQ (调节 12VIN 至 3.3VOUT) • 输出纹波 < 10mVP-P (仅 LT8610A) • 高效率同步工作： o 在 1A、从 12VIN 产生 5VOUT 时的效率为 95% o 在 1A、从 12VIN 产生 3.3VOUT 时的效率为 93% • 快速、最短接通时间：30ns • 在所有情况下均具备低压差：200mV/1A • 允许使用小型电感器 • 可调和可同步：200kHz 至 2.2MHz • 电流模式工作 • 准确的 1V 使能引脚门限 • 内部补偿 • 输出软启动和跟踪 • 小型耐热性能增强型 16 引线 MSOP 封装 |
