CPU处理器
|
Samsung Exynos 4412芯片，基于ARM Cortex-A9内核，ARMv7指令集
|
Samsung Exynos 4412为四核处理器
|
Exynos 4412主频提升至1.6GHz，128/64位内部总线结构
|
32/32KB的数据/指令一级缓存，1024KB的二级缓存
|
可以实现2000DMIPS（每秒2亿指令集）的高性能运算能力
|
Exynos 4412采用32nm低功率制程，运算能力和功耗比45nm的Exynos 4210提升25%和降低40%左右
|
GPU图形芯片
|
内建高性能ARM Mali-400 MP 3D图形引擎和2D图形引擎
|
多边形生成率为44M三角形/秒，像素填充率可达 1.6G像素/秒
|
支持DX9、SM3.0、OpenGL2.0等PC级别显示技术
|
2D图形加速，最大支持8000*8000分辨率图片。
|
JPEG硬件编解码，最大支持8192*8192分辨率图片
|
支持全高清、多标准的视频编码，流畅播录1080p视频文件
|
内建MFC，支持MPEG-1/2/4、VC-1、H.263、H.264编解码，支持数字TV输出
|
内存性能
|
存储控制器支持LPDDR、LPDDR2、DDR2和DDR3类型的RAM
|
Flash支持NANDflash、NORflash、OneNand、iNAND等
|
支持RAM最大2GB
|
支持储存空间最大32G
|
最大支持TF卡扩展储存空间32G
|

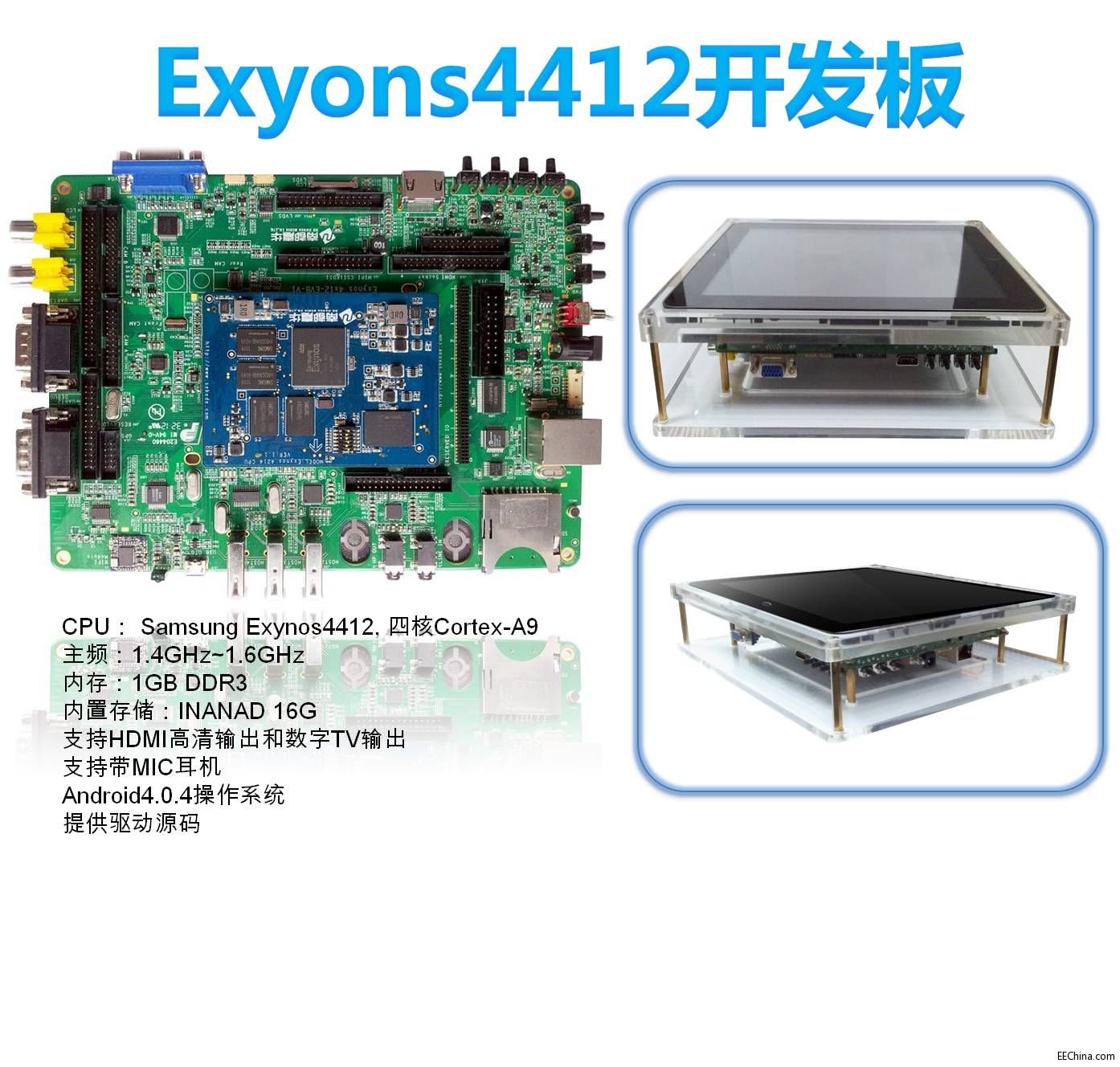

硬件资源
|
CPU：Exynos 4412 POP封装，带三星S5M8767动态电源管理(PMU)芯片
|
内存：DDR3 1GB(整合到CPU封装内)
|
内置存储：INANAD 16G
|
NAND：NANDFLASH接口
|
显示接口：LVDS（SN75LVDS83B）、VGA(THS8136PHP，符合VESA标准，兼容所有设备)
|
TV_IN/模拟摄像头接口：RCA*2(TVP5151)，GPIO可控电源
|
背光控制芯片：RT8532
|
复位芯片：高可靠复位电路STM6503，有延时复位功能
|
一个TF卡接口
|
一个SD卡接口
|
单独可充电RTC锂电池
|
WIFI: RTL8188 802.11 b/g，GPIO可控电源
|
以太网: DM9000，支持10M/100M自适应网络，GPIO可控电源
|
|
音频芯片：WM8960，3.5标准耳机接口(四段带MIC功能)，支持带MIC耳机，以及耳机HOOK 按键
|
喇叭：0.5W*2
|
摄像头：GC2015 200万像素，带闪光灯功能，GPIO可控电源
|
手电筒功能：系统已集成相关应用
|
HSIC：USB4640，两路USB_HOST输出
|
USB-HUB芯片：FE1_1S（4路USB-HOST接口），GPIO可控电源
|
2.5硬盘接口：SATA（GL830）
|
TP接口:支持USB和I2C方式，GPIO可控电源
|
G-Sensor：MMA8452，12bit 高灵敏度三轴重力传感器
|
板载震动马达
|
电池接口：单节4.2V
|
电池充电控制芯片：BQ24030，支持USB、AC两路电源输入充电
|
系统按键：power、reset、vol+、vol-、home、back、menu
|
平板专用复位控制芯片STM6503，实现长按POWER键7秒，系统自动复位
|
HDMI接口：A型，HDMI1.4，支持3D输出，1080P高清分辨率
|
串口：调试串口*1，通用串口*1
|
20针JTAG接口
|
电源开关
|
OTA 2.0接口：MicroUSB
|
CPU引出资源列表，所有CPU引脚都已引出（详细资源请参考原理图）
|
UART：4路
|
I2C：7路
|
SPI：2路
|
OTG：1路
|
HSIC：两路
|
I2S：3路
|
HS-MMC：4路
|
JTAG：1路
|
启动配置OPM：6位
|
时钟输入：三路（系统时钟24M ，HDMI时钟24M，RTC32.768K）
|
SPDIF：1路
|
PCM：1路
|
AC97：1路
|
|
GPIO：总共304个，全引出，有些GPIO与其他功能脚复用
|
SLIM BUS：1路
|
SROM：4bank
|
|
|
|
CAMERA:4路
|
MIPI：1路
|
|
核心板八层板
|
底板四层板
|
沉金工艺
|
软件资源
|
Kernel 3.0.15源码
|
|
bootloader源码
|
驱动资源（提供源码）
|
INAND MSHC驱动
|
DDR驱动
|
TF卡驱动
|
按键驱动
|
RTC驱动
|
|
I2C驱动
|
SPI驱动
|
I2S驱动
|
2D加速驱动
|
3D加速驱动
|
Image Rotator驱动
|
JPEG硬编解码驱动
|
MFC驱动
|
FIMC驱动
|
USB TP驱动
|
I2C TP驱动
|
振动马达驱动
|
9.7 LCD驱动
|
PWM背光驱动
|
USB OTG驱动
|
USB HOST（EHCI OHCI）驱动
|
USB HUB驱动
|
HSIC USB芯片驱动
|
HDMI驱动
|
GC2015 Camera驱动
|
闪光灯控制驱动
|
WM8960音频播放驱动
|
录音驱动
|
耳机插入检测驱动
|
耳机HOOK键驱动
|
AC97驱动
|
PCM驱动
|
SPDIF驱动
|
WIFI驱动
|
外置TF卡驱动
|
内置INAND驱动
|
串口驱动
|
ADC驱动
|
电池电量检测驱动
|
充电检测驱动
|
USB转以太网芯片DM9620驱动
|
SPI接口驱动
|
MMA8452重力芯片感应驱动
|
2D、3D显示驱动
|
JPEG硬件编解码驱动
|
MFC视频处理驱动
|
视频硬件编解码驱动
|
耳机插入检测驱动
|
电池充电检测驱动
|
背光控制驱动
|
BCM4751GPS驱动
|
USB 3G驱动
|
TVP5151模拟摄像头/TV_IN 驱动
|
VGA输出驱动
|
GL830 USB硬盘驱动
|
以太网DM9000驱动
|
GPIO驱动
|
CPU内部模块电源控制驱动
|
TrustZone 驱动
|
MIPI-DSI LCD驱动
|
|
