型号 | 工艺 | 主频架构 | GPU | 支持内存类型 |
S5PV210
单核 | 45 nm | 0.8-1.2GHz
ARM Cortex-A8
| PowerVR SGX540
200 MHz
| 32-bit Dual-channel 200 MHz
LPDDR, LPDDR2,DDR2
|
Exynos 4210
双核 | 45 nm | 1.2-1.4 GHz
ARM Cortex-A9
| ARM Mali-400
MP4四核240 MHz
| LPDDR2, DDR2 , DDR3
|
Exynos 4212
双核 | 32 nm
HKMG | 1.2-1.4 GHz
ARM Cortex-A9
| ARM Mali-400
MP4四核400 MHz
| LPDDR,LPDDR2, DDR2,DDR3
|
Exynos 4412
四核 | 32 nm
HKMG | 1.4-1.6 GHz
ARM Cortex-A9
| ARM Mali-400
MP4四核400 MHz
| 32-bit Dual-channel 400 MHz
LPDDR, LPDDR2,DDR2 or DDR3
|
| CPU处理器 |
| Samsung Exynos 4412芯片，基于ARMCortex-A9内核，ARMv7指令集 |
| Samsung Exynos 4412为四核处理器 |
| Exynos 4412主频提升至1.5GHz，128/64位内部总线结构 |
| 32/32KB的数据/指令一级缓存，1024KB的二级缓存 |
| 可以实现2000DMIPS（每秒2亿指令集）的高性能运算能力 |
| Exynos 4412采用32nm低功率制程，运算能力和功耗方面比45nm工艺的Exynos 4210提升25%和降低40%左右 |
| GPU图形芯片 |
| 内建高性能ARM Mali-400 MP 3D图形引擎和2D图形引擎 |
| 多边形生成率为44M三角形/秒，像素填充率可达 1.6G像素/秒 |
| 支持DX9、SM3.0、OpenGL2.0等PC级别显示技术 |
| 2D图形加速，最大支持8000*8000分辨率图片。 |
| JPEG硬件编解码，最大支持8192*8192分辨率图片 |
| 支持全高清、多标准的视频编码，流畅播录1080p视频文件 |
| 内建MFC，支持MPEG-1/2/4、VC-1、H.263、H.264编解码，支持数字TV输出 |
| 内存性能 |
| 存储控制器支持LPDDR、LPDDR2、DDR2和DDR3类型的RAM |
| Flash支持NANDflash、NORflash、OneNand、iNAND等 |
| 支持RAM最大2GB |
| 支持储存空间最大32G |
| 最大支持TF卡扩展储存空间32G |

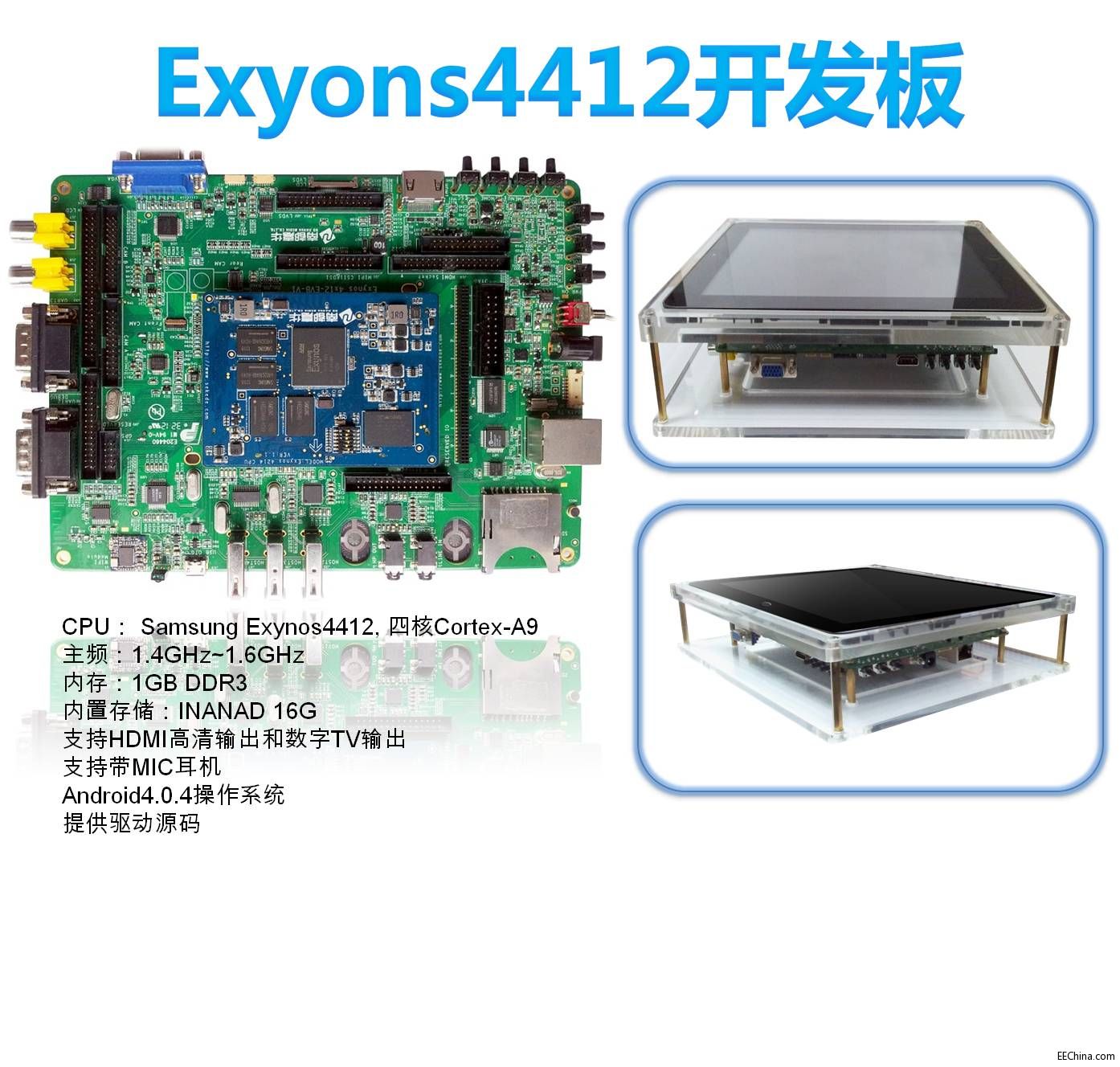

| 硬件资源 |
| CPU：Exynos 4412 SCP封装 |
| 内存：DDR3 1GB |
| 内置存储：INANAD 16G |
| NAND：NANDFLASH接口 |
| 显示接口：LVDS（SN75LVDS83B）、VGA(THS8136PHP，符合VESA标准，兼容所有设备) |
| TV_IN/模拟摄像头接口：RCA*2(TVP5151)，GPIO可控电源 |
| 背光控制芯片：RT8532 |
| 复位芯片：高可靠复位电路STM6503，有延时复位功能 |
| 一个TF卡接口 |
| 一个SD卡接口 |
| 单独可充电RTC锂电池 |
| WIFI: RTL8188 802.11 b/g，GPIO可控电源 |
| 以太网: DM9000，支持10M/100M自适应网络，GPIO可控电源 |
| 3G：支持外置USB 3G |
| 音频芯片：WM8960，3.5标准耳机接口(四段带MIC功能)，支持带MIC耳机，以及耳机HOOK 按键 |
| 喇叭：0.5W*2 |
| 摄像头：GC2015 200万像素，带闪光灯功能，GPIO可控电源 |
| 手电筒功能：系统已集成相关应用 |
| HSIC：USB4640，两路USB_HOST输出 |
| USB-HUB芯片：FE1_1S（4路USB-HOST接口），GPIO可控电源 |
| 2.5硬盘接口：SATA（GL830） |
| TP接口:支持USB和I2C方式，GPIO可控电源 |
| G-Sensor：MMA8452，12bit 高灵敏度三轴重力传感器 |
| 板载震动马达 |
| 电池接口：单节4.2V |
| 电池充电控制芯片：BQ24030，支持USB、AC两路电源输入充电 |
| 系统按键：power、reset、vol+、vol-、home、back、menu |
| 平板专用复位控制芯片STM6503，实现长按POWER键7秒，系统自动复位 |
| HDMI接口：A型，HDMI1.4，支持3D输出，1080P高清分辨率 |
| 串口：调试串口*1，通用串口*1 |
| 20针JTAG接口 |
| 电源开关 |
| OTA 2.0接口：MicroUSB |
| CPU引出资源列表，所有CPU引脚都已引出（详细资源请参考原理图） |
| UART：4路 |
| I2C：7路 |
| SPI：2路 |
| OTG：1路 |
| HSIC：两路 |
| I2S：3路 |
| HS-MMC：4路 |
| JTAG：1路 |
| 启动配置OPM：6位 |
| 时钟输入：三路（系统时钟24M ，HDMI时钟24M，RTC32.768K） |
| SPDIF：1路 |
| PCM：1路 |
| AC97：1路 |
| PWM：4路 |
| GPIO：总共304个，全引出，有些GPIO与其他功能脚复用 |
| SLIM BUS：1路 |
| SROM：4bank |
| LCD：1路 |
| ADC：4路 |
| GLONASS/GPS：1路 |
| CAMERA:4路 |
| MIPI：1路 |
| PCB规格 |
| 核心板六层板 |
| 底板四层板 |
| 沉金工艺 |
| 软件资源 |
| Kernel 3.0.15源码 |
| Android ICS 4.0.4源码 |
| bootloader源码 |
| 驱动资源（提供源码） |
| INAND MSHC驱动 |
| DDR驱动 |
| TF卡驱动 |
| 按键驱动 |
| RTC驱动 |
| 看门狗驱动 |
| I2C驱动 |
| SPI驱动 |
| I2S驱动 |
| 2D加速驱动 |
| 3D加速驱动 |
| Image Rotator驱动 |
| JPEG硬编解码驱动 |
| MFC驱动 |
| FIMC驱动 |
| USB TP驱动 |
| I2C TP 驱动 |
| 振动马达驱动 |
| 9.7 LCD驱动 |
| PWM背光驱动 |
| USB OTG驱动 |
| USB HOST（EHCI OHCI）驱动 |
| USB HUB驱动 |
| HSIC USB芯片驱动 |
| HDMI驱动 |
| GC2015 Camera驱动 |
| 闪光灯控制驱动 |
| WM8960音频播放驱动 |
| 录音驱动 |
| 耳机插入检测驱动 |
| 耳机HOOK键驱动 |
| AC97驱动 |
| PCM驱动 |
| SPDIF驱动 |
| WIFI驱动 |
| 外置TF卡驱动 |
| 内置INAND驱动 |
| 串口驱动 |
| ADC驱动 |
| 电池电量检测驱动 |
| 充电检测驱动 |
| USB转以太网芯片DM9620驱动 |
| SPI接口驱动 |
| MMA8452重力芯片感应驱动 |
| 2D、3D显示驱动 |
| JPEG硬件编解码驱动 |
| MFC视频处理驱动 |
| 视频硬件编解码驱动 |
| 耳机插入检测驱动 |
| 电池充电检测驱动 |
| 背光控制驱动 |
| BCM4751GPS驱动 |
| USB 3G驱动 |
| TVP5151模拟摄像头/TV_IN 驱动 |
| VGA输出驱动 |
| GL830 USB硬盘驱动 |
| 以太网DM9000驱动 |
| GPIO驱动 |
| CPU内部模块电源控制驱动 |
| TrustZone 驱动 |
| MIPI-DSI LCD驱动 |
| 包装清单 |
| 核心板一块 |
| 底板一块 |
| 200万摄像头一个 |
| 电源一个 |
| 串口线一根 |
| MicroUSB线一根 |
| 光盘一张（包含PDF格式原理图、驱动程序源码、全部芯片及外设datasheet、 CPU引脚定义 、开发环境、使用手册等） |
| 9.7寸iPAD1 IPS LCD |
| 多点电容TP |
