Elmos推出汽车级LED驱动恒流PWM控制器
发布时间：2013-9-23 15:29
发布者：eechina
|
艾尔默斯公司（Elmos）日前宣布推出最新汽车级，可用于LED驱动的恒流模式PWM控制器。该芯片主要适用于汽车领域，可用于汽车LED灯驱动，如前大灯(High beam, Low Beam)、日间行车灯（DRL）、转向指示灯(Turn Signal Indicator)、雾灯以及尾灯的应用中。 E522.3X系列产品包括了E522.31, E522.32, E522.33以及E522.34一共四款芯片，该家族是一款具备了固定开关频率、高效率以及可支持多个LED串联的高压恒流控制芯片。由于他们采用了高边电流检测模式，因此可以非常灵活的配置变换器的电路拓扑结构。根据实际的需求，我们可以把电路结构设计Boost, SEPIC以及参考点是输入电压正极的升降压电路（Boost-to-battery or Buck-to-battery）。他们非常适合用在一些环境状况比较恶劣的工况，如汽车领域。这个系列芯片的开关频率有两种设定方式，一种是通过外部电阻来设定，另外，也可以通过主－从配置模式，与外部设备实现频率同步。芯片的开关频率最高可达600kHz。该家族产品全部都是管脚兼容的，他们的一些主要功能区别如下：
通过这个芯片，可以对负载的LED实现数字脉宽调光以及模拟调光功能。除此之外，芯片还设计了多重检测和保护功能，如短路保护、开路保护、输入欠压锁定以及过温保护等的功能，通过这个系列芯片设计的最终的产品具有极高的可靠性。 主要功能： • 输入电压范围5.0V~55V，升压电路最高可达60V • 可配置的电路结构Boost-, SEPIC, Buck-Boost- or Buck-topology • 恒流调节模式 • 模拟调光比可达10:1, 数字调光比可达3000:1(100Hz PWM) • 先进的芯片自诊断功能，如开路、输出过载以及高边反馈的故障诊断模式 • 极低的睡眠电流消耗(典型值8μA) 应用范围： • 汽车LED照明 • 室内及室外通用LED照明及信号指示 • TFT 背光驱动 • 通用恒流驱动等的应用 典型应用案例:

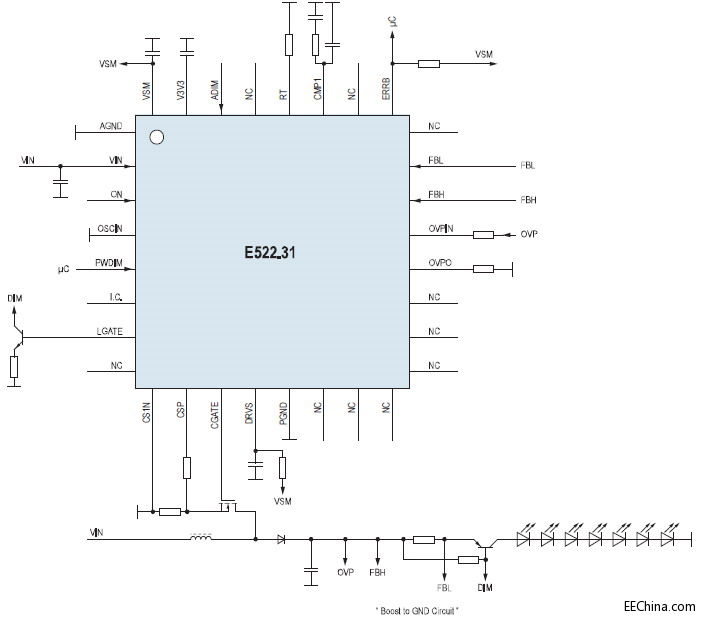

单通道E522.31/E522.33应用案例
双通道E522.32/E522.34应用案例 |
