肖特基二极管的命名

　　肖特基二极管是以其发明人肖特基博士（Schottky）命名的，

　　完整的叫法是：肖特基整流二极管（Schottky Rectifier Diode 缩写成SR），

　　也有人叫做：肖特基势垒二极管（Schottky Barrier Diode 缩写成SBD）的简称。

　　肖特基：Schottky

　　整流：Rectifier

　　SR:即为肖特基整流二极管

　　Schottky Rectifier Diode:肖特基整二极管，简称：SR,比如：SR107,SR10100CT……

　　肖特基：Schottky

　　势垒：Barrier

　　SB:即为肖特基势垒二极管

　　肖特基二极管也称肖特基势垒二极管（简称SBD），国内厂家也有叫做"SB1045CT、SR10100、SL…、BL…

　　Schottky Barrier Diode:肖特基势垒二极管，简称：SB,比如：SB107,SB1045CT……

　　Schottky Barrier Diode:也有简写为：SBD来命名产品型号前缀的。但SBD不是利用P型半导体与N型半导体接触形成PN结原理制作的，而是利用金属与半导体接触形成的金属-半导体结原理制作的。

　　因此，SBD也称为金属-半导体（接触）二极管或表面势垒二极管，它是一种热载流子二极管。

　　关于肖特基MBR系列

　　为什么国际通用常见的肖特基二极管都以"MBR"字头命名？

　　因为最早是世界著名半导体公司-摩托罗拉半导体命名的产品型号

　　M:是以最早MOTOROLA的命名，取M

　　B:Bridge 桥；Barrier:势垒

　　R:Rectifier,整流器 "MBR"意为整流器件

　　SCHOTTKY:肖特基 SCHOTTKY RECTIFIER DIODES:肖特基整流二极管。

　　例如：MBR20100CT

　　M:MOTOROLA 缩写M

　　B:Barrier1 缩写B

　　R:Rectifier 缩写R

　　20:电流20A

　　100:电压100V

　　C:表示TO-220AB封装，常指半塑封。

　　T:表示管装

　　MBR1045CT,其中的"C":表示TO-220封装；MBR6045PT,其中的"P":表示TO-3P封装

　　元件的封装形式也在型号的前缀第四位字母中体现，例如：

　　MBRD10100CT:第四位的D,表示贴片DPAK封装

　　MBRB10100CT:第四位的B,表示贴片D2PAK封装

　　MBRF10100CT:第四位的F,表示TO-220全塑封

　　TO-252,也就是贴片DPAK封装；TO-263,也就是贴片D2PAK封装；任何型号的命名都有它的规律性可循。例如：MBR20100CT,型号中就20100是阿拉伯数字，20100中，20是电流，100是电压。以此类推。

　　MBR、SR、SL、SB、STB、STP都是常见的半导体公司对肖特基产品的型号命名。各厂家命名有不同。

　　备注：美国摩托罗拉半导体公司，是世界上最早的半导体生产商。早期的半导体元件很多都是以该公司的产品命名而得到全球公认、通用。摩托罗拉公司后来将半导体器件分离出来，分为：

　　成品电器（比如手机、通信终端设备、小家电等）；

　　电子元件部分是今天的ON（安森美半导体），生产功率器件；

　　Freescale（飞思卡尔半导体）生产IC集成电路；

　　如：SS12、SS14、SS16、SS18…也就是常说贴片封装。

　　肖特基二极管特点及常用型号

　　1、肖特基它是一种低功耗、超高速半导体器件，广泛应用于开关电源、变频器、驱动器等电路，作高频、低压、大电流整流二极管、续流二极管、保护二极管使用，或在微波通信等电路中作整流二极管、小信号检波二极管使用。

　　2、肖特基二极管的结构肖特基二极管在结构原理上与 PN 结二极管有很大区别，它的内部是由阳极金属（用钼或铝等材料制成的阻挡层）、二氧化硅（SiO2）电场消除材料、N 外延层（砷材料）、N 型硅基片、N 阴极层及阴极金属等构成。

　　在 N 型基片和阳极金属之间形成肖特基势垒。

　　当在肖特基势垒两端加上正向偏压（阳极金属接电源正极，N 型基片接电源负极）时，肖特基势垒层变窄，其内阻变小；反之，若在肖特基势垒两端加上反向偏压时，肖特基势垒层则变宽，其内阻变大。

　　肖特基二极管分为有引线和表面安装（贴片式）两种封装形式。

　　采用有引线式封装的肖特基二极管通常作为高频大电流整流二极管、续流二极管或保护二极管使用。它有单管式和对管（双二极管）式两种封装形式。

　　肖特基对管又有：

　　共阴（两管的负极相连）、共阳（两管的正极相连）和

　　串联（一只二极管的正极接另一只二极管的负极）三种管脚引出方式。

　　采用表面封装的肖特基二极管有单管型、双管型和三管型等多种封装形式，有 A~19 种管脚引出方式。

　　3、常用的肖特基二极管

　　常用的有引线式肖特基二极管，1N5817、1N5819、MBR1045、MBR20200 等型号。也就是常说的插件封装。

　　常用表面贴封装肖特基二极管。贴片肖特基二极管为何命名为"SS"?

　　SCHOTTKY:取第一个字母"S",

　　SMD:Surface Mounted Devices 的缩写，意为：表面贴装器件，取第一个字母"S",

　　上面两个词组各取第一个字母、即为 SS,

　　电流最小的肖特基是BAT42（0.2A）；BAT54、BAT54A、BAT54C（0.3A）；

　　电流最大的肖特基是440A,如：440CMQ030、444CNQ045;超过440A 的必定是模块。

　　肖特基的最高电压是 200V,也就是说，肖特基的极限电压是200V.超过200V 电压的也必定是模块。

　　电流越大，电压越低。与可控硅元件不一样。电流与电压成反比（模块除外）。

　　10A、20A、30A 规格的有做到200V 电压。除此外，都没有200V 电压规格。

　　关于封装

　　通过型号识别封装外形：

　　MBR10100:TO-220AC,单芯片，两引脚，

　　MBR10100CT:TO-220AB,双芯片，三引脚，型号后缀带CT

　　MBRB10100CT:TO-263（D2PAK）、贴片。

　　型号前面第四个字母B,代表TO-263,国际通用命名。双芯片，三引脚，型号后缀带CT

　　MBRD1045CT:TO-252（DPAK）、贴片。

　　MBRD与MBRB都是贴片，D:TO-252,B:TO-263.

　　MBR3045PT:TO-3P,型号后缀"PT"代表TO-3P封装，

　　原MOTOROLA（今ON）叫做SOT-93

　　SD1045:D表示TO-251

　　常见贴片封装的肖特基型号：

　　BAT54、BAT54A、BAT54C、BAT54S:SOT-23,0.3A

　　MBR0520L、MBR0540:SOD-123,0.5A

　　SS12、SS14:DO-214AC（SMA），1A

　　SL12、SL14:DO-214AC（SMA），1A

　　SK22:SK24:DO-214AA（SMB），2A

　　SK32:SK34:DO-214AB（SMC），3A

　　MBRD320、MBRD360:TO-252,3A

　　MBRD620CT、MBRD660CT:TO-252,6A

　　MBRB10100CT:TO-263（D2PAK），10A

　　MBRB4045CT:TO-263（D2PAK），40A

　　常见插件封装的肖特基型号：

　　MBR150、MBR160:DO-41,轴向，1A

　　1N5817（1A/20V）、1N5819（1A/40V），轴向，DO-41;

　　1N5820（3A/20V）、1N5822（3A/40V），轴向，DO-201AD

　　MBR340、MBR3100:（3A/40V），DO-201AD轴向，

　　MBR735、MBR745:TO-220AC（两脚），7A

　　MBRB735、MBRB745:贴片、TO-263（D2PAK），7A

　　MBR1045、MBR1060:TO-220AC（两脚），10A

　　MBR1045CT、MBR10100CT:TO-220AB（三脚半塑封），10A

　　MBRF1045CT、MBRF10100CT:TO-220F,（三脚全塑封），10A（第4位字母F为全塑封）

　　MBR1535CT、MBR1545CT:TO-220AB（三脚），15A

　　MBR2045CT、MBR20200CT:TO-220AB（三脚），20A

　　MBR2535CT、MBR2545CT:TO-220AB（三脚），25A

　　MBR3045CT、MBR3060CT:TO-220AB（三脚），30A

　　MBR3045PT、MBR3060PT:TO-247（TO-3P），30A

　　MBR4045PT、MBR4060PT:TO-247（TO-3P），40A

　　MBR6045PT、MBR6060PT:TO-247（TO-3P），60A

　　器件型号                 主要参数             常规封装形式

　　MBR1045CT, 10A, 45V,TO-220AB、TO-220F全塑封；

　　MBR1060CT, 10A, 60V,TO-220AB、TO-220F全塑封；

　　MBR10100CT,10A,100V,TO-220AB、TO-220F全塑封；

　　MBR10150CT,10A,150V,TO-220AB、TO-220F全塑封；

　　MBR10200CT,10A,200V,TO-220AB、TO-220F全塑封；

　　MBR2045CT, 20A, 45V,TO-220AB、TO-220F全塑封；

　　MBR2060CT, 20A, 60V,TO-220AB、TO-220F全塑封；

　　MBR20100CT,20A,100V,TO-220AB、TO-220F全塑封；

　　MBR20150CT,20A,150V,TO-220AB、TO-220F全塑封；

　　MBR20200CT,20A,200V,TO-220AB、TO-220F全塑封；

　　MBR3045CT, 30A, 45V,TO-220AB、TO-220F全塑封；

　　MBR3060CT, 30A, 60V,TO-220AB、TO-220F全塑封；

　　MBR30100CT,30A,100V,TO-220AB、TO-220F全塑封；

　　MBR30150CT,30A,150V,TO-220AB、TO-220F全塑封；

　　MBR30200CT,30A,200V,TO-220AB、TO-220F全塑封；

　　MBR3045PT, 30A, 45V,TO-247、TO-3P;

　　MBR3060PT, 30A, 60V,TO-247、TO-3P;

　　MBR30100PT,30A,100V,TO-247、TO-3P;

　　MBR30150PT,30A,150V,TO-247、TO-3P;

　　MBR30200PT,30A,200V,TO-247、TO-3P;

　　MBR4045PT, 40A, 45V,TO-247、TO-3P;

　　MBR4060PT, 40A, 60V,TO-247、TO-3P;

　　MBR40100PT,40A,100V,TO-247、TO-3P;

　　MBR40150PT,40A,150V,TO-247、TO-3P;

　　MBR40200PT,40A,200V,TO-247、TO-3P;

　　MBR6045PT, 60A, 45V,TO-247、TO-3P;

　　MBR6060PT, 60A, 60V,TO-247、TO-3P;

　　MBR60100PT,60A,100V,TO-247、TO-3P;

　　以上产品可提供多种外形的封装外形：

　　TO-3P（TO-247）；TO-220AB三脚（半塑封），TO-220F三脚（全塑封）；

　　TO-220AC两脚（半塑封），TO-220AC两脚（全塑封/此封装少见）；

　　贴片：TO-252（DPAK）、TO-263（D2PAK）。

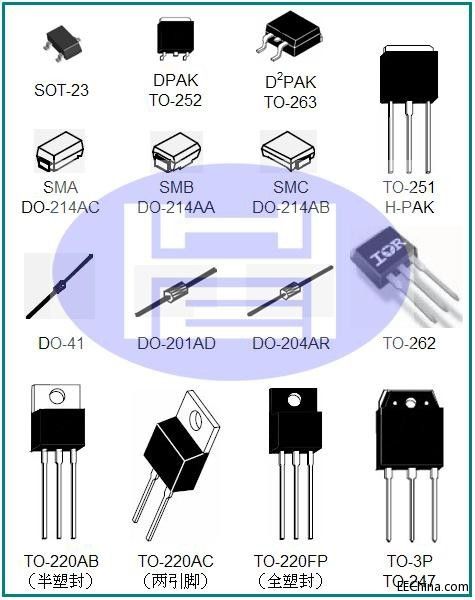

　　肖特基整流二极管常见封装形式与元件实物对照图
