通过四路25.78G的串行收发器实现连接CFP2光模块的Gearbox free 100G接口
发布时间：2013-4-7 14:16
发布者：1770309616
|
Steve Leibson， Xilinx 战略市场营销和商业规划总监 我刚刚参加完在阿纳海姆举行的OFC/NFOEC会议，期间每天的所有议题都是高速光纤通信。在展会上，我在三个不同的展台观摩了三场不同的100G CFP2光模块演示：Oclaro展台演示的是Oclaro LR4 CFP2模块；以太网联盟（Ethernet Alliance）展台演示的是Finisar 100GBASe-LR4 CFP2模块；而光互联网络论坛（OIF）展台则展示了富士通光器件有限公司（Fujitsu Optical Components）的100GbE CFP LR4收发器。我看到所有展品均通过光纤传输100G速率的数据，且都采用具有八路28.05G（GTZ）串行收发器（SerDes）的赛灵思Virtex-7 580T 3DIC来驱动串并。 以下是以太网联盟提供的互操作性方框图，显示了两个Finisar CFP2模块（参见红圈内）：100G-LR4能通过10km的单模光纤传输100G数据，而100G-SR10则可通过150米的多模光纤以100G传输数据。

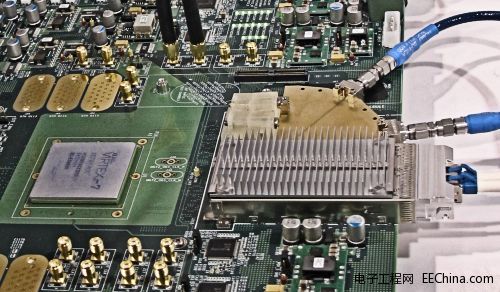

互操作性演示 光学以太网互操作性 赛灵思Virtex-7 HT 580T以每通道25.78Gbps的速率使用四路SerDes端口驱动Finisar CFP2 100G-LR4模块。（Virtex-7 580T拥有八路28.05G的串行收发器。）Finisar现正在对这些100GCFP2模块进行采样。 我在Oclarco展台的靠走廊一侧拍下了这张照片，显示正由另一个赛灵思Virtex-7 HT 580T 3D IC驱动的100G Oclaro LR4 CFP2光模块。
我忍不住拍下了这张艺术感十足的Virtex-7 580T 3D IC近照：

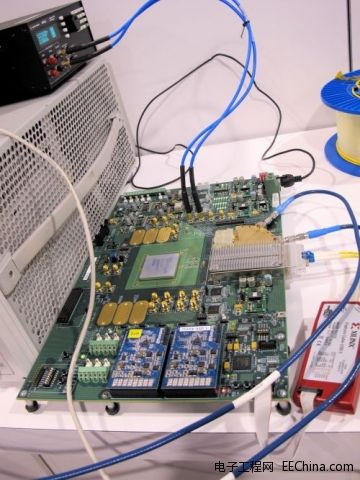

最后我驻足在走廊末端的OIF展台，展示的是正在工作的富士通光器件有限公司提供的100GCFP2 LR4模块。下图是OIF展台的布置图：
在照片的右上角，大家可以看到由该装置驱动的一盘光纤。 这块赛灵思Virtex-7 580T 3D IC评估板经修改后，可以接进以每通道25Gbps驱动富士通CPF2模块的四个Virtex-7 580T GTZ串并端口之一。此处是可直接接入GTZ 串并端口信号的电气适配器的近照：
可将该高速电气接头连接至安捷伦86100D DCA-X高宽带示波器，直接观看传输眼图。以下是在该GTZ端口上采集的大幅度开放式传输眼图：
这就是大家所期望的眼图式样，其重点考虑到了端口工作速率在25Gpbs之上。我不能确定大家是否能够从图上的精度读出，不过示波器截图显示信号此时的工作速率为25.78000Gbps。 那么，从参观这次OFC会展的三个展台我有什么收获呢？看起来CFP2模块今年的发展前景将非常强，且已经有可以工作的产品供大家参观。另外，若想要驱动任一CFP2模块，带GTZ串并收发器的赛灵思Virtex-7 580T 3D IC不失为理想选择。 另外请注意照片中的Virtex-7 580T 3D IC都没有使用散热片，这表明GTZ 串并端口运行时的功耗非常低。它们确实不怎么耗电。现在如果要将Virtex-7 580T 3D IC的FPGA架构与其他高速逻辑结合使用，可能必须考虑加一个散热片。这里不是要误导大家，这不是我这么做的。(赛灵思中文社区) |
