高能效同步整流驱动器（安森美）
发布时间：2010-5-6 10:24
发布者：嵌入式公社

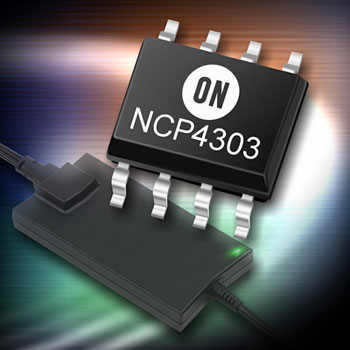

安森美半导体扩充产品系列，配合下一代电源系统设计。NCP4303A和NCP4303B是全功能同步整流控制器及驱动器集成电路(IC)，用于ATX电源、平板电视、大功率交流-直流(AC-DC)适配器和游戏机等应用中的开关电源(SMPS)。它们的独特特性为开关电源次级端整流提供高效及灵活的方案。
这些新IC能支持500 kHz的最大工作频率，提供大电流门驱动器及高速逻辑电路，用于为同步整流MOSFET提供时序恰当的驱动信号。典型值40 ns的极短关闭延迟时间，结合驱动器大汲电流(sink current)能力和自动封装寄生电感补偿系统，使同步整流MOSFET导电时间延至最长，从而提升开关电源能效。 外部可调节的最小导通和关闭时间(取决于Vcc电平)帮助解决由印制电路板(PCB)布线及其它寄生元件导致的振铃问题，因而提供可靠及无噪声的工作。NCP4303还具有触发器输入，可用作接口连接电源的初级端，能用于恒流应用。 NCP4303提供两种不同的门驱动钳位电压，配合市场上不同同步MOSFET的特性。NCP4303A门驱动钳位电压为12 V，而NCP4303B的门驱动钳位电压为6 V。这些通用器件能用于不同电源拓扑结构，如反激、正激和半桥谐振双电感加单电容(LLC)。 封装和价格：NCP4303A和NCP4303B都采用无铅8引脚SOIC封装供货，每10,000片批量的单价均为0.43美元。 |
