数字温度测控芯片DS1620的应用
发布时间：2010-4-5 09:02
发布者：蹦蹦
|

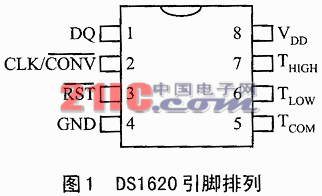

1 概 述 DS1620是Dallas公司推出的数字温度测控器件。 2.7~ 5.0V供电电压，测量温度范围为-55~+125℃，9位数字量表示温度值，分辨率为0.5℃。在0~+70℃精确度为0.5℃， -40~0℃和+70~+85℃精确度为1℃，-55~-40℃和+85~ +125℃精确度为2℃。TH和TL寄存器中的温度报警限设定值存放在非易失性存储器中，掉电后不会丢失。通过三线串行接口，完成温度值的读取和TH、 TL的设定。 2 引脚功能说明 DS1620采用8脚DIP封装或8脚SOIC封装。引脚排列如图1所示，引脚功能说明如表1所列。

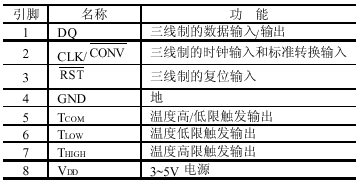

表1 DS1620引脚功能说明

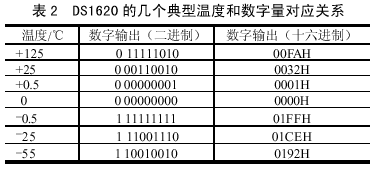

3 温度值数据格式 DS1620的温度值为9位数字量，数据用补码表示，最低位表示0.5℃。几个典型温度的数字量如表2所列。通过三线传送数据时，低位在前，高位在后。DS1620读出或写入的温度数据值可以是9位的字（在第9位后将置为低电平），也可以作为两个8位字节的16位字。这时高7位为无关位。这种方式在8位单片机中处理是比较方便的。 4 操作和控制 控制/状态寄存器用于决定DS1620在不同场合的操作方式，也指示温度转换时的状态。控制/状态寄存器的定义如下。 DONETHFTLFNVB10CPU1SHOT DONE：温度转换完标志。“1”转换完成，“0”转换进行中。 THF：温度过高标志。温度高于或等于TH寄存器中的设定值时变为“1”。当THF为“1”后，即使温度降到TH以下，THF值也仍为“1”。可以通过写入“0”或断开电源来清除这个标志。 TLF：温度过低标志。温度低于或等于TL寄存器中的设定值时变为“1”。当TLF为“1”后，即使温度升高到TL以上，TLF值也仍为 “1”。可以通过写入“0”或断开电源来清除这个标志。 NVB：非易失性存储器忙标志。“1”表示正在向存储器中写入数据；“0”表示存储器不忙。写入存储器要10ms时间。 CPU：CPU使用标志。“1”表示使用 CPU，DS1620和CPU通过三线制进行数据传输；“0”表示不使用CPU，当不使用CPU时， 接低电平，CLK/作为转换控制使用。这一位存放在非易失存储器中，允许至少 50 000次写操作。 1SHOT：一次突发模式。“1”时按转换协议进行一次转换；“0”时连续转换。这一位存放在非易失性存储器中，允许至少50 000次写操作。 DS1620有两种操作模式。 表 2 DS1620的几个典型温度和数字量对应关系
(1)单独工作模式 在这种工作模式下，DS1620作为热继电器使用，常用连续转换方式，可在没有CPU参与下工作。预先必须写入控制寄存器操作模式和TH、TL寄存器的温度设定值，CLK/用作转换开始控制端。要注意：这种工作模式下，控制/状态寄存器的CPU标志位必须设为“0”。为了使CLK/作转换控制，必须为低电平。如果CLK/被拉低，且在10ms以内置高，则产生一次转换；如果CLK/保持低，则DS1620连续进行转换。当CPU为“0”时，转换由CLK/控制，而不受1SHOT控制位的限制。 DS1620有三个温度触发控制端。当DS1620的温度高于或等于TH寄存器设定值时，THIGH输出为高电平；当温度低于或等于TL寄存器设定值时，TLOW输出高电平；当温度高于TH寄存器设定值时，TCOM输出为高电平，直到温度下降到TL寄存器设定值以下时才会变为低电平。三个温度触发控制端的输出特性如图2所示。

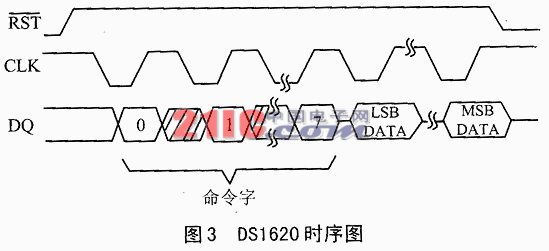

(2)三线串行通信模式 三线制由三个信号线组成：（复位）、CLK（时钟）和DQ（数据）。数据传输在由低电平变为高电平后开始。在数据传输过程中，使变为低电平会终止数据传输。时钟由一序列上升沿和下降沿组成。DS1620输入、输出数据时，都必须是上升沿数据有效。读写数据时低位在前，高位在后。DS1620的三线制操作时序如图3所示。

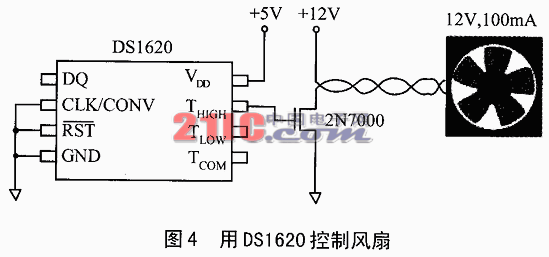

从时序图可知，三线制的操作大部分是命令字在前，数据在后（部分命令后不需要数据）。下面是DS1620的几个主要命令字： 开始转换[EEh] 开始转换温度，后面不需要有其它数据； 读温度[AAh] 读出最后一次温度转换的结果，后面的9个脉冲输出9位温度值； 读配置寄存器[0Ch] 命令后的连续8个脉冲读出配置寄存器的内容； 写配置寄存器[ACh] 命令后的连续8个脉冲写入配置寄存器新的内容； 写 TH寄存器[01h] 命令后的连续9个脉冲写入TH寄存器9位温度高限设定值； 写TL寄存器[02h] 命令后的连续9个脉冲写入TL寄存器9位温度低限设定值； 读TH寄存器[A1h] 命令后的连续9个脉冲读出TH寄存器9位温度高限设定值； 读TL寄存器[A2h] 命令后的连续9个脉冲读出TL寄存器9位温度低限设定值。 5 应用实例 5.1 无CPU参与下的应用 DS1620有三个温度触发输出，都可作为温控端使用，用于控制加热或制冷装置。在设置控制/状态寄存器以及TH 和TL寄存器内容后，DS1620可在脱离CPU的情况下单独作温控器使用。图4是用THIGH作控制的应用实例。当环境温度高于TH寄存器的温度设定值后，THIGH输出为高，2N7000导通，启动风扇散热；当环境温度低于TH寄存器的设定值后，THIGH输出为低电平，2N7000截止，风扇停转。

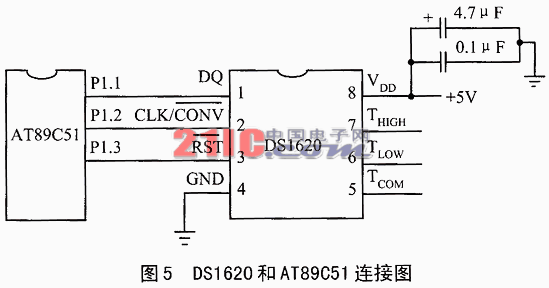

5.2 有CPU参与下的应用 (1)硬件连线 图5是用AT89C51单片机作CPU来操作DS1620的。单片机的P1口连接DS1620的三线通信接口：P1.1接DQ，P1.2接CLK/，P1.3接。
(2)程序设计 程序采用C51编制，在KEIL C V6.20下调试通过。本刊网络补充版（http://www.dpj.com.cn）中，给出操作DS1620的几个主要子函数。DS1620SetConf(unsigned char val)用于配置控制/状态寄存器的内容；用DS1620startConv(void)开始进行温度转换；用DS1620ReadConf(void) 返回控制/状态寄存器内容；可查寻DONE位来判断是否转换完成，转换完成后用DS1620read(void)读出转换的温度值。也可采用软件延时方式，在开始转换后延时1s以上，再读转换的温度数据值。 6 小 结 DS1620的外围接线简单，使用灵活。使用时请注意它的测量范围及精度能否满足要求。用作热继电器使用时必须写入控制寄存器操作模式和TH、TL寄存器的温度设定值。 colspan="2" align='right' class="Art 参考文献 1. MAXIM 2002年产品全集 2. 马忠梅 单片机的C语言应用程序设计 2001 作 者：西安石油大学 桑会平 崔琪林 来 源：单片机与嵌入式系统应用 2003（12） |
