紫外光电探测器用于天然气烧嘴的火焰检测

发布时间：2025-12-17 09:22 发布者：ofweekmall

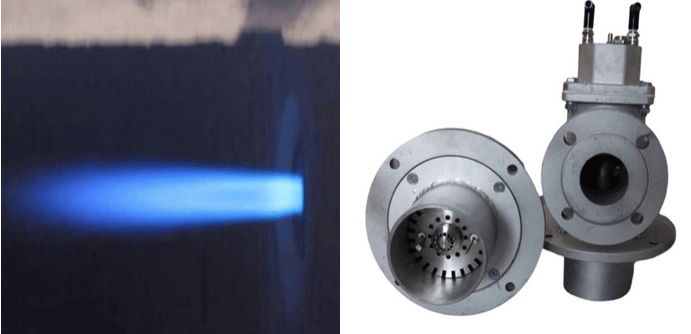

天然气烧嘴是一种用于燃烧天然气的设备，天然气烧嘴又叫天然气烧枪、喷枪，也有人习惯称之为天然气燃烧器。通常用于工业炉、锅炉、热处理设备等场合。它通过将天然气与空气混合后点燃，产生高温火焰，用于加热或熔化材料。天然气烧嘴的主要特点是高效、环保、易于控制，能够满足不同工业场景的需求。
天然气烧嘴的工作原理是通过喷嘴将天然气喷出，同时引入适量的空气进行混合，形成可燃混合气体。混合气体在点火装置的点燃下燃烧，产生高温火焰。燃烧过程中，可以通过调节天然气和空气的比例来控制火焰的大小和温度，以满足不同的工艺要求。

随着自动化要求的提高，现在的烧嘴一般都带有自动点火系统，由于天然气易燃易爆的特性，因点火系统失灵导致燃气爆鸣爆炸的危险。天然气烧嘴在使用过程中有时会发生熄火现象，这种现象存在安全隐患，很多时候这种隐患是由于火焰熄灭、着火滞后或是点火失败导致的，因此在烧嘴使用过程中火焰监测很重要。完整的火焰监测系统可以观测火焰并能做出反应、发出报警。
天然气窑炉上的燃烧装置熄火保护系统由天然气烧嘴控制器、电磁阀和火焰检测共同完成。火焰检测方法主要有电离检测和紫外检测。
一、电离检测
电离检测主要通过检测电极(也称为离子针)和燃烧器控制器来完成。这种火焰监测方式是利用火焰的导电性和整流作用进行烧嘴的火焰监测。电离作用使火焰中出现自由电荷，而使火焰具有导电性。将电很放在火焰中时，并加上直流电，就会出现单向电流。电流达10uA作用。这种火焰监测方式有时候也会出现故障：当电很绝缘陶瓷质量不好，出现绝缘性能较差时，电路中会出现交流电流，这时候控制器无法检测到交流电导致监测失败；当离子针耐温不够，长时间在火焰中容易被烧断，无法形成闭合电路，也会失去监测功能；烧嘴控制器性能不稳定导致无法正常放大电流信号也会出现故障，
二、紫外线检测
对大功率的燃气烧嘴或是加热设备火焰检测灵敏度要求较高的场合，往往采用烧嘴紫外线探头进行火焰检测。
紫外线探头火焰检测工作原理和电离式检测有所不同，众所周知，火焰是由不同波段的光组成的，燃气燃烧时火焰中含有一定量的紫外线光束，燃烧过程中，紫外线会不断的向四周辐射扩散。紫外线探头是由光敏元件组成，这些光敏元件对紫外线特别敏感，而对其他波段的光却无反应，紫外线探头两端电极接通上电源之后，烧嘴火焰发出的紫外线照射到紫外线探头的光敏元件上后，使光敏元件处于激发态，继而产生通路。此时的电流信号沿导线传递给烧嘴控制器，烧嘴控制器将通路信号传递给烧嘴前管路上的燃气电磁阀，燃气电磁阀处于开启状态，火焰正常燃烧。当点火失败或是火焰突然熄灭后，紫外线探头光敏元件停止通路，电磁阀关闭，燃气通路切断。正常点火过程中，这一系列动作会在很短时间内完成。
接下来工采网给大家推荐一款用于天然气烧嘴火焰检测中的高端紫外线探测器。
德国SGLUX 紫外光电探测器 - TOCON_ABC10

基于碳化硅的宽频紫外光电探测器，带有集成放大器TOCON是5伏供电的紫外光电探测器，带有的集成放大器使紫外辐射转化成0~5V电压输出。TOCON的输出电压引脚可以直接连接到控制器，电压计或其他带有电压输入的数据分析装置。高度现代化的电子元件和带有紫外玻璃窗的密封金属外壳可消除封装内寄生电阻路径导致的噪声或电磁干扰。对各个工业紫外传感应用来说，TOCON 是完美的解决方案，从pW/cm2水平的火焰检测到W/cm2水平的紫外固化灯控制。十种不同的TOCONs覆盖了这13个数量级范围，它们的灵敏度有所不同。TOCONs生产为紫外宽频传感器或带有过滤器进行选择性测量。主要应用于紫外线辐射和火焰检测等领域。
紫外光电探测器TOCON_ABC10特性：
基于碳化硅的宽频紫外光电探测器放于TO5 外壳中，带有衰减器
0…5 V 电压输出
峰值波长是290 nm
在峰值处大辐射(饱和极限)是18 nW/cm2 ,小辐射(分辨极限) 是1,8 mW/cm2
应用: UV淬火控制和其他非常高的紫外辐射源

紫外光电探测器用于天然气烧嘴的火焰检测
