从入门到放弃，有时只差一次“下载失败”。


有多少朋友经历过这样的时刻：

看教程里大神行云流水，唰唰成功；自己操作却总在关键时刻弹窗提示【下载失败】。反复尝试一败再败，依然找不到问题所在，只剩下满脑海大写的WHY……

本文将以低功耗系列模组Air780EPM为例，帮你系统梳理LuatOS开发下载流程中的关键环节与高频“雷区”。

一、LuatOS推荐的下载工具

工欲善其事必先利其器，针对不同阶段的核心需求，提供了高效工具。

1.1  LuaTools工具

用于平时研发调试下载的工具，支持最新固件获取、固件打包、trace打印、单机烧录等功能。

LuaTools下载及使用说明详见：https://docs.openluat.com/air780epm/common/Luatools/

1.2  量产烧录工具

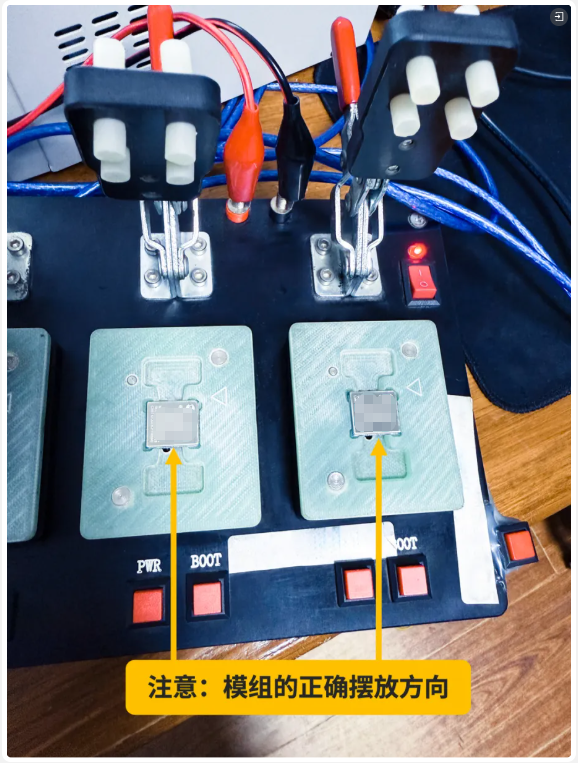

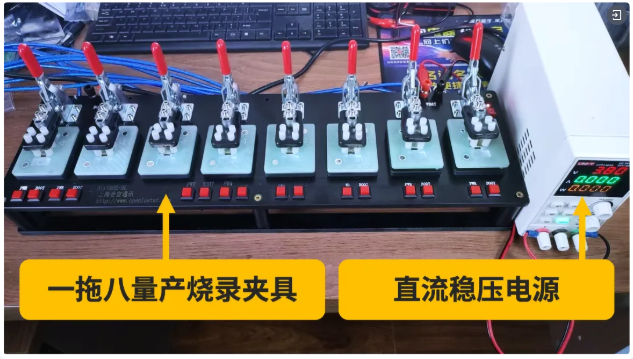

用于工厂批量生产下载的工具，专为批量烧录程序而设计开发的PC客户端软件，可搭配一拖八量产烧录夹具使用。

量产烧录工具下载及使用说明详见：https://docs.openluat.com/air780epm/common/Luat_productiontool/

二、支持的下载方式

Air780EPM系列模组支持以下三种下载方式，具体说明如下：

2.1  USB下载（推荐）

最为推荐且最保险的方式，适合上电即进入下载模式的场景，比如工厂批量下载。

经典操作步骤：

将LuaTools设置为下载界面；

将USB_BOOT与VDD_EXT短接，或者是按键形式，或者是二者的测试点临时短接；

按住开机键，或者直接将PWRKEY接地；

给模组上电（VBAT：3.3V‑4.35V）；

使用Win10及以上系统，并且USB 2.0速度较高，建议使用华米OV等手机官配的USB线。

特别说明：

开机状态下USB_BOOT与VDD_EXT短接不会让模组进入USB下载模式，必须重新上电才可以；

仅下载时才需要将USB_BOOT与VDD_EXT短接，否则将会导致模组进入USB下载模式而无法正常开机。

2.2  免BOOT下载

USB_BOOT不与VDD_EXT短接；常用于使用LuaTools研发调试的场景，要求模组必须先正常开机之后才能进入下载，存在一定失败概率。

特别说明：

模组在低功耗模式pm.WORK_MODE,1和PSM+模式pm.WORK_MODE,3下，无法使用这种方式下载，因为这两种模式下会将USB关闭。

2.3  UART下载

理论上支持，但LuatOS未开放，不建议尝试。

三、批量生产的最小系统要求

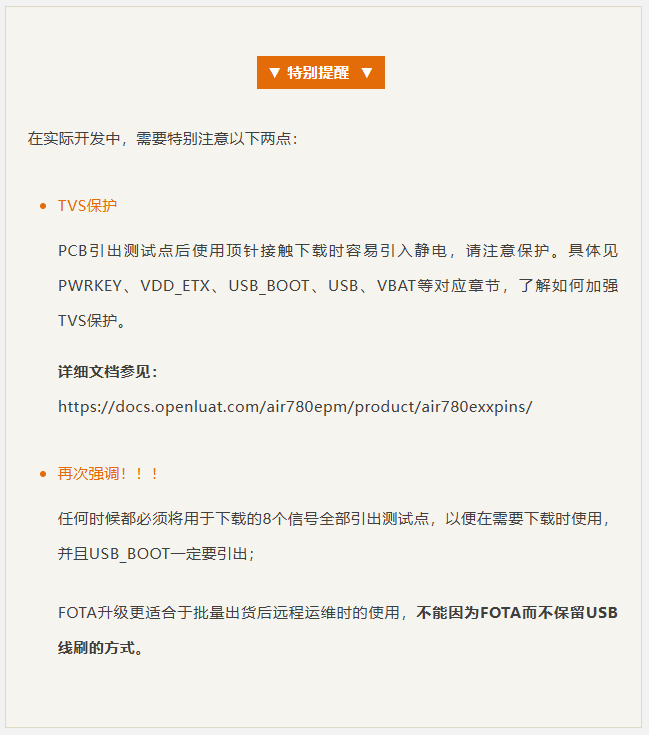

为实现稳定下载，PCB设计时必须引出以下8个测试点：

PWRKEY引出测试点，与GND测试点短接，实现上电即开机；

VDD_EXT引出测试点，与USB_BOOT短接以进入下载模式；

USB_BOOT引出测试点，与VDD_EXT测试点短接，实现上电开机即进入USB下载模式；

USB_DP/USB_DM/USB_VBUS引出测试点，或者引出到Type-C等USB接口，连接电脑的USB接口；

VBAT/GND供电范围3.3V-4.35V，数字电源供电时建议使用3.6V-3.8V。

四、常见问题及解决办法

在调试模组时，一些看似微小的设计疏忽或操作误区，往往会成为导致下载失败的“暗雷”。

4.1  USB通信不稳定

USB_DP/DM未差分走线或阻抗不匹配

USB信号线，即USB_DP和USB_DM，没有差分走线，也没有做90Ω阻抗匹配，导致USB信号变形严重，进而导致USB通信不正常；

TVS结电容过大（>0.5pF）

USB信号线，即USB_DP和USB_DM，使用的TVS结电容比较大，导致USB信号变形严重，进而导致USB通信不正常，这种情况下要把TVS拿掉进行验证；

特别说明！USB Full Speed速率较高，要求TVS的结电容一般在0.5pF以内

USB线上误加滤波电容

USB信号线，即USB_DP和USB_DM，错误的加上了滤波电容，一定要去掉才可以，否则会导致USB信号变形严重，进而导致USB通信不正常；

USB线材质量差（无屏蔽、阻抗高、过长）

连接模组与电脑的USB自身线材质量较差，要么没有做屏蔽，要么金属导线阻抗较大，要么既没有屏蔽、阻抗较大且线材又长，这些都有可能导致USB信号严重变形进而导致通信不正常。

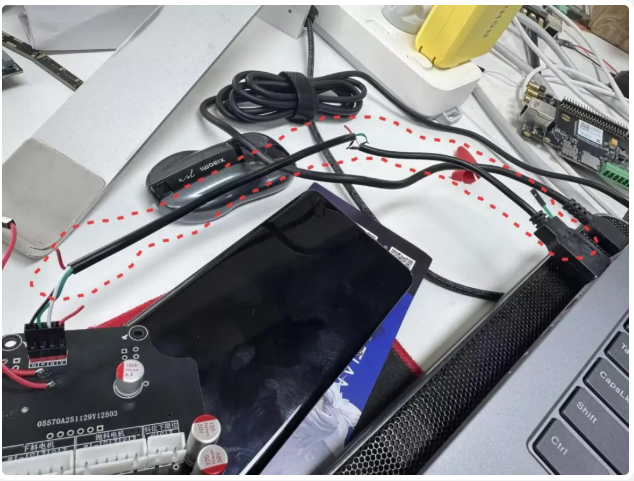

下面是我在实际解决问题中，将较长USB线剪短后可以通信的图片，供参考：

4.2  免BOOT下载失败

免BOOT下载也很容易踩雷：

模组未正常开机

免BOOT的前提是模组必须要先可以正常开机且未进入低功耗模式，之后才能免BOOT下载；否则，不将USB_BOOT与VDD_EXT短接是进入不了下载模式的。

免BOOT本身存在概率性失败

即便模组已经正常开机，免BOOT方式也有一定的失败概率。

4.3  将USB_BOOT与VDD_EXT短接了，USB线材也是非常好的线材，也换了电脑测试，还是不行，为什么？

切记！一定要在上电开机前，将USB_BOOT与VDD_EXT短接。

然后再上电开机，才能让模组进入USB下载模式（上电开机后再将USB_BOOT与VDD_EXT短接没有任何作用）；经典操作步骤参考上文2.1说明。

今天的内容就分享到这里了~
