安科瑞Acrel5000web能耗系统在某学院的应用 安科瑞 黄飞蓉 18860995251

已有 464 次阅读2022-12-2 10:37 | 能耗系统

  摘要:大型公共建筑总面积不足城镇建筑总面积的4%,但总能耗却占全国城镇总耗电量的22%,大型公共建筑单位面积年耗电量达到70~300KWh,为普通居民住宅的10~20倍。公共建筑是节能大户,做好公共建筑节能工作,对促使和带动全社会节能工作,实现节能减排目标,落实“转方式、调结构”重大战略具有重要意义。

  本文介绍某苏州技师学院能源管理系统,采用智能电力仪表采集配电现场的各种电参量和开关信号。系统采用现场就地组网的方式,组网后通过现场总线通讯并远传至后台,通过AcrelCloud-5000能耗管理云平台实现对配电回路用电以及各分项用能的实时监控。

  关键词:大型公共建筑;分类分项;学校;能耗监测系统。

  1.概述

  苏州技师学院创建于1960年,隶属于苏州市人力资源和社会保障局,是公立全日制技工 院校。学院紧邻风景优美的石湖景区,占地255亩,建筑面积20.8万平方米,是首批国家职业 教育改革发展示范校、国家首批职业训练院试点单位、先后被授予“国家高技能人才培训基 地”“全国职业教育先进单位”“全国技能大赛突出贡献奖”等荣誉称号。 本着“争创先进、创建绿色校园”的目的,院方希望建设一套能耗管理系统,实现对整个 学院能源消耗的统一管理,帮助发现潜在的节能机会,大限度地提高能源利用效率,为建立节约型社会发挥作用

  1.1系统方案

  根据客户需求及项目实际情况,系统组成方案由安科瑞单项导轨表DDSD1352和三相多功能导轨表DTSD1352,通信管理机ANet1E2S1以及数据库服务器和能耗管理云平台软件所组成。

  1.2客户需求

  学院内4栋教学楼内分布着128间教室,每个教室都安装有柜体式空调,空调旁边原有一个PZ30配电箱,由于空调多且很分散,经常出现不合理开启或者不及时关闭的情况,造成很大的能源浪费。

  因此,在常规的能耗监测、能耗分析的基础上,校方还特别希望对这些柜体式空调进行统一集中的管理,实时监测空调的运行状态,可通过后台软件或者手机APP实现远程开启或关闭空调电源,统一设置空调电源开启和关闭的时间,按设定的时间自动切断电源。达到减少人员现场巡检的工作量、随时发现不可理用能、降低空调的电能消耗量的目的。

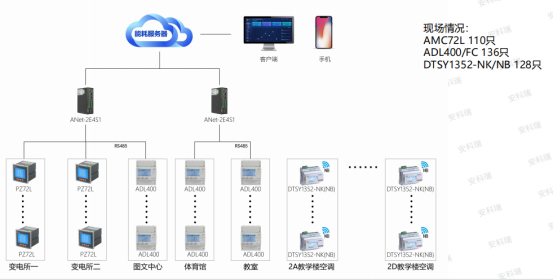

  2.系统架构



  两个变电所共110个用电监测点位--完成对整个变电所所有配电回路的用电监测;

  4栋教学楼 共136个用电监测点位--完成128个普通教室、4个阶梯教室以及楼栋总量的用电监测;

  实训楼 共20个用电监测点位--针对各楼层进行用电监测;

  宿舍区域 4个用电监测点位--掌握各栋宿舍总体用电监测;

  图文中心、会议中心、体育馆、食堂等5座公共建筑共15个用电监测点位--实现各楼层用电监测;

  室外照明--三回路单独进行用电监测;

  在每栋楼配置一台ANet-2E4S1智能网关,网关将采集的能源数据定时上传至能耗服务器。教室内柜体式空调的管理通过DTSY1352-NK(NB)无线电表实现,电表通过NB的方式与服务器通信。

  3.界面展示







  4.实现功能

  4.1能耗数据上传软件功能需求:数据可上传到对应的地区平台;上传周期灵活可设置,上传数据可加密 ;

  4.2支持浏览器、客户端、App访问能耗数据,方便用户使用;

  4.3提供配置页面,方便用户扩展监测点位;

  4.4满足用户对能耗历史数据查询的需求,数据存储时间不小于3年

  4.5系统具备完善的权限管理功能,确保用户只能访问权限内的功能与数据,避免越权操作和数据泄密;

  4.6系统预留与第三方对接的接口与协议;

  4.7支持实时用电监测:可展示配电图、支持查看电压、电流、有功/无功功率、有功/无功电度、功率因数、频率等电力参数。

  4.8支持在水管网图上实时监测各楼层及关键用水区域的水量消耗情况。

  4.9支持对建筑内所接入系统的智能电表、远传水表、能量表及其他计量表计、温湿度传感器、数据采集器等计量设备进行监测,实时显示仪表通讯状态和数据。

  4.10系统支持抄表、日月年报表功能,表格支持导出。

  4.11支持多种异常报警的模型配置,报警类型包括通信故障报警、能耗超标报警以及参数越限报警;报警可以通过弹窗、铃铛、声音等方式提醒用户。

  4.12提供能耗手动录入能耗功能。

  4.13提供折合标准煤能耗功能。

  5、推荐设备

  ANet系列通讯网关



  主要特点:

  接口丰富:支持串口、以太网、4G、Lora

  规约多样:支持Modbus-RTU、DL/T 645、CJT/188、MQTT、104、能耗规约等

  功能强大:支持掉电告警、分级报警、数据计算、断点续传、数据加密等

  管理方便:远程配置、远程升级、远程监视

  网关报告:





  电磁兼容:

  GB/T 17626.2-2018《电磁兼容 试验和测量技术 静电放电抗扰度试验》4级。

  GB/T 17626.6-2017《电磁兼容 试验和测量技术 射频电磁场辐射抗扰度实验》3级。

  GB/T 17626.4-2018《电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验》4级。

  GB/T 17626.5-2019《电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验》4级。

  GB 9254-2016《信息技术设备的无线电骚扰限值和测量方法》合格。

  GB/T 17618-2015《信息技术设备抗扰度限值和测量方法》合格。

  6、结语

  学院于2020年向江苏省机关事务管理局申报创建江苏省公共机构节能示范单位,对照 《江苏省公共机构节能示范单位创建、复核及能效优先者创建评价验收标准》的七个方面的 指标要求,通过了“江苏省公共机构节能示范单位”的验收,获得了“江苏省公共机构节能 示范单位”称号。

  随着社会的发展与时代的进步,学校的数量在逐年增加,作为能源消耗巨大的地点之一,学校的节能减排工作形式已经非常严峻,因此,当前对于学校来说节能减排措施的推行是非常必要的。做好学校的节能工作,对促使和带动学校节能工作,实现节能减排目标具有重要意义。
