1.项目背景

　　随着光伏行业的发展，部分地区村级变压器及工业用电变压器容量与光伏项目的装机容量处于饱和。电网公司要求对后建的光伏并网系统为不可逆流发电系统，指光伏并网系统所发生的电由本地负载消耗，多余的电不允许通过低压配电变压器向上级电网逆向送电。

　　目前，电网公司通常要求光伏并网系统为不可逆流发电系统，即光伏并网系统所发的电由本地负荷消耗，多余的电不允许通过低压配电变压器向上级电网逆向送电。在并网发电系统中，由于外部环境是不断变化的，为了防止光伏并网系统逆向发电，系统需要进行逆流检测，通过实时监测配电变压器低压出口侧的电压、电流信号来调节系统的发电功率，从而达到光伏并网系统的防逆流功能。

　　光伏逆变器在将光伏组件产生的直流电变换为交流电时，会夹杂有直流分量和谐波，三相电流不平衡，输出功率不确定性等，目前基本没有采取有效的治理手段，因此，当有发电功率送往公用电网时，就会对电网产生谐波污染，易造成电网电压波动，闪变等，如果有许多这样的发电源向电网输电时，会导致电网电能质量严重下降。所以这类光伏发电系统须配套加装防逆流设施，来防止逆功率的发生。

　　防逆流常见误区：

　　1.仪表本身无法防逆流，仪表监测功率的大小和方向，采集数据供逆变器调整策略。

　　2.如果系统存在多台逆变器，按照现在RS485总线的特点(一条总线只有一个主站)，

　　需要增加通讯管理机。

　　当光伏发电量大于负载需求电量时，会产生逆功率。因此，我们需要仪表来判定。逆变器有过功率输出，再由仪表通过RS485通讯发出信号和逆变器数据交互，调节逆变器输出功率，使其输出功率和用电功率平衡。

　　2.项目概述

　　菲律宾一家做光伏发电的公司，联系到我司，寻找防逆流电表 ， 对接协议合适后， 采购我司的ACR10R-D16TE.

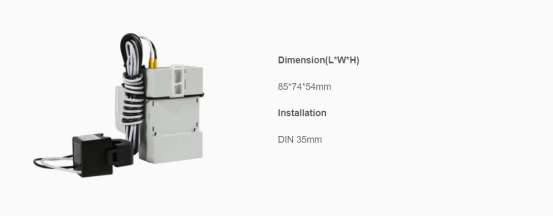

　　ACR10R系列防逆流监测电表，适用于冶炼、钢铁、电焊、半导体等高能耗行业的节能改造工程，也适用于分布式光伏并网柜的功率监测、电力需求侧管理等应用。具有无需拆一次母线、接线简单方便、施工安全，为用户节约改造成本、提高效率等特点。它集成全部电力参数的测量(如单相或者三相的电流、电压、有功功率、无功功率、视在功率、频率、功率因数)以及电能监测和考核管理。同时它具有多种外围接口功能可供用户选择：带有RS485通讯接口，采用MODBUS-RTU协议可满足通讯联网管理的需要;带开关量输入和继电器输出可实现断路器开关的“遥信”和“遥控”的功能，采用LCD显示界面，通过面板按键来实现参数设置和控制，非常适合于实时电力监控系统。

　　防逆流监测电表提供异步半双工 RS485 通讯接口，采用 MODBUS-RTU 协议，各种数据信息均可在通讯线路上传送。理论上在一条线路上可以同时连接多达 128 个仪表，每个仪表均可设定其通讯地址(Addr)，通讯速率(baud)也 可通过设置选择。

　　当光伏发电量大于负载需求电量时，会产生逆功率。因此，我们需要防逆流监测电表来判定逆变器有过功率输出，再由仪表通过RS485通讯发出信号和逆变器数据交互，调节逆变器输出功率，使其输出功率和用电功率平衡。
