应用在热水表中检测温度的数字温度传感芯片
发布时间：2024-5-11 09:27
发布者：liao775a
|
热水表是用来计量0-100℃的热水流量的水表。具有自动收水费功能，用户将水费交给管理部门，管理部门将购水量写入IC卡中，用户将IC卡中信息输入水表后，水表将自动开阀供水，在用户用水过程中，水表中微电脑自动核减剩余量，所购水量用尽后， 水表自动关阀断水，用户需重新购水后才能再次开阀供水。
热量表的流量计与热水表有相通之处，基本上都是采用叶轮体积流量计量原理，但因其用途必竟不同，所以存在着很多本质差别。 热水表一般工作特征是间断式、时间短，水中无杂质、少结垢、PH值呈中性且相对稳定、工作温度低、测量精度要求不高；而热量表流量计则不同，要求连续长时间工作、介质中杂质多、结垢严重、PH值不尽相同、工作温度高、测量精度要求高。 热水表三大功能特点： 1、使用温度在0℃-100℃之间可正常工作。 2、基表采用高温耐热材料，精度高，始动流量小。 3、阀门采用球悬浮专利技术，不会出现因热胀冷缩而引起的阀门打不开及漏水现象。 将配对温度传感器分别安装于热交换回路的入口和出口的管道上，将流量传感器安装在入口管道上。流量传感器测出热水的流量，并给出相应的流量信号。配对温度传感器测出入口和出口的温度，并给出相应的温度信号，计算器采集流量信号和温度信号，经过微处理器的运算，显示出热水从入口至出口所释放的热量值。 把温度传感器装有载热流体通过的上行管，下行管也要装。把流量计装在流体的入口，或者是装在回流管的上面。此时就会有流量计发出脉冲信号，并且这个脉冲信号跟流量计成正比。而此时的温度传感器会有一个模拟信号，这个信号是显示温度高低。

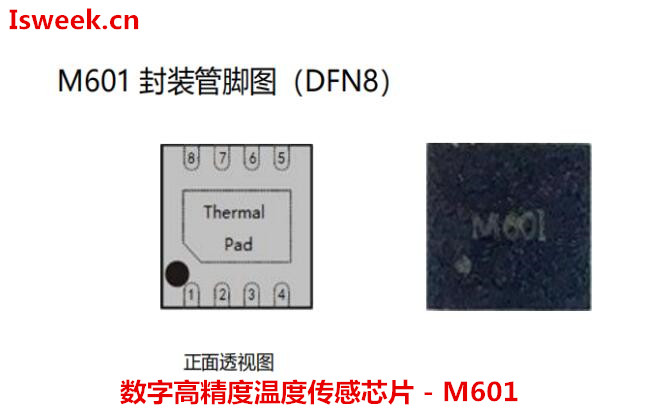

这里小编推荐一款由工采网代理的国产品牌浙江MYSENTECH推出的温湿度传感芯片，数字高精度温度传感芯片 - M601，该芯片是传感高精度数字模拟混合信号温度传感芯片。M601 为体温芯片，较高测温精度为+28°C到+43°C范围±0.1℃；M601Z、M1601Z、M1820Z较高测温精度为0°C 到+50℃范围±0.1℃；M601W、M1601W、M1820W较高测温精度为 +20℃到+70℃范围0.1℃精度；用户无需进行校准。 温度芯片内置16-bit ADC，分辨率0.004°C，具有-70°C到+150°的超宽工作范围。芯片有独特的64位ID序列号，在出厂前经过100%的测试校准，根据温度误差特性进行校准系数的拟合，芯片内部自动进行补偿计算。为了简化系统应用，芯片的ID搜索、测温数据内存访问、功能配置等均基于数字单总线协议指令，上位机微处理器只需要一个GPIO端口便可进行读写访问。单总线通信接口通过共用一根数据总线来实现多节点传感采集与组网的低成 本方案，传输距离远、支持节点数多，便于空间分 布式传感组网。较多可支持100个节点100至500米长的测温节点串联组网。 温度传感芯片 - M601特点： 测温精度： ±0.1℃（+28°C 到+43°C） 或±0.1℃（（+0°C 到+50℃） 或±0.1℃（+20°C 到+70℃） 测温范围：-70°C ~ +150°C 低功耗：典型待机电流0.1µA@3.3V，测温峰值电流0.45mA@3.3V，测温平均电流5.2μA（@3.3V，1s 周期） 宽工作电压范围：1.8V-5.5V 感温分辨率：16 位输出，高分辨率 0.004°C 温度转换时间可配置：10.5ms/5.5ms/4ms 可配制单次/周期测量 用户可设置温度报警 32 bit 额外 E2PROM 空间用于存放用户信息 每颗芯片有 64bit 的 ID 序列号，便于多点组网寻址 标准单总线接口 在温湿度传感领域，浙江MYSENTECH便是国产品牌中的佼佼者。了解更多关于浙江MYSENTECH温湿度传感芯片的技术应用，请联系：133 9280 5792(微信同号)
|
