集成线电压补偿过载保护的TinySwitch-4离线式开关IC(PI)

发布时间:2012-10-10 10:59    发布者:eechina
关键词: 过载保护 , TinySwitch , 开关IC
集成的线电压补偿过载保护、低于30 mW的空载性能及无与伦比的轻载效率,可帮助设计师满足 即将出台的生态及安全法规要求

Power Integrations公司推出其最新一代业界领先的TinySwitch系列离线式开关IC - TinySwitch-4产品系列。TinySwitch-4器件具备线电压补偿过载功率保护功能,可大幅降低在整个AC输入电压范围内输出到负载的最大过载功率。该器件集成了一个725 V MOSFET,可轻易让高反射电压及高总线电压设计进行80%的降额。在5%负载点下的效率高于70%,能使设计师满足将于2013年生效的严格的欧洲待机标准,同时在230 VAC下的空载功耗低于30 mW,可满足目前市场对节能的迫切要求。

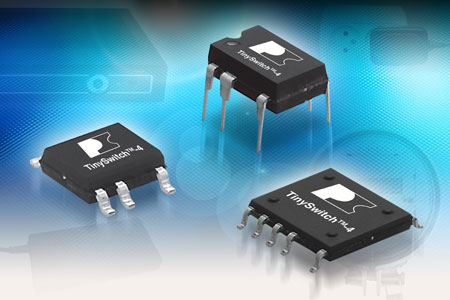

TinySwitch-4离线式开关IC

TinySwitch-4离线式开关IC


TinySwitch-4 IC的线电压补偿过载功率保护功能对于PC待机和电器等应用来说尤为有用,因为在这些应用中对于负载的高电流要求通常可能被表示为故障。电源采取快速动作将电流限定在最大设计值,可对电路提供保护并增强系统的整体安全性及可靠性。BP/M引脚允许向上或向下调整MOSFET电流限流点,以便设计师在不同的物理实现中优化功率输出能力及效率。导通时间延长功能可以在更低输入电压下维持输出的稳定,从而能够以更低容量的输入电容来满足维持时间。此外,TinySwitch-4器件还具有锁存输出过压保护(OVP)功能,可通过将EN/UV引脚电阻连接到AC输入线路来配置快速AC复位。自动重启动经改进后,可确保将输出故障期间的输出功率限定在满载额定值的3%。

Power Integrations产品营销经理Chris Lee表示:“TinySwitch是出色待机效率与易于设计的代名词。TinySwitch-4 IC所具有的高集成度和全面的系统级保护可使电源设计变得极为简单,不仅能轻松满足安全法规,还能满足所有现行和提议中的能效标准,如能源之星EPS V2.0和欧盟委员会能源相关产品生态设计指令Tier 2。更重要的是,TinySwitch-4 IC与现有TinySwitch-III器件的引脚相兼容,从而简化更新到升级版器件的设计工作。”

TinySwitch-4产品系列提供灵活多样的器件选择,涵盖最高达36.5 W的宽功率范围,具体电源应用包括PC待机及其它辅助电源、DVD/PVR及其它低功率机顶盒、电器、工业系统、电表,以及手机和无绳电话、数码相机、便携式音频设备等使用的充电器/适配器。该产品系列提供三种封装:行业标准的PDIP封装和SOIC封装,以及新型的SMD eSOP封装。后者可使设计师省去外部散热片,转而使用PCB铜铂区域进行散热。

有关详细信息,请访问http://www.powerint.com/en/produ ... family/tinyswitch-4;工程设计报告和20 W演示板设计(RDR-295)可从以下网址下载:http://www.powerint.com/sites/default/files/PDFFiles/rdr295.pdf
