高性能立体声DAC方案TS4657

发布时间:2010-3-24 21:46    发布者:李宽
关键词: DAC , 方案 , 高性能 , 立体声
ST公司的TS4657是集成了高性能音频线路驱动器的立体声DAC,能够利用单个3.0V到5.5V的供电电源实现2.2Vrms的输出水平。对于电路的数字和模拟部分来说,单个电源已经足够,因此无需外部的稳压器。

TS4657是一个低功耗器件。在3.3V电源供电、完全运行的情况下,它的功耗只有22mW。器件采用一个16位的多位sigma delta DAC,运行在256xFs,带有超采样数字插补滤波器。可支持16位到24位长度的数字音频数据以及32kHz到48kHz的采样速率。

输出信号以地面为参考,提供内部自生成阴极电源,无需笨重的输出耦合电容器等外部组件。

图1 TS4657方框图

图2 TS4657典型应用电路

TS4657采用小型4mm×4mm QFN20封装,适合于便携类应用。

TS4657主要特性

• 单个3.0V到5.5V电源用于DAC及线路驱动器
• 音频线路输出:在所有VCC范围内为2.2Vrms
• 16位到24位音频数据格式立体声DAC,32kHz到48kHz采样速率
• I2S、左或右调整兼容数字音频接口
• 在48kHz、VCC=5V时具有95dB SNR A加权
• 在48kHz、完全运行情况下,具有7.4mA的电流消耗
• 内部阴极电源确保接地参考,无电容输出
• 无需外部电容用于生成阴极电源
• 集成结构用于抑制杂音
• 采用薄型QFN20 4mm×4mm封装

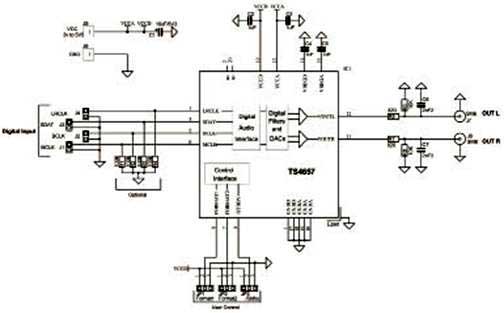

图3 TS4657典型测试电路图

TS4657应用

• 数字机顶盒
• DVD播放器
• 笔记本电脑
• 便携式音频设备
• 声卡
