DRV8x马达驱动方案驱动能力高至60V/60A
发布时间：2012-9-30 17:56
发布者：老电工
|
德州仪器(TI)面向电池供电应用推出目前业界最小型1.8A有刷DC电机驱动器。TI中国区市场推广经理李志林表示，型号为DRV8837的低压直流有刷马达驱动方案与最接近的同类竞争产品相比外形缩小75%，可实现更小巧、更时尚、更具创新性的系统设计。此外，与现有器件相比，它还将RDS(ON)降低50%，将睡眠电流降低75%，从而延长电池使用寿命，提高电池供电或低电压运动控制应用的散热性能。 李志林介绍说，DRV8837的主要特性与优势体现在：一是宽/低电压工作范围，采用双电源电路，Vm=1.8V~11V，Vcc=1.8V~7.0V，宽泛工作电压支持多达6节碱性电池或2节锂离子电池组应用，双电源结构有助于减少系统噪声，特别是逻辑与电机的分开供电可提高启动及停止条件下电池供电应用的性能，从而提高整体性能；二是能延长电池使用寿命，MOSFET体电阻RDS(ON)仅为280mΩ，支持睡眠操作模式只有35nA的超低电流，可为玩具、智能气表或水表、电子锁、微型打印机以及摄像机等应用提高散热性能，延长电池使用寿命。据介绍，较小的体电阻值可实现优越的散热性能，并同时提高电池的使用时间；三是集成各种高级片上保护电路，具有过流、过温、贯通以及欠压保护，可提高系统可靠性，降低设计复杂性，并支持刹车功能，提高系统的可靠性和稳定性，从而使DRV8x马达驱动方案的驱动能力高至60V/60A。

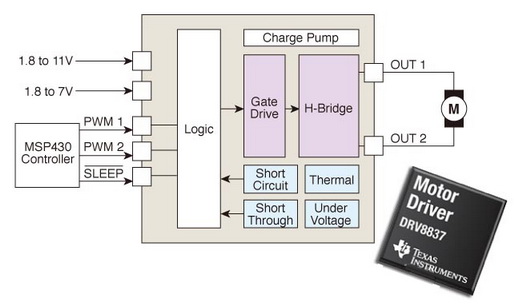

DRV8837低压直流有刷马达驱动解决方案架构图 李志林说，目前DRV8837评估板已开始供货，其特性包括：板载速度、睡眠及方向控制；支持便捷评估/上电的微型USB连接。板载MSP430微控制器(MCU)可全面评估DRV8837的性能，为使用外部MCU提供更高的灵活性以及重要控制及测试点的便捷访问。采用8引脚、2mm×2mmWSON封装的DRV8837现也已开始供货。 据了解，DRV8x电机驱动器集成大量电机系统所需的功能块，如栅极驱动电路、MOSFET、保护电路以及电流调节电路等。DRV8x电机驱动器可实现便捷驱动各种步进、有刷DC以及无刷DC电机，能够充分满足打印机、视频安全监控、风扇、泵、阀门、电动工具、纺织机械、电子锁以及消费类电子产品等各种便携式及有线应用的需求。 |
