大功率、恒定电流/恒定电压、同步降压型控制器(LTC)

发布时间:2010-3-23 15:11    发布者:嵌入式公社
关键词: LTC , 大功率 , 电流 , 电压 , 控制器

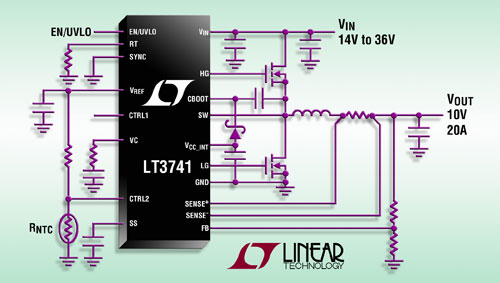

凌力尔特公司推出同步降压型 DC/DC 转换器 LT3741,该器件设计为准确地 (±6%) 调节高达 20A 的输出电流。其6V 至 36V 的输入电压范围、恒定电流和恒定电压工作使该器件非常适用于多种应用,如从电池和超级电容器充电器、激光驱动器到大电流 LED 照明的各种应用。LT3741 采用两个外部开关 MOSFET,在 0V 至 34V 的宽电压范围内提供高达 20A 的连续输出电流。高达 95% 的效率使得无需外部散热。LT3741 的频率可被设定和同步在 200kHz 到 1MHz 范围,从而允许设计师优化效率,同时最大限度地减小外部组件尺寸。结合 4mm x 4mm QFN-20 或耐热增强型 TSSOP-20 封装,LT3741 可提供一个高度紧凑的恒定电压和电流解决方案。

LT3741 采用平均电流模式控制方法,以在 0V 至 VIN – 2V 的宽输出电压范围内保持电感器电流稳定。该稳定电流由 CTRL 引脚上的模拟电压以及一个外部检测电阻器设定。LT3741 的独特拓扑使它既能提供又能吸收电流。LT3741 的稳定输出电压和过压保护用一个外部电压分压器设定。其它特点包括一个准确的外部电压基准、一个可编程欠压闭锁 (ULVO) 引脚和热停机。

LT3741EUF 采用 20 引脚 4mm x 4mm QFN 封装,而 LT3741EFE 采用耐热增强型 TSSOP-20 封装,千片批购价分别为每片 3.95 美元和 4.10 美元。扩展温度版本或“I”级版本的 LT3741IUF 和 LT3741IFE 也已经供货。以 1,000 片为单位批量购买,每片价格分别为 4.65 美元和 4.82 美元。


性能概要:LT3741
•  控制引脚对稳定输出电流提供准确控制
•  ±1.5% 的电压调节准确度
•  ±6% 的电流调节准确度
•  6V 至 36V 的输入电压范围
•  宽输出电压范围:0V 至 (VIN – 2V)
•  平均电流模式控制
•  <1μA 的停机电流
•    高达 95% 的效率
•    附加引脚用于负载电流的热量控制
•    耐热增强型 4mm x 4mm QFN 和 20 引脚 FE 封装
