Vishay发布10款温度范围扩展至+155℃的新型IHLP低高度、高电流电感器

发布时间:2012-9-13 10:22    发布者:eechina
关键词: IHL , 电感器
器件具有5种外形尺寸,高度低至3.0mm,可用于高温的汽车和商业应用

Vishay推出10款温度范围扩展至+155℃的新型IHLP低高度、高电流电感器,可用于汽车和商业应用。新的-51和-5A系列器件采用2525、3232、4040、5050和6767外形尺寸,高度低至3.0mm,感值范围0.22~33µH。

今天发布的器件的频率范围高达1MHz,可用作电压调节模块(VRM)和DC/DC转换器应用的高性能、节省空间和能耗的解决方案。IHLP-2525CZ-5A、IHLP-3232DZ-5A、IHLP-4040DZ-5A、IHLP-5050FD-5A和IHLP-6767GZ-5A通过了AEC-Q200认证,针对高温的汽车应用而设计,这些应用包括引擎和传动控制单元、柴油喷射驱动器、娱乐和导航系统、电机噪声抑制、电动座椅和车窗。

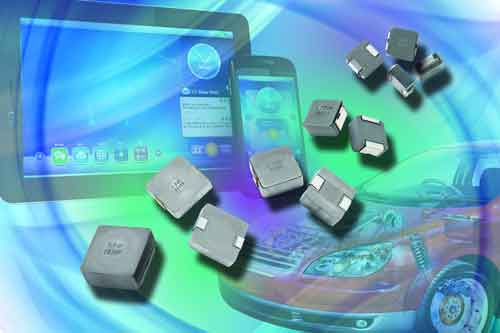

新型IHLP低高度、高电流电感器

新型IHLP低高度、高电流电感器


IHLP-2525CZ-51、IHLP-3232DZ-51、IHLP-5050FD-51和IHLP-6767GZ-51适用于高温商业应用,包括下一代移动设备,笔记本电脑、桌面电脑、服务器、图形卡、便携式游戏机、个人导航系统,以及个人多媒体设备,低高度、高电流的电源和负载点(POL)转换器,分布式电源系统和现场可编程门阵列(FPGA)。

-51和-5A系列器件具有0.22µH~33µH的感值,饱和电流为2.2A~87.0A,热额定电流为2.8A~63.0A,最大DCR为0.95mΩ~174.0mΩ。

新电感器可处理高瞬态电流尖峰,而不会硬饱和。器件采用符合RoHS的封装,100%无铅的屏蔽复合结构将噪声降至超低水平,规定的工作温度为-55℃~+155℃,能够非常好地抵御热冲击、潮湿、机械冲击和振动。

器件规格表:

外形尺寸

2525
3232
4040
5050
6767

高度(mm)

3.0
4.0
4.0
6.4
7.0

感值范围 (µH)

0.47~22
0.22~33
0.47~33
1.0~22
0.47~22.0

典型DCR (mΩ)

3.87~163.0
1.68~149.0
1.55~110
1.65~31.30
0.89~21.28

最大DCR (mΩ)

4.14~174.0
1.86~159.43
1.66~117.70
1.77~33.49
0.95~22.27

热额定电流 (A)

2.8~20.0
3.1~36.0
3.7~30.0
8.3~40
11.7~63.0

饱和电流 (A)

2.2~14.0
3.2~32.0
4.2~28.5
5.5~26
11.0~87.0

新电感器现可提供样品,并已实现量产,大宗订货的供货周期为十周到十二周。
