IR针对汽车应用推出坚固耐用的AUIRS20302S三相栅极驱动IC

发布时间:2012-9-11 10:48    发布者:eechina
关键词: 栅极驱动 , 无刷 , 电机驱动
国际整流器公司 (International Rectifier,简称IR) 近日推出AUIRS20302S车用三相栅极驱动IC,适合12V、24V和48V的汽车应用,其中包括高压空调压缩机、泵、高达600V的无刷直流电机驱动器和高压电机驱动器。

AUIRS20302S适合12V、24V和48V的板网汽车平台 (boardnet automotive platform) ,这些平台的最大工作电压可达200V 。新器件配有一个可自产电源电压的外部预稳压器,以确保栅极驱动器即便在负载突降条件下也不超过17V。如果总功耗没有超过100mA,预稳压器VPR引脚也能为周围系统部件提供电压。

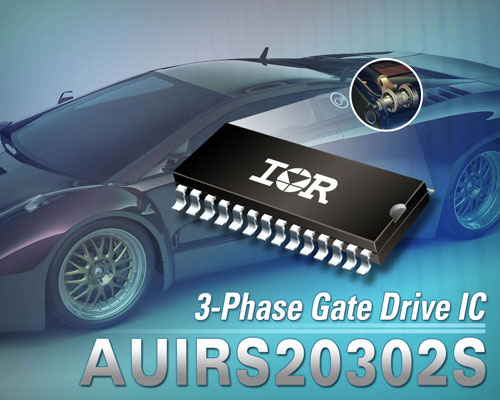

IR针对汽车应用推出坚固耐用的AUIRS20302S三相栅极驱动IC

IR针对汽车应用推出坚固耐用的AUIRS20302S三相栅极驱动IC


IR亚太区销售副总裁潘大伟表示:“AUIRS20302S具备完整的保护功能和一个能承受负载突降的预稳压器,是一个专门针对12V至48V范围内的汽车和卡车应用而设计,且坚固耐用的三相栅极驱动器。”

AUIRS20302S 能够驱动六个通过自举供应高侧驱动电路的N通道功率MOSFETIGBT。该器件还具备嵌入式死区时间、防止交叉传导功能、以及配备诊断功能的欠压保护和过流保护。

新器件采用专有的HVIC和锁存免疫CMOS技术,可以加固整体单片式结构。逻辑输入与标准CMOS或LSTTL输出相兼容,低至3.3V逻辑。输出驱动器具有一个针对最小驱动器交叉传导而设的高脉冲电流缓冲级。传播延迟相互匹配,从而简化了高频应用中的使用。

所有IR车用IC产品都遵循IR要求零缺陷的汽车质量理念,并经过了动态和静态器件平均测试及100%自动晶圆级目视检查。新器件符合AEC-Q100标准,所采用的物料清单环保、不含铅,并符合电子产品有害物质管制规定 (RoHS)。

规格

器件编号

封装
拓扑
高侧电源

最大偏移电压
Vcc  Vbs 电压范围
输出源电流/

汇电流
其他功能

AUIRS20302S

SOIC 28WB
三相栅极驱动器
200V
8V-17V 欠压锁定
0.2A 源电流; 0.35A 汇电流
预稳压器;

电流检测比较器

故障逻辑

新产品现正接受批量订单。相关数据和认证标准请浏览IR的网站www.irf.com。IR还提供参考设计供索取。
