PCB布线规则图文详解

kevinliuszu

声明：本文信息均来源于网络

,

版权归属原作者

例外：

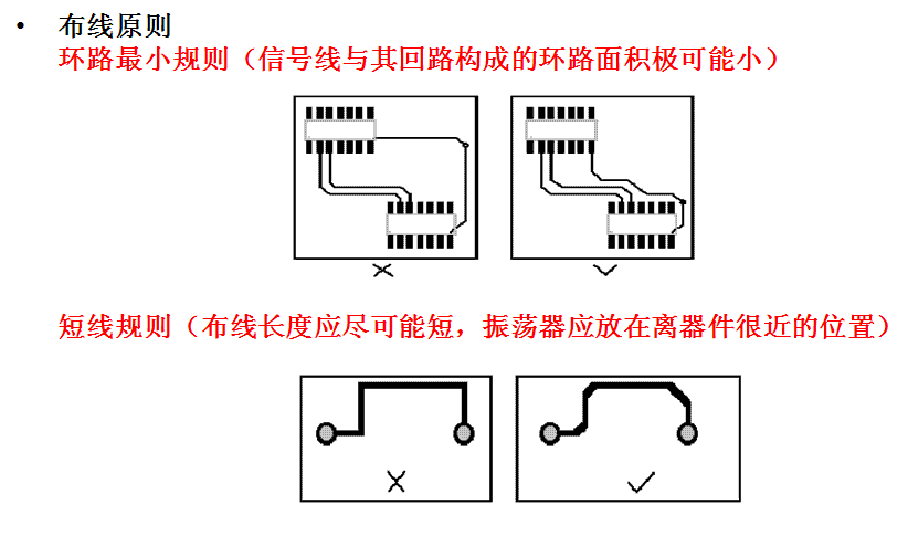

1.环路原则：如果是地线，铺铜的时候可铺成一整块；
2.最短原则：对于需要行长的蛇形线，或者为了制作小电阻而故意的不算在内；

PS:  布线规则 重在理解 可以变通
