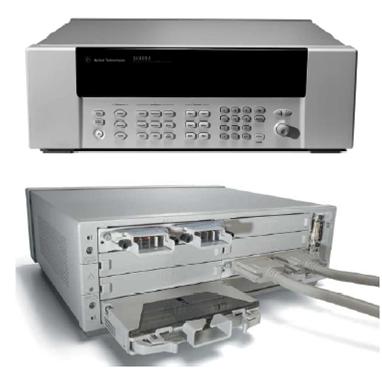

简介 • 8槽开关主机,可选择6½数字万用表(1850美元,+500美元数字万用表选项) • 最大插卡密度:70通道双极,80通道单极 • 19个插入卡 • Web浏览器接口 • 底板连接,适合支架校准 市场信息: 优势: 2. 直观前面板,多彩色显示 3. 更大的插卡宽度(19个可选模块) 不足: 1. LXI C级 ➡ 3706型是B级(在C级基础上增加时间同步功能) 2. 密度更低,560个双线通道,3U支架空间 ➡ 3706型拥有576个双线通道,2U支架空间 ➡ 3721型插卡可通过底板的电流输入为3A 4. 最低欧姆量程是100Ω ➡ 3706型拥有1Ω量程 5. 最低电流量程是10mA ➡ 3706型拥有10μA量程 6. 易失性内存缓冲器 ➡ 3706型拥有USB内存卡,适合非易失性缓冲器应用 7. 锁存式继电器卡顺序控制,导致更慢的扫描和多通道关闭速度 ➡ 3706型拥有优化继电器控制,带来更快的扫描 8. 从前部面板无法看到读数缓冲器 ➡ 3706型允许通过前部面板浏览读数缓冲器 9. 不能创建编程通道模式(内存位置) ➡ 3706型允许通道模式 表1 安捷伦34980插卡
低频开关型号
|
说明
|
最大 电压
|
最大 电流
|
带宽 (MHz)
|
扫描 (通道/秒)
|
热偏移
|
注释
|
34921A
|
40通道电枢多路复用器/低热偏移
|
±300V
|
1A
|
45MHz
|
100
|
< 3 uV
|
温度基准,4 个电流通道,配置为2线或4线
|
34922A
|
70通道电枢多路复用器
|
±300V
|
1A
|
25MHz
|
100
|
< 3 uV
|
配置为2线或4线
|
34923A
|
40/80 通道干簧多路复用器
|
±150V
|
0.5A
|
45MHz
|
500
|
<50uV
|
配置为1 线,2 线或4 线
|
34924A
|
70 通道干簧多路转换器
|
±150V
|
0.5A
|
25MHz
|
500
|
<50uV
|
配置为2 线或4 线
|
34925A
|
40/80 通道光隔离FET多路复用器
|
± 80V
|
0.05A
|
1 MHz
|
1000
|
< 3 uV
|
配置为1 线,2 线或4 线
|
34931A
|
双 4x8 电枢矩阵
|
±300V
|
1A
|
30MHz
|
100
|
< 3 uV
|
底板可扩展
|
34932A
|
双 4x16 电枢矩阵
|
±300V
|
1A
|
30MHz
|
100
|
< 3 uV
|
底板可扩展
|
34933A
|
双/ 四 4x8 干簧矩阵
|
±150V
|
0.5A
|
30MHz
|
500
|
<50uV
|
底板可扩展
|
34937A
|
28 通道C 型,4 通道A 型
|
300V 250 V AC
|
1A 5A
|
10MHz
|
N/A
|
< 3 uV < 3 uV
|
N/A N/A
|
34938A
|
20 通道5A A 型
|
250 V AC
|
5A
|
1MHz
|
N/A
|
< 3 uV
|
N/A
|
系统控制模块
|
描述
|
性能
|
34950A
|
64位数字I/O,带内存和计数器
|
具有极性可编程的8位数字I/O通道,达5V的阈值,带握手协议和码型存储器。2个10MHz频率计数器和20MHz的可编程时钟输出。
|
34951A
|
4通道隔离数模转换器,带波形存储器
|
输出达±16 V的直流电压或±20 mA 的直流电流。输出波形具有200kHz 更新率和16位分辨率。用电路板上的存储器建立500,000点以上的点至点波形。
|
34952A
|
多功能模块,带32位 DIO, 2通道D/A和累加器
|
4个8位数字I/O通道,2个±12V模拟输出,以及1个100kHz选通的累加器。
|
34959A
|
电路试验板模块
|
自定义设计能访问+12V和+5V电源、16个GPIO端口和28条继电器驱动线。
|
|
说明
|
插入损耗
|
隔离
|
频率范围
|
VSWR
|
输入阻抗
|
注释
|
34941A
|
四组 1x4 50Ω 3GHz RF多路复用器
|
0.6dB
|
> 58dB
|
3GHz
|
<1.25
|
50Ω
|
@1GHz
|
34942A
|
四组 1x4 75Ω 1.5GHz RF多路复用器
|
0.6dB
|
> 60dB
|
1.5GHz
|
<1.35
|
75Ω
|
@1GHz
|
34945A/ 34945EXT
|
微波开关/衰减器驱动器
|
可驱动多达64个外部开关线圈;32个SPDT 开关,8个多端口开关。8个衰减器,或您自己的组合。可用其它34945EXT扩展。
|
34946A
|
双 1x2 SPDT 有端接微波开关
|
<0.42dB <0.69dB
|
>85dB >67dB
|
4GHz 或 20GHz
|
<1.15 <1.30
|
50Ω
|
@4GHz @20GHz
|
34947A
|
三 1x2 SPDT 无端接微波开关无终端的微波开关
|
<0.42dB <0.69dB
|
>85dB >67dB
|
4GHz 或 20GHz
|
<1.15 <1.30
|
50Ω
|
@4GHz @20GHz
|
