GSS:FinFET-on-SOI 可使电池寿命翻番

发布时间:2012-8-3 11:12    发布者:李宽
关键词: FinFET
据Gold Standard Simulations Ltd.最近进行的TCAD模拟分析显示,在SOI晶圆上制造的完全耗尽型FinFET晶体管,其漏电流将能比在块状硅上制造的FinFET减少一半到三分之一左右。

GSS CEO Asen Asenov在该公司网站上撰写了一系列采用其模拟工具分析FinFET的文章。最初是探讨英特尔的22nm块状硅工艺FinFET元件形状。该公司是采用其Garand statistical 3D TCAD模拟器来进行模拟。他的结论是,英特尔在22nm之后可能会发现必须转移到FinFET-on-SOI,而尚未引进FinFET的代工厂们,也必须更加关注SOI技术。

今年五月,GSS针对英特尔的三栅极(tri-gate)晶体管进行了模拟,指出该晶体管的截面图呈现梯形,且几乎是三角形的,而非矩形。六月份,GSS指出,矩形FinFET结构具有更优越的性能。Asenov表示,采用FinFET on SOI,将有助于生产出可预先确定和高度不可变的矩形鳍状晶体管。

Asenov在他的博客上表示,他们已经进行了一系列模拟,针对块状硅和SOI上不同栅极长度及不同宽度的FinFET进行了比较。这些FinFET大致都相容于20nm通道长度工艺节点。结论是,在驱动电流方面,FinFET-on-SOI稍微优于FinFET-on-bulk,但在漏电流方面FinFET-on-SOI表现杰出。

如图1所示,SOI FinFET的驱动电流较bulk FinFET高出5%。SOI的优势往往会随着鳍的宽度和栅极长度而减少。

图1:SOI和块状硅的Overdrive电流升压比较。阈值电压和供应电压之间的Overdrive电压是不同的。/资料来源:GSS

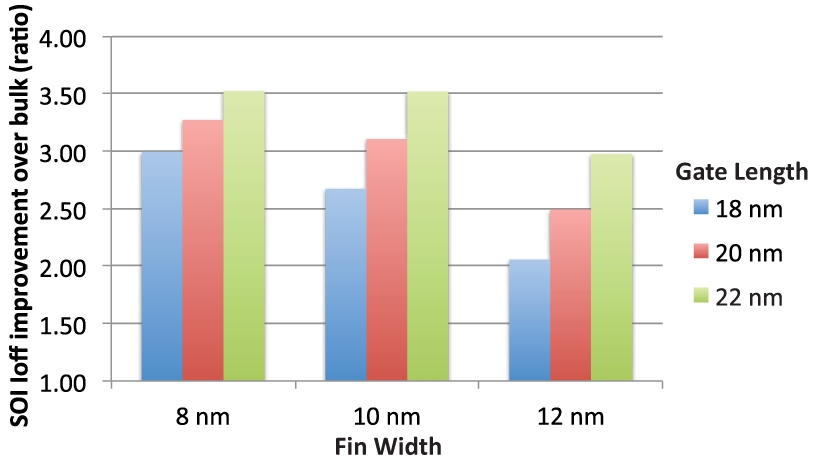

图2显示SOI FinFET的漏电流大约会比相同尺寸的块状硅FinFET元件减少一半至30%左右。Asenov表示,这可望把手机电池寿命提高一倍。此处的SOI FinFET优势会随栅极长度缩减而降低,但却会随着鳍的宽度减小而提升。

图2:SOI和块状硅FinFET在相同时间的漏电流比较。/资料来源:GSS

Asenov认为,英特尔的FinFET呈现三角形横截面,是由于该公司简化了一些放置及蚀刻等high-k栅极隔离材料的工艺步骤。

GSS和格拉斯哥大学(University of Glasgow)的研究人员曾在2011年的国际电子元件会议(IEDM)上发表在SOI上实现FinFET的论文,该论文同时探讨了他们如何满足11nm CMOS节点对更低变异性的要求。另外,Asenov也表示GSS已经与IBM公司合作。
