基于PLC的远程访问的应用
发布时间：2012-7-19 14:24
发布者：1770309616
|

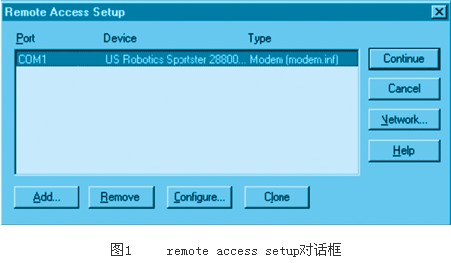

1 引言 在以可编程序控制器（plc）为工业控制系统的生产设备中，往往建立了服务器－客户机的网络结构，两者之间的数据远程访问广泛的进行。现以gefanuc公司90系列的编程软件cimplicity为例，对它的远程访问功能加以介绍。 2 远程访问 ge fanuc 公司的cimplicity hmi软件是基于microsoft windows nt和windows95的产品，使用windows nt或windows 95的远程访问特性就可以让一个在客户机上运行cimplicity hmi软件的用户通过调制解调器访问服务器上的cimplicity hmi工程数据。下面介绍其具体的步骤。 3 远程访问的设置步骤 3.1 服务器的设置（windows nt） 对于一个运行windows nt和cimplicity hmi服务器软件的服务器，需要安装远程访问服务，然后配置远程访问服务器，使之自动启动，然后用户从客户机拨号登录。 （1） 安装远程访问服务 先打开control panel，双击network图标，在network对话框中选择services属性页，点按add。在select network service对话框中从服务列表中选择remote access service，然后点按ok。计算机就会开始安装了。软件安装完成之后，remote access setup对话框自动打开，如图1所示：

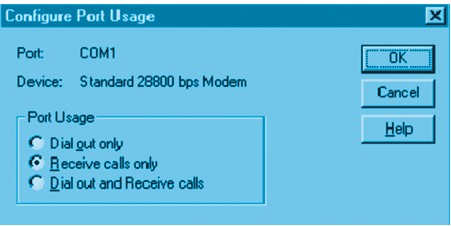

选择configure，configure port usage对话框打开如下。 对于服务器，port usage的最小选择是receive calls only。为调制解调器选择了端口用法后即可点击ok返回。

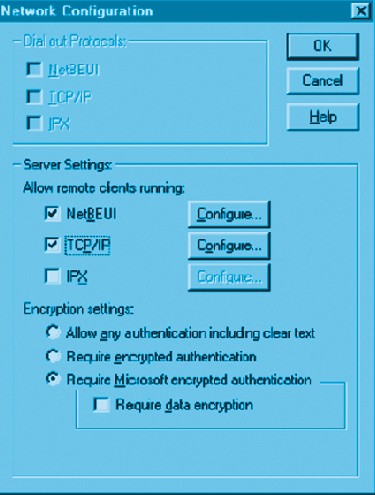

再选择network。network configuration对话框打开。
确保选择server settings中的netbeui和tcp/ip。然后点击netbeui的configure：
在ras server netbeui configuration对话框中，在allow remote tcp/ip clients to access下，选择希望的方式。选择use static address pool，在begin和end域中输入从网络管理员那里申请的两个连续ip地址。begin地址被分配给服务器的调制解调器，end地址则分配给客户机。选择allow remote clients to request a predetermined ip address。然后点击ok返回。进行了这些配置之后需要重新启动计算机。之后还需要配置自动启动和允许用户从客户机拨号登录功能。 （2） 配置自动启动 远程访问服务的startup type在安装时被设为manual。需要将其改为automatic。那么首先打开control panel，双击services图标，在services对话框中双击remote access server，在它的对话框中选择startup type为automatic，点击ok返回即可。 （3） 给予客户拨入许可 从start菜单选择administrative tools，从中打开remote access admin程序，在该窗口中的users菜单上选择permissions。远程访问许可对话框就打开了。在对话框中确保所以需要作为客户拨入的用户都得到了拨入许可，就可返回。 3.2 客户机的设置（windows nt） 对于运行windows nt的客户（cimplicity hmi浏览站），需要安装远程访问服务之后再配置拨号网络。 （1） 安装远程访问服务 同样先打开control panel，双击network图标，在network对话框中选择services属性页。点击add，在select network service对话框中，从服务器列表选择remote access service然后点击ok，计算机就开始安装了。 安装完毕之后，remote access setup对话框会自动打开，选择configure，configure port usage对话框打开，在其中选择希望的调制解调器的端口用法，一般对于客户机而言，port usage的最小选项是dial out only。设置好后返回。再选择network对其进行配置，在这里需要确保dial out protocols选择为netbeui和tcp/ip，然后依次返回。 （2） 安装完远程访问服务器后，还需要进一步配置拨号网络选项。先打开my computer，双击dial-up networking图标，为希望连接的远程访问服务器添加一个项，即可。 3.3 客户机的建立（windows 95） 对于运行windows 95的客户机（cimplicity hmi浏览站），首先要保证安装了netbeui和tcp/ip协议。步骤：打开control panel，双击network图标，选择protocols卡片，确保安装了这两个协议。然后配置拨号网络，步骤：打开control panel，双击add/remove programs图标，在add/remove programs properties对话框中选择windows setup卡片，选择communications，选择details，在communications对话框中，选择dial-up networking，然后点击ok。在add/remove programs properties对话框中点击ok。计算机就开始安装拨号网络选项了。安装完毕后，再配置它的属性。先打开my computer，双击dial-up networking图标，为希望连接的远程访问服务器添加一个项。最后配置网络属性，先打开control panel，双击network图标，在打开的network对话框中选择configuration卡片。选择tcp/ip-》dial-up adapter并显示其属性，然后做下列工作： （1） 禁止dns configuration （2） 让gateway保持空白 （3） 对于wins configuration，选择dhcp for wins resolution （4） 选择obtain and ip address automatically （5） 对于bindings，选择client for microsoft networks （6） 对于advanced，选择none 再选择identification卡片，为计算机输入一个名字，点击ok关闭network对话框，保存所在的修改。 至此远程访问的客户就建立起来了。 3.4 配置hosts文件 由于ras连接不支持cimplicity hmi工程的广播方式，因此每台计算机（包括服务器和浏览站）的ip地址和结点名都必须配置到其它计算机的hosts文件中去。例如：在windows nt环境下，可以在c:winnt35system32 driversetc下找到hosts.sam文件，在windows95环境下，可以在c:windows下找到hosts.sam文件，只需要将hosts文件放在和hosts.sam同样的目录下即可。 4 举例说明 本文采用以下配置作为示例： 服务器：名称为server61，并配有microsoft windows v4.0，cimplicity hmi服务器软件，调制解调器，以太网ip地址为202.114.1.98，两个连续的ip地址-202.114.1.90和202.114.1.91－用于配置远程访问服务。 客户机：命名为client62，并配有microsoft windows95，cimplicity hmi浏览站软件，调制解调器。配置图示如图2所示：

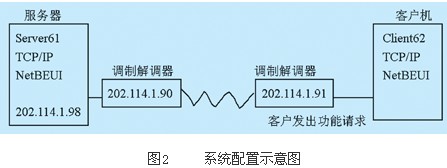

4.1 测试连接 当从客户端拨入服务器并建立连接后，可以进行如下的测试。 （1） 客户端测试 从客户机上要计算机名测试服务器，如下： c:windows》ping server61 pinging server61 ［202.114.1.98］ with 32 bytes of data： reply from 202.114.1.98： bytes=32 time=103ms ttl=128 reply from 202.114.1.98： bytes=32 time=101ms ttl=128 reply from 202.114.1.98： bytes=32 time=99ms ttl=128 c:windows （2） 服务器测试 同理可以从服务器测试客户机，如下： c:windows》ping client62 pinging client62 ［202.114.1.91］ with 32 bytes of data： reply from 202.114.1.91： bytes=32 time《10ms ttl=128 reply from 202.114.1.91： bytes=32 time=1ms ttl=128 reply from 202.114.1.91： bytes=32 time=1ms ttl=128 c:windows 4.2 从客户机访问cimplicity hmi工程 （1） 浏览一个点 在cimedit中打开select a point浏览器时，project域是空的，要想浏览服务器上的点需要在project域中输入服务器的计算机名，如server61。 （2） 打开一个cimview屏幕 想在客户机上打开一个cimview屏幕而其中使用了非严格格式化的数据点，可以使用/project命令行的选项指明服务器上运行的是希望访问的工程。格式如下： cimview /project 这里是服务器计算机名，是想显示的屏幕的路径名。如： cimview/project server61 c:cimplicity hmiscreens1.cim 5 结束语 在实际应用中，可能使用windows更高版本的操作系统，具体的设置步骤差别不大，会更为简便。该远程数据访问功能在实际工程得到了应用，效果良好。 |
