可在868MHz和915MHz频率下工作的小尺寸、高性能的新型片式天线（Vishay）

发布时间：2012-6-5 09:55 发布者：eechina

关键词：天线

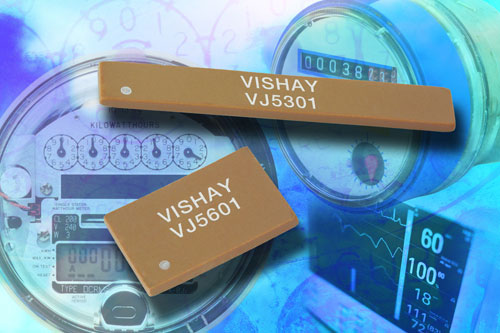

Vishay推出四款小外形尺寸、高性能的MLCC器件--- VJ5301M868MXBSR、VJ5601M868MXBSR和VJ5301M915MXBSR、VJ5601M915MXBSR，这些器件可分别接收和发送868MHz和915MHz的数字信号，扩充了其陶瓷片式天线产品线。

新款Vishay Vitramon片式天线采用了Vishay的特殊材料和制造技术，符合便携式通信的MBRAI标准，同时保持35mm x 5mmx 1.2mm(VJ5301M868MXBSR和VJ5301M915MXBSR)和15.5mm x 10.5mm x 1.2mm(VJ5601M868MXBSR和VJ5601M915MXBSR)小尺寸外形。器件具有50Ω的不平衡调谐接口，工作温度-40℃～+85℃。

今天发布的片式天线适用于医疗遥测和仪表、工业自动化、报警和家用自动系统、燃气表和水表、遥感和控制，以及长距离RFID。在这些应用里，器件不需要配套使用大型外置触角天线，有助于降低成本。

VJ5301M868MXBSR、VJ5301M915MXBSR、VJ5601M868MXBSR和VJ5601M915MXBSR采用贵金属电极技术(NME)和湿法加工工艺，具有高可靠性、陶瓷氧化物本体结构。符合RoHS的片式天线也符合per IEC 61249-2-21的无卤素规定，可用标准的回流焊安装到PCB板上。

器件规格表：

型号	工作频率 (MHz)	尺寸 (mm)	半功率调谐带宽 (MHz)	频率范围 (MHz)
VJ5301M868MXBSR	868	35 x 5 x 1.2	100	820 ～ 920
VJ5601M868MXBSR	868	15.5 x 10.5 x 1.2	140	800 ～ 940
VJ5301M915MXBSR	915	35 x 5 x 1.2	160	835 ～ 995
VJ5601M915MXBSR	915	15.5 x 10.5 x 1.2	160	835 ～ 995
