MPC5668G:汽车网关解决方案
发布时间:2012-5-10 10:35
发布者:1770309616

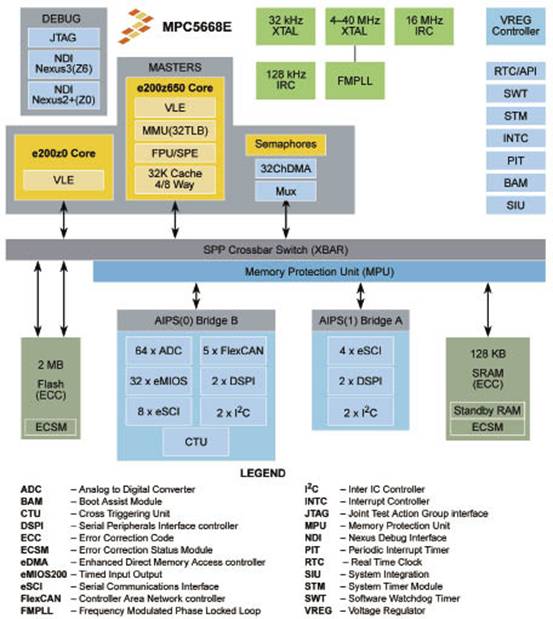

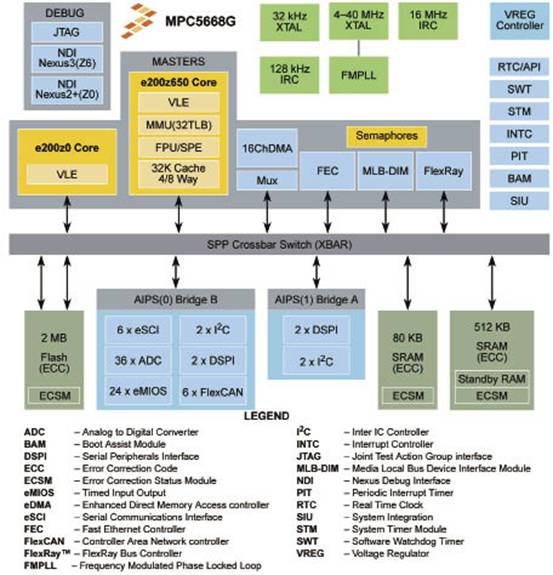

Freescale公司的MPC5668x系列是Qorivva 双核32位MCU,集成了FlexRay,以太网和媒体本地总线。MPC5668x系列采用32位CPU核(e200z650)和Power架构(Power Architecture)兼容,速率高达116MHz,2MB闪存,Nexus开发接口(NDI)和IEEE-ISTO 5001-2003,主要用在汽车网关和车体控制模块和中央网关。 汽车产品中的电子含量在不断的提高。多种通信协议,包括消费类协议,使其深入到汽车市场,让这些电子元件可以协同工作。 32位Qorivva MPC5668G MCU,采用双核Power Architecture技术,在一个单独的点上,将找到的针对汽车领域的所有通信协议连接在一起。双核架构提供了保持实时操作所需的性能,并由一个强大的第三方生态系统进行支持。 图1 MPC5668G方框图 MPC5668x主要特性 •复杂的32位CPU内核 (e200z650) –符合Power Architecture嵌入式目录 – 32kB标准的快速缓存,带有线锁和8 条存储缓冲器16 –执行速度静态至116 MHz • 32位I/O处理器 (e200z0) –执行速度至1/2 CPU内核速度(58MHz) • 2MB片上闪存 –在编程和擦写的操作过程中支持读取,多个模块还允许EEPROM仿真 • 512kB+80kB (592kB)片上ECC SRAM (MPC5668G) • 128kB片上ECC SRAM (MPC5668E) • 16条存储器保护单元(仅MPC5668E) •直接存储器访问控制器 – MPC5668G上的16通道 – MPC5668E上的32通道 •快速以太网控制器 –支持10Mbps和100-Mbps IEEE 802.3 MII, 10Mbps 7线接口 – IEEE 802.3 MAC (符合IEEE 802.3 1998版本) •媒体本地总线 (MLB)接口 (MPC5668G only) –支持16个逻辑通道,最大速度1024 Fs •中断控制器(INTC)支持316个外部中断矢量 (保存了22个) •系统时钟 图2 MPC5668E方框图 –调制的频率相位锁定环 (FMPLL) – 4MHz~40 MHz晶体振荡器(XTAL) – 32 kHz晶体振荡器 (XTAL) –专用的16 MHz~128 kHz内部RC振荡器 •模数转换器(ADC)模块 – 10位A/D分辨率 – 32个外部通道 – 36个内部通道(MPC5668G) – 64个外部通道(MPC5668E) •交叉触发单元(仅MPC5668E) –适用于ADC的内部转换触发 –可由内部计时器或eMIOS200进行触发 •连续的串行外设接口 (DSPI) –四个单独的DSPI模块 –全双工,同步传输 –主模式或从模式操作 • IC内通信(I2C)接口 –四个单独的I2C模块 –多从主操作 •串行通信接口 (eSCI)模块 –双通道 DMA 接口 –可配置为LIN主线 • eMIOS200计时的输入/输出 – 24通道,16位计时器 (MPC5668G) – 32通道,16位计时器(MPC5668E) •控制器局域网(FlexCAN)模块 –符合CAN协议规格,版本2.0B有效 – 64个邮箱,每个都可配置为发射或接收 •双通道lexRay控制器 – lexRay 协议规格1,A版本的完全执行 – 128信息缓冲器 • JTAG控制器(仅MPC5668G) –符合 IEEE 1149.1-2001规定 • Nexus开发接口(NDI) –仅可采用256 MAPBGA封装 –符合 IEEE-ISTO 5001-2003要求 –在e200z650上支持Nexus 3级开发 – 在e200z0上支持Nexus 2+级开发 •内部稳压器允许从单元件进行操作 • 3.3 V或5 V电源 MPC5668x目标应用 •汽车网关 •车身控制模块和中心网关 图3 MPC5668G评估板(EVB)功能框图 MPC5668G评估板 MPC5668评估板(以下简称EVB)提供一种对于MPC5668系列微控制器进行简易客户评估的方法,并且可以促进硬件和软件开发。 MPC5668系列采用208MAPBGA封装。支持Nexus调试的256MAPBGA封装也可用于开发。 EVB主要面向试验台/实验室,并且已经采用元件所指定的正常温度。(+70°C)。MPC5668G评估板主要特性 EVB提供了下列的主要特性: • MCU插槽支持208BGA生产封装和256BGA开发封装 •采用板上调试器的单独的12V~14V外部电源输入提供了所有所需的EVB和MCU电压,可以通过一个2.1mm筒形电源插座和2路级连接器供应电源,如果需要的话,在车内可以采用12V的运行电压 •灵活的板上电源配置,如果需要可以 选择将内部MCU稳压器旁路处理 •主电源开关和稳压器状态LED—稳压器连接到ADC来允许进行监测。 •利用复位状态LED进行的用户复位转换 •用户可配置的低压抑制以监视3.3V和5V稳压器的状态 •通过一个专用的跨接线来对BOOTCFG状态进行控制 •灵活的MCU时钟选项 – 40MH振荡器晶振 – 32Khz钟表晶振 – SMA连接器,以允许支持外部时钟 – 8Mhz振荡器电路 • MCU-CLKOUT信号上的SMA连接器用于简易存取 •标准的14-pin ONCE调试连接器和 38引脚 MICTOR Nexus连接器 •在0.1”引脚间距的头儿的规则的端口群上,可以访问所有的MCU信号 • DSPI A 信号可以配线到一系列的转换寄存器上,以允许创建32位平台端口 •通道A和B可以通过一个最大的物理接口配线到一个标准的DB9内孔连接器(符合PC RS-232标准)上 • SCI通道C和D可以配线到LIN接口头(0.1”)和molex连接器上,两者都具有完全的物理收发器 • FlexCAN通道A和B可以通过飞利 浦公司支持3.3V和5V输入的的高速 CAN收发器配线到0.1”的头上 和DB9连接器上 • FlexCAN通道C、D、E和F可以通过DB9连接器配线到原型区域,可以简易的集成额外的CAN物理接口。 •用户的原型区域包括一个0,1”通孔盘的网格,可以轻松的访问EVB区和电源轨 •布线到美国国家半导体公司的以太网信号和集成和磁极的Pulsejack RJ45连接器 •布线到SMSC MOST INIC的MLB信号采用Tyco的光电收发器INIC JTAG和MLB监视器端口支持光学 ROM INIC或MLB150上SMSC中的子卡 • 4个可用于开发的有源、低LED和4个按钮开关 •可以从与ADC通道O连接的多个电阻器选择跨接线,在VRH和VRL间进行驱动 •在整个EVB布置上,可以自由散步GND测试点(表面安装回路) 详情请见: http://www.eechina.com/thread-85523-1-1.html 来源:网络 |
