具20uVRMS低噪声的双通道、正/负、±20VIN、±150mA LDO（凌力尔特）
发布时间：2012-4-19 11:11
发布者：eechina
|

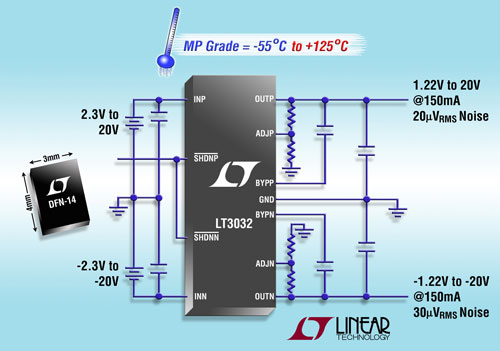

凌力尔特公司 (Linear Technology Corporation) 推出具高可靠性 MP 级和更宽温度范围的 LT3032 新版本，该器件是双通道、低噪声、正/负低压差电压线性稳压器。在满负载时，它在每通道上以 300mV 压差提供高达 ±150mA 的连续输出电流。LT3032 具有 ±2.3V 至 ±20V 的宽输入电压范围，提供 ±1.22V 至 ±20V 的可调输出电压。就正输出轨而言，在非常宽的 10Hz 至 100kHz 带宽上，单个电容器提供仅为 20uVRMS 的超低噪声工作，而负轨的噪声仅为 30uVRMS。LT3032 的输出电压容限在整个电压、负载和温度范围内为高度准确的 ±3%。该器件具有宽输入和输出电压范围、快速瞬态响应、以及每通道 30uA (工作时) 的低静态电流和停机时电流 <3uA (总值)，使其非常适用于需要优化运行时间的便携式电池供电系统以及双极性运放 / 仪表电源和低噪声电源的应用。 LT3032 采用非常小和低成本的陶瓷输出电容器工作，从而优化了稳定性和瞬态响应。该器件配合仅为 2.2uF 的输出电容器就可稳定。使用这些纤巧的外部电容器时，无需像其他很多稳压器常见的那样要增加串联电阻 (ESR)。LT3032 的内部保护电路包括输出反向保护、限流和过热限制。 LT3032 MP 级器件在可调和固定 (±5V、±12V 和 ±15V) 电压版本都提供了 -55°C 至 +125°C 的工作结温范围，采用 14 引线 4mm x 3mm QFN 封装，占板面积非常紧凑。该器件有现货供应，千片批购价为每片 5.95 美元。如需更多信息，请登录 www.linear.com.cn/product/LT3032。
性能概要：LT3032 • 输出电流：±150mA • 工作结温范围：-55°C 至 +125°C (仅 MP 级) • 低噪声：20uVRMS 正轨，30uVRMS 负轨 (10Hz 至 100kHz) • 低压差电压：300mV • 低静态电流：每通道 300uA • 宽输入电压范围：±2.3V 至 ±20V • 可调输出电压：±1.22V 至 ±20V • 输出容限：在整个负载、电压和温度范围为 ±3% • 采用 2.2uF 陶瓷电容器可稳定 • 低停机电流：总电流值 <3uA (典型值) • 可在反向输出电压条件下起动 • 过热限制和限流 • 扁平 4mm x 3mm DFN-14 封装 |
