高线性度2300～4000MHz上/下变频SiGe混频器（Maxim）
发布时间：2010-3-8 09:41
发布者：嵌入式公社

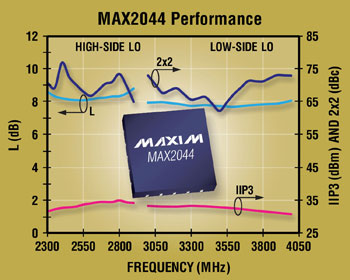

Maxim推出业内性能最佳的完全集成、2300MHz至4000MHz SiGe无源混频器MAX2044。器件专为LTE、WiMAX和MMDS无线基础设施应用而设计，在极宽的工作带宽范围内具有无与伦比的线性度和噪声性能，以及极高的元件集成度。作为下变频器使用时，该款IC可提供32.5dBm的IIP3、21dBm的IP1dB、7.7dB的转换损耗以及8.5dB的噪声系数。此外，器件还具有优异的2阶和3阶杂散抑制。作为上变频器使用时MAX2044具有同样出色的性能，其IIP3为33.5dBm、LO ±2IF抑制为60.2dBc、转换损耗仅为7.7dB。这些参数使MAX2044理想用于要求严格的基站应用，这些应用中高线性度和低噪声系数对于增强接收器和发送器性能极为重要。器件支持3.1GHz至3.9GHz LTE和WiMAX基站的高端和低端LO注入架构；MAX2044还能够配置用于2.3GHz至2.9GHz LTE、WiMAX和MMDS高端注入架构。
作为完整的SiGe上/下变频器，MAX2044集成了最先进的双平衡混频器内核、LO放大器、两个非平衡变压器以及十几个分立元件。这种高度集成特性将混频器所需的电路板空间降低了40%，分立元件数量减少了33%。MAX2044优异的68dBc 2RF - 2LO性能(带有-10dBm RF调谐)还简化了相邻谐波分量的滤波要求，使滤波器的设计更为简单且性价比更高。 MAX2044提供紧凑的5mm x 5mm、20引脚TQFN封装，与MAX2029/MAX2031/MAX2032 650MHz至1000MHz混频器和MAX2039/MAX2041/MAX2042 1700MHz至3000MHz混频器引脚相似。该系列无源上/下变频器非常适合多个频段采用相同PCB布局的应用。 Maxim公司电话：010-62115199，传真：010-62115299，网址：http://china.maxim-ic.com。 |
