TiWi－SL：2.4GHz WLAN解决方案
发布时间：2012-4-13 12:27
发布者：1770309616
|
LS Research公司的TiWi-SL是高性能2.4GHz 802.11b/g WLAN模块，包括了必需的PHY，MAC和支持WLAN应用的网络层。模块和IEEE 802.11b/g兼容,WLAN发送功率+19.0dBm或+15dBm，WLAN灵敏度为-85dBm或-70dBm，工作电压2.9V~3.6V。主要用在HVAC控制、智能电网、传感器网络、医疗、家庭自动化和监测。 TiWi-SL是一款高性能2.4GHz WLAN模块，它在一个已经验证的引脚空间内，包括一个IP联网栈。 这一模块包括所需的PHY、MAC和网络层，以通过与主机微控制器与其他嵌入式处理器的简易SPI连接支持WLAN应用。

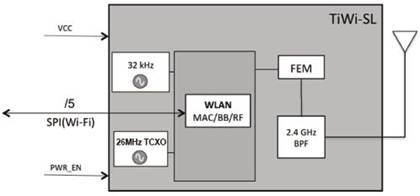

图1 TiWi-SL模块方框图

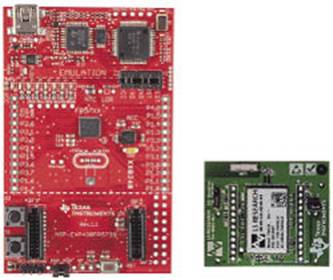

图2 实验板和TiWi-SL EM板外形图 TiWi-SL模块主要特性 •符合IEEE 802.11b/g标准 •典型的WLAN发送功率：+19.0 dBm，11 Mbps，CCK（b） - +15dBm，54 Mbps，OFDM（g） •典型的WLAN灵敏度：-85 dBm，8% PER，11 Mbps - -70dBm，10% PER，54Mbps •小的点位面积：14 mm×21mm •外形高度低：2.3 mm •工作电压：2.9V~3.6V •工作温度：-40℃~+85℃ •嵌入式网络栈 •无线安全WEP，WPA个人版，WPA2个人版 •适用于PCB/芯片天线馈源的终端 •基于TI公司CC3000收发器的紧凑型设计 • SPI主机接口 •与微控制器的微处理器的简易集成 •世界认同：FCC (美国)，IC (加拿 大Canada)，ETSI (Europe) •符合RoHS的要求 •与LSR设计服务进行顺畅开发 TiWi-SL模块应用 • HVAC控制，Smart Energy •传感器网络 •医疗设备 •家庭自动化 •家庭监视 TiWi-SL模块主要特性

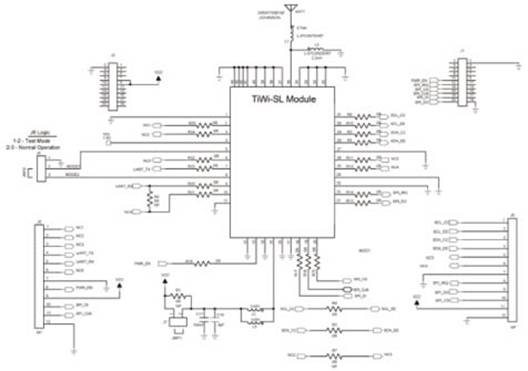

图3 TiWi-SL EM板电路图

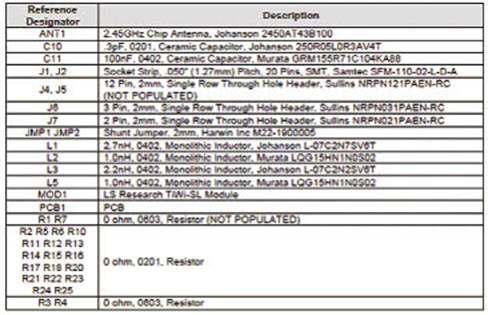

表1 TiWi-SL EM板材料清单(BOM) WLAN特性： •符合IEEE802.11b/g的WLAN MAC基带处理器和RF收发器 •符合IEEE Std 802.11d，i PICS标准 •支持串行调试接口 •支持串行外设接口（SPI）主机接口 •媒质存取控制器（MAC） - 嵌入式ARM中央处理单元（CPU） - 采用64位、128位WEP、TKIP或AES键、基于硬件的加密/解密 - 支持无线保真（Wi-Fi）保护存取（WPA和WPA2.0）和IEEE的要求 - Std 802.11i •基带处理器 • 2.4GHz音频 - 数字音频处理器(DRP) 的采用 - 内部 LNA - 支持：IEEE Std 802.11b，802.11g，802.11b/g 支持网络栈的协议 •传输层 - TCP - UDP •网络层 - IPv4 - Ping - DHCP - DNS客户机程序 •链路层 - ARP 无线安全系统特性 •支持的模式 - 公开的(无安全性) - WEP - WPA-个人版 - WPA2-个人版 •支持的编密码类型， - WEP - TKIP - AES - Open TiWi-SL EM评估模块板是一个面向LS Research TiWi-SL 802.11 b/g Wi-Fi模块的评估平台。在从器件和主器件TiWi-SL模块之间的通信是通过一个SPI接口进行的。 LSR 001-0001双极天线用于LSR 080-0001 U.FL至反极SMA线的连接和Hirose PCB安装型U.FL连接器，从而为LSR TiWi-SL无线模块提供一个额外的安装天线。 详情请见: http://www.eechina.com/thread-86312-1-1.html 来源：中电网 |
