数字笔

发布时间:2012-4-10 20:04    发布者:1770309616
关键词: 红外线超声波 , 手写笔记 , 数字笔 , 数字化
  最近,能够把写在纸上的记录和图画直接转化成数据的“数字笔”备受关注。通过结合智能手机和云服务,其便利性得到了显著提升。从个人用途到商务用途,该领域蕴藏着广泛的可能性。
  想要查询重要的会议记录,结果把笔记本翻了个底朝天,就是找不到要找的地方。早知如此,就不嫌麻烦,提前把会议记录输入到电脑里了……
  这恐怕是每个人都曾经有过的经验。如今,一款能够使人不再为此而烦恼的便利商品成为关注焦点,那就是数字笔。

  数字笔的基本使用方法与普通笔一样。笔中有圆珠笔芯,可以直接在笔记本和纸张上书写。书写完成后,写好内容或图画能够转化成图像数据,通过智能手机和个人电脑进行管理。
  利用光速与音速之差
  数字笔是如何把写在笔记本上的笔迹数据化的呢?从使用的技术来说,大致有两种方法,分别为“红外线超声波方式”和“点印方式”。

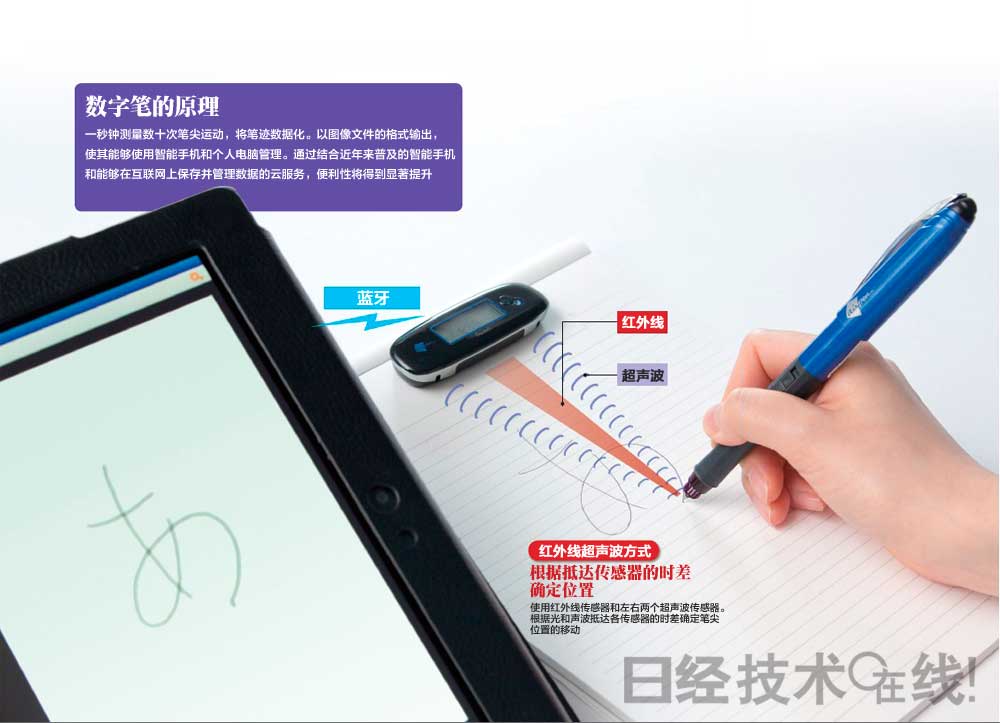

  红外线超声波方式主要应用于个人用数字笔。由内置红外线和超声波发射器的笔身,以及具有红外线超声波接收功能的接收器组成。
  首先,使用附带的夹子将接收装置牢牢固定在纸张上缘。然后,当开始书写,数字笔承受的笔压超出一定范围时,笔芯后端的开关受到挤压,发射出红外线,与接收器连接。此时,数字笔还会发射超声波。
  接收器内置左右两个超声波接收器和1个红外线接收器。由于光(红外线)速快于音(超声波)速,所以接收器接收到笔尖发出的红外线的时间要早于同时发出的超声波。
  而且,根据笔尖位置的不同,超声波抵达左右超声波接收器的时间也存在微妙的差别。接收器通过计算其时间差,确定笔尖的位置。为了准确掌握笔尖的移动,1秒钟要重复计测数十次。

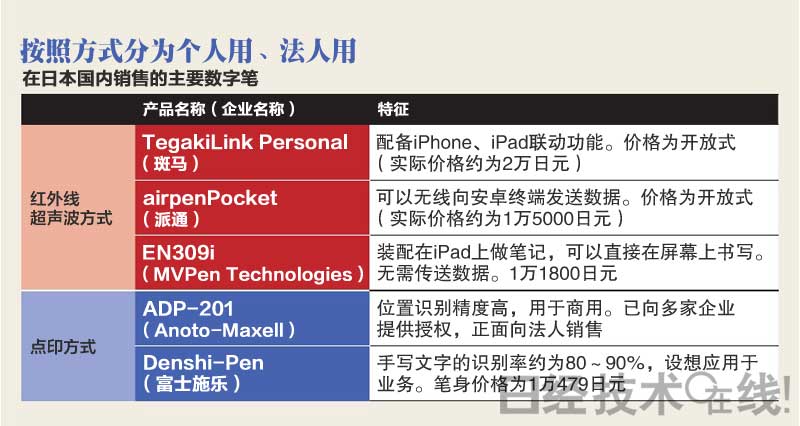

  采用红外线超声波方式产品的主要生产商包括斑马(ZEBRA)、派通(Pentel)、MVPen Technologies。使用的基本技术均为以色列技术风险公司飞马技术(Pegasus Technologies)所开发。

  这种方式的优点在于保存数据的存储器安装在接收器一侧,笔身只有大约20g。接收器也十分轻巧便携,横宽约为6cm,重约20g。
  保存在接收器中的笔迹数据能够自动转换为图像格式,传送至智能手机和个人电脑。以派通的“airpenPocket”为代表,为接收器配备蓝牙无线通信功能,无需连线即可与智能手机和个人电脑联动的产品也已经问世。
  派通数字笔营业部课长田岛宏表示,“随着智能手机的普及和云服务的推出,数字笔的关注度陡增”。派通和斑马都同时提供在智能手机和个人电脑上管理数据的软件。
  如今,更加便利的数字比应用环境如今正在逐渐建立起来。这归功于使用网络的云服务的推出。
  与数字笔相辅相成的云服务的代表是“Evernote”。利用这项服务可以在网络上保存数据,而且可以自由检索。即使笔记本不在手中,用户也可以在公司或是家中,通过多部智能手机和个人电脑浏览数据。
  派通合作的云服务“O-RID KYBER”除了数据保存之外,还提供收费的“人工OCR”服务,可以将图像数据代录为文本。
  如果不介意将数据保存在网上,通过结合数字笔和云,用户有望获得更便于工作的环境。
  MVPen Technologies利用红外线超声波方式,推出了“连纸质笔记本都不需要”的产品。只要在iPad上安装接收器,使用专用笔,就能够像做笔记一样在屏幕上直接输入文字。而且能写出指尖无法实现的细小文字或是绘图。由于数据直接保存在iPad中,因此还省去了数据传输的麻烦。当然也可以结合云服务。
  直接使用iPad替代笔记本的产品也已经问世
  (MVPen Technologies的EN309i)
  MVPen Technologies日本地区总经理粟山茂自豪地说道:“虽然也有一些使用手写笔输入的类似产品,但存在手腕碰到屏幕后误识别的问题。而使用红外线超声波方式可以屏蔽屏幕的触控传感器,使用起来更加方便”。
  但红外线超声波方式同样存在弱点。笔尖与接收器之间如果存在遮挡物,红外线和超声波就会受阻。而且,因为需要设置接收器,所以在需要马上记录的时候也比较麻烦。
  通过微细点阵确定位置
  没有上述弱点的方式是点印方式。这种方式使用内置光学摄像头和存储器的笔,以及印刷了无数个微细点的专用纸。
  最为普及的是瑞典安诺拓(Anoto)开发的技术。在日本,该公司与日立麦克赛尔的合资公司Anoto-Maxell向大日本印刷和普乐士(PLUS)等合作企业提供了技术授权。实际业务由合作企业开展。

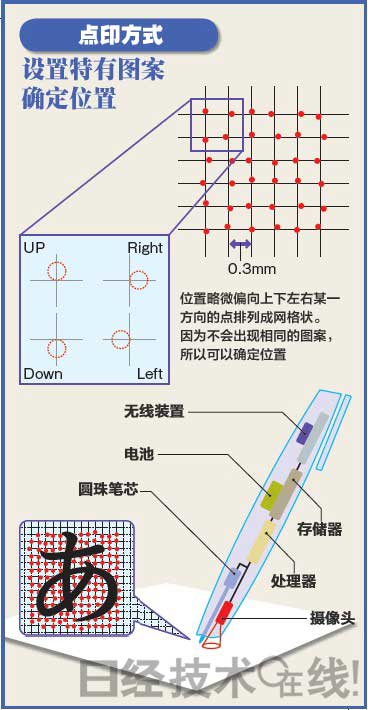

  安诺拓的技术需要事先在纸张上印刷间隔约为0.3mm的点,使这些点排列成网格状。与普通网格相比,各点的位置略微偏向上下左右的某个方向。笔中内置的红外相机一次能够读取36个(6×6个)点。
  每一种6×6点图都只在纸上特定的位置出现一次。因此可以准确地判断出笔尖的位置。图像处理一秒钟重复75次,能准确掌握笔尖的运动。Anoto-Maxell社长高桥侑孝解释说“点图有6垓(1垓=1020)种,换算成面积相当于欧亚大陆”。
  富士施乐去年12月上市的“Denshi-Pen”在使用特有点图方面与之相同。而且在能够参考笔顺识别手写文字的软件方面具有优势。在今后,该公司计划增加能够印刷点图的打印机和复合机的种类,提高报告单记录等业务的便利性。
  安诺拓的产品得到了众多企业的采用,不少企业的购置费用甚至达到数千万日元以上。富士施乐的Denshi-Pen的笔身为1.0479万日元,报告单制作套装为5.229万日元,非常适合中小企业。
  点印方式需要在笔身中嵌入摄像头和存储器。因此,笔的尺寸略粗。但另一方面,没有制约性是其魅力所在,只要有纸和笔,随时都可以使用。
  举例来说,在访问客户的时候,很多人不好意思啪啦啪啦地敲击键盘。在设备维修检查等场合,有时必须在没有桌子的地方填写报告单。在过去,这些业务往往还要回到公司后重新在个人电脑中录入数据。富士施乐研究技术开发本部GPM青沼英一对数字笔寄予了厚望,他表示:“个人电脑数字化没能实现的最后一个领域正是数字笔可以大显身手之处。”
