涵盖 4.6GHz RF 频率范围的高线性度下变频混频器LTC5544（凌力尔特）
发布时间：2012-3-29 10:45
发布者：eechina
|

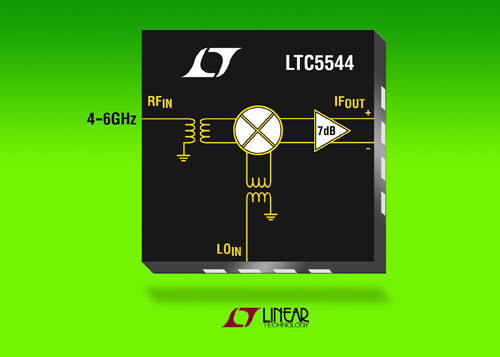

凌力尔特公司 (Linear Technology Corporation) 推出 4GHz 至 6GHz 大动态范围下变频混频器 LTC5544。LTC5544 混频器可提供高线性度和 25.9dBm IIP3 (输入 3 阶截取)，由于集成了 IF 放大器而能提供 7.4dB 的高转换增益，噪声指数为 11.3dB。这些性能特点使主接收器和数字预失真接收器能实现卓越的动态范围性能。此外，LTC5544 的 RF 输入可以承受很强的干扰信号，而不会显着降低其噪声指数，因此保持了接收器灵敏度并提高了坚固性。LTC5544 采用 3.3V 单电源工作而不会有损性能，同时可保持最低功耗。 LTC5544 能达到 6GHz 频率，非常适用于多种无线系统，例如点对点宽带微波链路、无需许可证的 5GHz WiMAX 无线设备、卫星接收器、雷达系统、航空电子系统、公共安全无线设备和 RF 测试系统。 LTC5544 在芯片上集成了高增益 IF 放大器，可支持高达 1GHz 的 IF 频率。该器件还集成了 LO 缓冲器和两个 RF 平衡-不平衡转换器。它们使 RF 和 LO 输入能以单端和 50Ω 匹配工作。LO 输入仅需要 +2dBm 的驱动电平。这些特点简化了设计，且需要较少的外部组件，从而构成了小尺寸的解决方案。 LTC5544 采用 3.3V 单电源工作，吸取 194mA 电流。LTC5544 具 0.6µs 接通和关断时间 的断电功能，支持突发模式 (Burst Mode) 工作或 TDD (时分双工) 系统。当禁止工作时，该器件消耗的最大电流为 500µA。LTC5544 采用 16 引线、4mm x 4mm 塑料 QFN 封装，已有现货供应。千片批购价为每片 8.50 美元。如需更多信息，请登录 www.linear.com.cn/product/LTC5544。
性能概要：LTC5544 |
