0.4mm和0.5mm WLP的PCB设计注意事项及指南
发布时间：2012-3-16 11:42
发布者：eechina
|
作者：Maxim公司资深应用工程师Anthony Sarcos 应用工程师Sami Sirhan 设计系统级电路时，PCB基板成本相当高。减小占用PCB面积的方法之一是采用更小的IC封装，例如晶圆级封装(WLP)。从而有效节省PCB面积，如果规划合理，还有助于节约成本。 由于封装直接安装在硅基片，且不使用接合线，所以WLP比之前的封装尺寸小很多。可节省缩短生产周期、降低封装成本。然而，为了将PCB成本降至最低，还必须考虑电路板布局。本文介绍使用WLP封装时设计PCB需要注意的事项，旨在帮助开发PCB布局设计，提高产品的可靠性。 SMD和NSMD焊盘 进行布线之前，首先要考虑的是WLP芯片安装。WLP封装图给出了芯片PCB布局的信息(封装尺寸、容差、引脚焊球间距)。创建WLP的布板时需要考虑的另一问题是IC引脚使用的焊盘类型。焊盘选项有阻焊层限定(SMD)和非阻焊层限定(NSMD)，如图1所示。

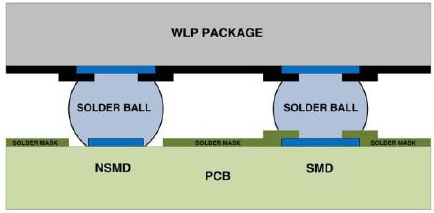

图1: WLP布板需考虑IC引脚所用焊盘的类型，分为阻焊层限定(SMD)和非阻焊层限定(NSMD)。 顾名思义，SMD焊盘使用阻焊层限定焊接焊球的焊盘。这种方法降低了焊接期间或解焊过程中焊盘剥离的可能性。缺点是这种方法减小了用于焊球连接的覆铜面积，并减少了相邻焊盘之间的距离。这就限制了焊盘之间走线的宽度，可能影响过孔的使用。 NSMD焊盘使用覆铜限定焊接焊球的焊盘面积。这种方法为焊球连接提供了更大面积，焊盘之间的空间更大(相对于SMD)，允许走线的宽度更大，使用过孔更灵活。该方法的不利之处是焊接和解焊过程中容易发生焊盘剥离。 强烈推荐NSMD。这种焊盘具有更好的焊料连接，使焊料参与封装焊盘。开始WLP封装的PCB设计时，应考虑这两种焊盘类型，根据具体的目标应用，权衡其优缺点。注意，单个WLP布板可使用这两种方法。 焊球间距 Maxim提供各种焊球间距为0.4mm或0.5mm的WLP封装IC。焊球间距指的是IC上焊球(即引脚)之间的距离。按两个相邻焊球的中心间距测量距离。焊球间距越大，焊盘之间用于布线的空间就越大。 0.5mm焊球间距设计比其0.4mm的余地稍大。0.5mm焊球间距使焊球中心间距达到大约19.7mil。典型焊盘大小为8.7mil，焊盘之间有11mil的空间用于布线。采用3.5mil的走线穿过焊球之间，能够在两个焊盘之间轻松布置大约4mil的最大走线宽度。使用1oz铜(Cu)的4mil宽走线时，通过走线的电流限制在大约220mA。采用2oz铜时，通过4mil走线可驱动380mA电流。0.5mm焊球间距WLP封装的空间和尺寸见图2。

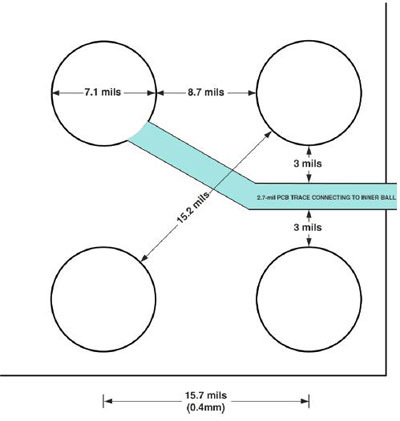

图2: 0.5mm焊球间距WLP封装的空间和尺寸。 0.4mm(15.7mil)焊球间距设计比0.5mm设计稍为复杂。两个焊球之间用于布线的空间小很多，这意味着限制更多，灵活性更小。典型焊盘大小为7mil，焊盘之间有8.7mil的空间用于布线。内部走线每侧空间为3mil时，则只有大约2.7mil的走线宽度可用。0.4mm焊球间距WLP封装的空间和尺寸如图3所示。使用1oz铜(Cu)的2.7mil宽走线时，通过走线的电流限制为大约160mA。对于更小的焊球间距，例如0.4mm，使用更厚的铜可能是个问题，因为走线宽度小于铜宽(例如2oz铜=2.8mil)。这会造成走线净宽在经过蚀刻/电镀处理后小于2.7mil。表1列出了常见PCB制造厂推荐的走线宽度和铜厚。 表1: 推荐布线宽度。
图3: 0.4mm焊球间距WLP封装的空间和尺寸。 替代走线 如果设计中不能在WLP焊盘之间使用更细的走线，例如更小焊球间距的WLP(即0.3mm)，可使用其它选项，但是也均存在其自身的不足。选项之一是采用激光钻孔的过孔，带来的PCB成本很高。之所以需要激光钻孔是因为机械钻孔存在设备限制(比如最小10mil的钻头尺寸)，以及WLP IC占位的相邻及对角焊盘之间的间距限制。激光钻孔是一种PCB制造工艺，它直接在WLP焊盘上钻出过孔，然后填料，能够在内层走线。如果应用中的PCB已经在使用激光钻的过孔(例如高端音频应用或手机)，PCB成本就不是问题。然而，如果应用要求PCB必须具有更低的成本(例如有些LCD显示屏)，那么就必须考虑额外的成本。 另一种不太常见的替代方法是采用错列焊球阵列WLP封装。通过将WLP芯片上的焊球交错排列，就能有更大的空间排列更宽的走线。并不是所有WLP芯片都提供交错焊球阵列，但是需要在最初的设计阶段仔细规划。有些WLP芯片可能去掉一些内/外引脚，这也可以为内层提供更大的过孔或排列更宽引，需要在设计早期谨慎考虑，同时还要考虑部件可能的第二货源要求。 本文总结 本文介绍了一些基本的布板设计注意事项，帮助设计人员了解使用0.4mm和0.5mm焊球间距WLP封装IC时的PCB布局。还讨论了焊盘类型(SMD和NSMD)、焊盘之间走线的最大允许宽度，以及焊盘之间走线的替代方案(激光过孔、交错阵列WLP等)，提高采用WLP设计时的意识。 |
