单片机在新能源汽车中的创新应用

发布时间:2012-3-14 13:35    发布者:1770309616
关键词: MCU , 创新应用 , 单片机 , 汽车应用 , 新能源汽车
2011年,随着比亚迪汽车光环的幻灭,本土纯电动新能源汽车产业曾一度陷入低迷状态,饱受争议。但正像富士通半导体市场部产品经理丁洁早最近在深圳一场题为“2012产业和技术展望”媒体研讨会上指出的,“尽管最近几年新能源汽车受到很多挑战,包括电池技术瓶颈、汽车成本尚高、基础设施还不够完善等,但实际上无论从国家政府层面还是汽车厂商,发展新能源汽车的愿望是没有变的,而且依然很迫切,因为能源安全和环境污染问题刻不容缓。”
  新能源汽车所面临的这些挑战必将推动半导体厂商、汽车厂商甚至是商业运营相关方面(如国家电网、中石油、中石化)通过各种技术和商业手段设法解决,而国家还有地方政府对于新能源的补贴依旧会不断加大。“油价日益上调,特别是中东的局势,包括叙利亚,伊朗,中东局势不稳定。可以肯定2012年突破150美元,甚至是200美元也是非常高概率的事件,从而倒逼市场推出纯电动新能源汽车的替代计划。”丁洁早认为。
  图1:富士通半导体市场部产品经理丁洁早认为能源危机正倒逼市场推出纯电动新能源汽车的替代方案。
  据悉,2012年各大汽车厂商都在规划更加适合市场需求的入门级新能源汽车产品,政府将会和具体运营公司一起给充/换电站的基础设施建设安排更多的资金配套和给予政策支持。“作为汽车半导体的重要供应商,富士通半导体2012年将在新能源汽车市场发力,包括跟合作伙伴一起合作,使新能源汽车真正从1万台发展到10万台甚至到50万台,到2016年达到百万台的产业规划。” 丁洁早表示。
  丁洁早在本次媒体研讨会上从半导体厂商的角度,重点分享了2012年促进新能源汽车快速发展的市场动因和MCU在新能源汽车中的创新应用。
  “插电混动”重返市场热点
  丁洁早首先分析了全球新能源汽车发展的大致格局。2012年,中国预计将会在新能源汽车的车型数量和充换电站的基础设施建设上取得领先优势,但是在新一代动力电池和驱动电机控制方面还需要更多创新。美国政府的政策则集中在动力电池的技术研发和产业化,他们的想法是“谁掌握了动力电池技术,谁就占领了电动汽车未来”。欧洲方面将会继续把全球优秀合作伙伴的技术整合在一起,推动新能源汽车产业的联合开发,同时利用发展中国家的巨大市场潜力和低廉生产成本,来迅速占领市场。日本将会继续推动他们在混合动力电动汽车的发展规划,同时推动新能源汽车的全球出口。
  他强调,新能源汽车发展的成败关系到未来中国国家石油安全,中国重点发展和补贴纯电动(EV)和插电式混合动力汽车(PHEV),纯电动汽车将是最终的发展目标,中短期内将以插电式混合动力车作为重点发展的过渡车型,插电式混合动力汽车,直接由电网充电,电动机为主要动力输出,发动机为辅,采用大容量电池,可以靠电力行驶较远的距离,如果电池耗尽,可以采用发动机继续行驶,解决现实问题。插电式混合动力汽车已经成为趋势,比亚迪、中国一汽、吉利汽车、长城汽车、长安汽车、江淮汽车等都在大力发展。
  富士通半导体的一站式汽车系统控制方案
  无论是传统汽车和新能源汽车,安全、绿色、舒适的汽车电子系统是共同的诉求,汽车安全性包括零失效、功能安全和自诊断模块;环境友好性指通过车载网络的使用来减轻车重,从而降低能耗,还包括采用环保材料和工艺;强大的图形图像处理技术,直观友好的人机界面都为驾驶者带来舒适的驾驶体验。
  “以上这些需求将主要具体涉及到汽车电子的四个方面:车身电子、车身仪表盘、图像多媒体、底盘电机控制。而富士通半导体将提供一站式系统控制方案。”丁洁早表示。
  图2:富士通半导体提供一站式系统控制方案。
  富士通半导体同样可为新能源汽车提供一揽子解决方案,基本上涵盖一辆EV/HEV全部整车的电子系统。从集成内部RDC的MB91580系列专用电机控制32位MCU方案,到采用富士通GDC解决方案的图形化虚拟显示仪表;从采用CAN总线的低成本MB96F613设计的BMS方案和DC-DC转换器,到多路CAN总线MCU FR81S开发的整车控制器。而且这些不同档次的16位和32位MCU,均采用相同的低成本仿真器和一样的编译环境,这对客户来说开发非常方便而且便宜。
  电机控制MCU创新提升能源效率
  丁洁早特别分享了富士通半导体针对EV/PHEV的电机控制MCU方案创新,包括:1.改善电机运行;2.降低能源消耗;3.降低系统成本。MB91580 MCU是全球首款专门面向新能源汽车电机控制的高性能MCU,集成了关键外设功能如RDC,可缩短电机控制时间,简化系统设计。
  图3:富士通MCU在电机控制方面的创新。
  图4:MB91580内置RDC:系统设计大大简化!
  针对电动汽车和插电混合动力汽车,如图3所示,现有的系统采用双芯片:MCU+外部RDC(旋转变压器转换器)的方案,CPU要从外部RDC读取角度值,然后查表,搜索sin和cos值。而富士通半导体的MB91580方案采用单芯片:MCU集成了RDC,CPU可以任何时候直接从寄存器中读出绝对角度值、sin和cos值。这样就可极大简化硬件电路,软件设计工作也得到简化。
  “如果将RDC单独放在外面,整个电机控制系统的成本可能占到6、7美元。2013年富士通半导体还将第二代新能源汽车电机控制MCU产品会集成两个RDC在芯片内部,从而达到进一步降低成本的目的。”丁洁早表示。
  MB91580 缩短马达控制时间达40%!
  如下图5所示,通过高性能CPU缩短电机的控制时间之前有三个做法,需要1-9步的处理流程,比如PIC的计算等变换的处理。把这些处理全部集成到芯片里,通过硬件电路就可以实现。现在通过MB91580可将流程缩减为一半,5步就可以实现。这样有什么好处?之前的处理时间25微秒,现在处理的时间可以控制在12微秒,可以缩短马达控制时间达40%,从而提高电机运行的效率。
  图5:MB91580集成的高性能CPU和内设Rx I/F可缩短马达控制时间40%。
  丁洁早介绍说,针对新能源汽车电机控制的MB91580系列共包含9个产品信号,提供从64管脚到100管脚还有144管脚的多种选择。开发这么多款型是为了满足不同区域客户的要求,欧美的客户可能选择144个管脚,中国的客户就选择100管脚,有一些印度的客户也可能选择100个管脚,可满足不同设计成本的市场需求。
  图6:MB91580 产品系列(9个产品,64管脚-144管脚)。
  通用处理器在BMS和整车控制中大显身手
  新能源汽车整个控制方案,除了电机控制,还包括电池管理系统(BMS)、整车控制单元。这些都不需要专门的控制系统,“低成本、高性能”的通用处理器可迎合这样的市场需求。富士通半导体推出了通用MCU系列新产品。像16位16FXS系列,它是精简的版本,可将有些功能精简下来,降低成本,符合汽车平台化趋势。
  “客户不管是选择简单的设计,还是复杂的设计,我们都有不同的型号来满足。16位MCU 如16FXS系列比较适合一些低成本的控制应用,像BMS;而32位MCU如FR81S系列就比较适合更复杂的整车控制应用。”丁洁早表示。他阐述道,BMS现在成本很高,因为电池单元非常多,每一个电池单元都要有一个MCU控制,大概需要几十个MCU,如果把MCU成本降低,同时又不牺牲性能和质量,这样相当于把整个新能源汽车设计向前推进了一步。
  不过。富士通的这些32位和16位通用MCU系列采用的是同一套仿真器和开发套件,都是采用USB调试连接。“这就有一个好处,当设计师转向高性能的时候,工具采购的投入,一套就可以完成。富士通的开发工具成本低于150美元,不到1000元人民币。一千块钱就可以搞定16位、32位所有整套工具,这是比较合算的。”丁洁早笑称。

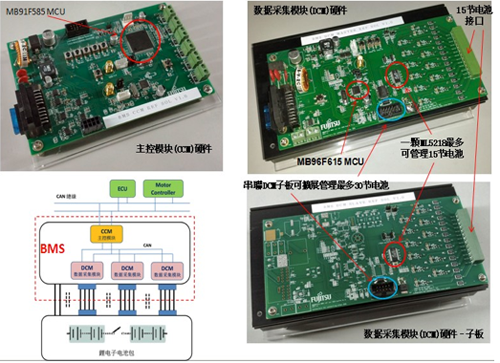

  富士通半导体还开发了如图7所示的一系列电动车电池管理系统参考方案,客户针对量产还需要进一步定制化和修改。
  图7.富士通新能源汽车电池管理系统参考方案。

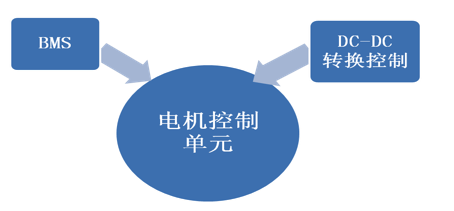

  图8. 新能源汽车各个控制系统之间的集成创新概念。
  如上图8,对于新能源汽车应用开发,包括各个控制系统,富士通还提出一个概念,叫做系统集成的创新,如通过MB91580 MCU可以通过电机控制抑制CPU负载率,因此它可以同时进行BMS电池管理控制和DC-DC控制,这有利于通过系统集成削减整体成本。

来源:电子创新网
本文地址:https://www.eechina.com/thread-87233-1-1.html     【打印本页】

本站部分文章为转载或网友发布,目的在于传递和分享信息,并不代表本网赞同其观点和对其真实性负责;文章版权归原作者及原出处所有,如涉及作品内容、版权和其它问题,我们将根据著作权人的要求,第一时间更正或删除。
1770309616 发表于 2012-3-14 13:44:35
基于单片机的智能泊车系统设计方案

  随着我国汽车数量逐年急剧增多,泊车位、停车场的数量却跟不上其增长的步伐,越来越多的人为如何泊车而发愁。日益拥挤的泊车环境要求人们对汽车的泊车技术更加地娴熟,这就更加重了人们工作之外的紧张情绪,降低了人们的生活质量。因此,如何解决泊车过程中的不便利,消除安全隐患,迅速、准确、安全地将汽车停靠到合适的位置,逐渐引起了人们的关注。
  1 系统的工作原理及功能
  智能泊车系统可分为控制部分和信号检测部分。

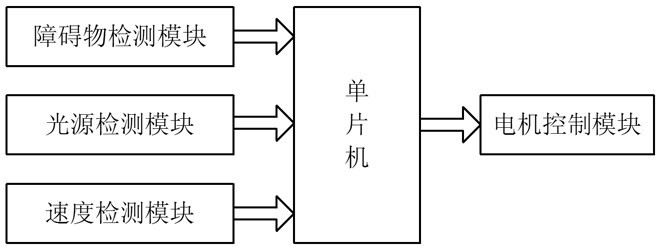

  其中信号检测部分包括障碍物检测模块,光源检测模块和速度检测模块;控制部分包括控制器模块,电机控制模块。智能泊车系统基本模块方框图如图1所示。
图1 智能泊车系统基本框图
  系统工作原理如下:在小车启动之后,通过霍尔传感器A44E进行小车的速度检测,对小车进行智能限速,小车行进过程中通过红外光电传感器避障,车库系统发送光源指示信号,光敏三极管接收车库指示信息,使小车到达指定车库后,停车。
  1.1 单片机最小系统设计
  AT89C52是51系列单片机的一种,是一个低功耗,高性能,CMOS 8位单片机,片内含8KB的可反复擦写的FLASH只读程序存储器和256B的随机存取数据存储器(RAM),由ATMEL公司采用高密度、非易失性存储技术生产,兼容标准MCS-51指令系统,片内置通用8位中央处理器和FLASH存储单元,片内有ROM/EPROM,因此,这种芯片构成的最小系统简单可靠,只要将单片机接上时钟电路和复位电路即可。
  1.2 避障电路设计
  红外光电式传感器具有非接触、响应快、性能可靠、体积小、安装轻便等诸多特点,因此在工业自动化装置和智能小车中获得广泛应用。本设计中采用的光电避障传感器是HS0038B.红外光电接收电路工作原理为:当接收到载波频率为38kHz的脉冲调制信号时,首先,HS0038B内的红外敏感元件将脉冲调制红外光信号转换成电信号,再由前置放大器和自动增益控制电路进行放大处理,然后通过带通滤波器进行滤波,滤波后的信号由解调电路进行解调,最后由输出电路进行反向放大并输出低电平;未接收到载波信号时,电路则输出高电平。红外发射电路由555定时电路产生方波,对红外发射管进行调制。
  1.3 A44E测速电路设计
  霍尔传感器A44E在测速系统中的主要作用是车轮转速采集。车轮每转一周,磁铁经过A44E一次,A44E的第3脚就输出一个脉冲信号,脉冲信号的周期与电机的转速有下列关系:
  式中:n为电机转速;P 为电机转一圈的脉冲数;T 为输出方波信号的周期。
  脉冲信号作为单片机AT89C52的外中断信号,从P3.2口输入。
  1.4 电机驱动电路设计
  动作执行单元为驱动小车左右轮的两个减速直流电机,控制它们的转速,就控制了小车的运动状态。但是由动作控制单元发出的控制信号非常微弱,无法直接驱动直流电机,须匹配设计合理的驱动电路,常用的驱动电路为H 桥。在设计过程中发现,由于三极管导通、关断的时间不统一,导致用三极管搭建的H 桥在电机电流换向的时候经常发生微短路,使得三极管发热现象很严重,整个电路电源波动很大,非常耗电。因此,本设计最终采用了集成H 桥L298.除此之外,在设计过程中发现电机转动产生的反向电动势会严重影响传感器的输出状态,将错误的路径信息送给处理器,导致小车经常产生错误动作。因此,本设计采用了双电源供电,即传感器和芯片共用一组电源,电机专用一组电源,中间信号的传输采用了4N25光耦电路进行电气隔离。
  1.5 光源引导电路设计
  本设计采用光敏三极管作为光源检测传感器,因为其感光电压变化明显(电压值变化在60~100mV 左右),价格便宜。光源引导模块需要在小车前方安装3个光敏三极管,通过车库发出的光源信号来引导小车到指定车库停车,使用LM324作为光源引导模块的核心放大器件,将信号进行放大处理。
  1.6 停车场系统设计
  为了更好地完成小车避障、光源引导和入库过程,停车场系统设计也是十分重要的。停车场系统设计图如图2所示。
图2 停车场系统设计图
  2 软件设计
  系统软件设计在Keil C51 集成开发环境下进行。软件主要包括系统主程序、避障子程序、光源引导子程序和测速限速子程序等。泊车系统整体流程如图3所示,避障程序流程图、光源引导程序流程图分别如图4,图5所示。测速限速电路软件设计思路是将每圈的时间换算成速度,再与设定的速度比较,如果所测速度大于设定值,则控制电机减速到设定值;如果所测速度小于设定值,则控制电机加速到设定值,完成小车的智能限速。
图3 智能泊车系统总体流程图
  3 各模块测试及连接
  各模块连接:小车舵机左转输入端接P3.4;小车舵机右转输入端接P3.5;小车驱动电机前进输入端接P3.6;小车驱动电机后退输入端接P3.7;光电避障模块左传感器输出端接P1.0;光电避障模块右传感器输出端接P1.1;光源引导模块左传感器输出端接P1.2;光源引导模块中间传感器输出端接P1.3;光源引导模块右传感器输出端接P1.4。
  小车整体测试:把小车放在停车场入口处,打开小车电源,打开车库中对应车库位置的光源电源,小车避开障碍通过停车场下坡区,到达指定车库前面,依靠光源引导入库,停车。
图4 避障程序流程图
图5 光源引导程序流程图
  4 结 论
  本文设计的智能泊车系统可以在实验室内实现小车的自动驶入指定停车位的功能。将小车停在停车场入口处,然后车主可以离开小车,此时小车就可以根据停车场内的车辆诱导信号(光源引导信号)将车引入停车场,从而实现自动泊车过程。
