基于运算放大器驱动PIN二极管替代方案

发布时间:2012-2-25 12:34    发布者:1770309616
关键词: PIN二极管 , 二极管驱动器 , 运算放大器
基于运算放大器驱动PIN二极管替代方案.pdf (462.23 KB)

  开关电路中,每个PIN二极管都有附随的PIN二极管驱动器或开关驱动器,用来提供受控正向偏置电流、反向偏置电压以及控制信号(通常是一个数字逻辑命令)与一个或多个PIN二极管之间的激活接口。根据应用需要,可以采用分立设计或专门IC实现这种驱动器功能。
  另一方面,也可以使用随处可得的运算放大器以及钳位放大器、差分放大器等特殊放大器作为备选方案,代替分立PIN二极管驱动电路和昂贵的PIN二极管驱动器IC。此类运算放大器具有宽带宽、高压摆率和充裕的稳态电流,可驱动PIN二极管。本文讨论3种不同的PIN驱动器电路,它们采用运算放大器或特殊放大器:AD8037、AD8137和ADA4858-3。这些电路设计用于单刀双掷(SPDT) PIN二极管开关,但也可以对其进行修改,以适合其他电路配置。在详细说明这些电路之前,本文将先讨论PIN二极管的特性和使用。
  PIN二极管
  PIN二极管用作电流控制电阻,工作在RF和微波频率,正向偏置(“导通”)时其电阻只有几分之一欧姆,反向偏置(“截止”)时其电阻高达10kΩ以上。与典型的PN结二极管不同,PIN二极管的P区与N区之间多了一层高阻性本征半导体材料(用PIN中的“I”表示),如图1所示。

  图1 PIN二极管
  当PIN二极管正向偏置时,来自P材料的空穴和来自N材料的电子注入I区。电荷并不能立即完成重新合并;电荷重新合并所需的有限时间量称为“载流子生命周期”。这导致I区中存在净存储电荷,因而其电阻会降至某一个值,称为二极管的有效导通电阻RS(见图2a)。

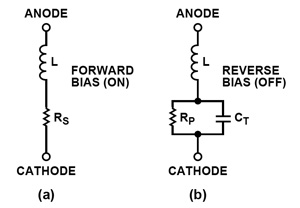

  图2 PIN二极管等效电路:a) 导通,IBIAS 》》 0;b) 截止,VBIAS ≤ 0
  当施加反向或零偏置电压时,二极管呈现为一个大电阻RP,它与电容CT并联(见图2b)。通过改变二极管几何结构,可以使PIN二极管具有不同的RS和CT组合,以满足各种电路应用和频率范围的需要。
  驱动器提供的稳态偏置电流ISS和反向电压共同决定RS和CT的最终值。图3和图4显示了典型PIN二极管系列——M/A-COM MADP 042XX8-13060系列硅二极管的参数关系。二极管材料会影响其特性。例如,砷化镓(GaAs)二极管几乎不需要反向偏置就能实现低CT值,如图9所示。

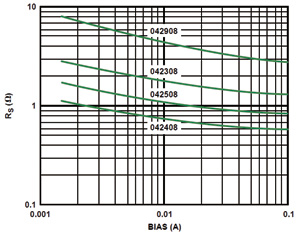

  图3 硅二极管导通电阻与正向电流的关系
  图4 硅二极管电容与反向电压的关系
  PIN二极管中存储的电荷可以利用公式1进行近似计算。
  其中,QS为存储的电荷;τ为二极管载流子生命周期;ISS为稳态电流。
  要导通或截止二极管,必须注入或移除所存储的电荷。驱动器的工作就是以极快的速度注入或移除所存储的电荷。如果开关时间小于二极管的载流子生命周期,则可以利用公式2近似计算实现快速开关所需的峰值电流(IP)。
  其中:t为所需的开关时间;ISS 为驱动器所提供的稳态电流,用来设置PIN二极管导通电阻RS;τ为载流子生命周期。
  驱动器注入或移除电流(或“尖峰电流”)i可以表示为公式3。
  其中,C为驱动器输出电容(或“尖峰电容”)的值;V为输出电容上的电压;dv/dt为电容上的电压的时间变化率。
  PIN二极管偏置接口
  将开关驱动器控制电路与PIN二极管相连,以便通过施加正向或反向偏置来开关二极管,是一项具有挑战性的工作。偏置电路通常使用一个低通滤波器,位于RF电路与开关驱动器之间。图5显示了一个单刀双掷(SPDT)RF开关及其偏置电路。当设置妥当时,滤波器L1/C2和L3/C4允许将控制信号施加于PIN二极管D1–D4,控制信号与RF信号(从RF IN切换至PORT 1或PORT 2)的相互影响极少。这些元件允许频率相对较低的控制信号通过PIN二极管,但会阻止高频信号逃离RF信号路径。不正常的RF能量损耗意味着开关的插入损耗过高。电容C1、C3和C5阻止施加于二极管的直流偏置侵入RF信号路径中的电路。直流接地回路中的电感L2允许直流和低频开关驱动器信号轻松通过,但对于RF和微波频率则会呈现高阻抗,从而降低RF信号损耗。
  图5 典型单刀双掷(SPDT)RF开关电路
  偏置电路、RF电路和开关驱动器电路全都会发生交互影响彼此的性能,因此像所有设计一样,权衡考虑各种因素十分重要。例如,较大的C2和C4(》20pF)对RF性能有利,但对驱动器则是麻烦,因为大电容会导致上升沿和下降沿较慢。快速开关对大多数应用都有利;因此,为了实现最优驱动器性能,电容必须极小,但为了满足RF电路要求,电容又必须足够大。
  传统PIN二极管驱动器
  PIN二极管驱动器有各种形状和尺寸。图6给出了一个可提供高开关速度的典型分立开关驱动器的原理图。这种驱动器既可以采用“片线”(混合)结构来实现,也可以采用“表贴”(SMT)器件来实现;前者非常昂贵,后者虽不昂贵,但需要的印刷电路板(PCB)面积多于混合结构。
  图6 分立开关驱动器电路
  还有专用开关驱动器集成电路(IC)。这些IC十分紧凑,提供TTL接口,并具有良好的性能,但灵活性有限,而且往往很昂贵。
  还有一种开关驱动器架构应当考虑,即采用运算放大器。运算放大器开关驱动器的明显优势在于其自身的灵活性,可以轻松地对其进行配置,以适应不同的应用、电源电压和条件,为设计人员提供丰富的设计选项。
  运算放大器PIN二极管驱动器
  运算放大器电路是一种很有吸引力的PIN二极管驱动备选方案。除灵活性外,这种电路常常还能以接近或超过1000V/μs的跃迁速度工作。下面将介绍3种不同的RF PIN二极管放大器驱动电路。所选放大器虽然在根本特征上各不相同,但都能执行类似的功能。这些放大器电路可以驱动硅或砷化镓(GaAs)PIN二极管,但各有各的特点。
  AD8037—钳位放大器
  该电路能以最高10MHz的频率工作,具有出色的开关性能,总传播延迟为15ns。通过改变增益或钳位电压,可以调整输出电压和电流,以适应不同的应用。钳位放大器AD8037原本设计用于驱动ADC,可提供钳位输出以保护ADC输入不发生过驱。图7所示配置用一对AD8037(U2和U3)驱动PIN二极管。

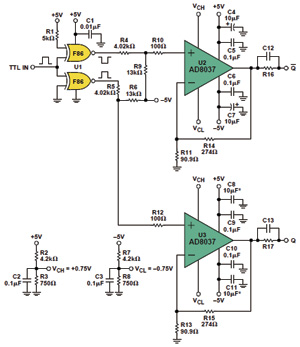

  图7 AD8037 PIN二极管驱动器电路
  本例中,U2和U3采用同相配置,增益为4。利用AD8037的独特输入钳位特性,可以实现极其干净和精确的钳位。它可以线性放大输入信号,最高可达增益乘以正负钳位电压(VCH和VCL)。当增益为4且钳位电压为±0.75V时,如果输入电压小于±0.75 V,则输出电压等于输入电压的4倍;如果输入电压大于±0.75V,则输出电压钳位在最大值±3V。这一钳位特性使得过驱恢复非常快(典型值小于2ns)。钳位电压(VCH和VCL)由分压器R2、R3、R7和R8确定。
  数字接口由74F86 XOR逻辑门(U1)实现,它提供U2和U3所用的驱动信号,两路互补输出之间的传播延迟偏斜极小。电阻网络R4、R5、R6和R9将TTL输出电平转换为大约±1.2V,然后通过R10和R12馈送给U2和U3。
  U2和U3的±1.2-V输入提供60%过驱,以确保输出会进入钳位状态(4×0.75V)。因此,硅PIN二极管驱动器的输出电平设为±3V。电阻R16和R17限制稳态电流。电容C12和C13设置PIN二极管的尖峰电流。
  AD8137—差分放大器
  差分放大器(本例所用的AD8137)可以低成本提供出色的高速开关性能,并使设计人员能够十分灵活地驱动各种类型的RF负载。有各种各样的差分放大器可供使用,包括速度更快、性能更高的一些器件。
  高速差分放大器AD8137通常用于驱动ADC,但也可以用作低成本、低功耗PIN二极管驱动器。其典型开关时间为7~11ns,其中包括驱动器和RF负载的传播延迟。它提供互补输出,功能多样,可以替代昂贵的传统驱动器。
  图8所示电路将单端TTL输入(0~3.5V)转换为互补±3.5V信号,同时可使传播延迟最小。TTL信号放大4倍,在AD8137输出端产生所需的±3.5V摆幅。TTL信号的中点(或共模电压)为1.75V;必须将同样的电压施加于R2,作为参考电压VREF,以免在放大器输出端引入共模失调误差。最好从一个低源阻抗驱动此点;任何串联阻抗都会增加到R1上,从而影响放大器增益。
  图8 PIN二极管驱动器原理图
  输出电压增益可由公式4计算:
  为正确端接脉冲发生器的输入阻抗,使之为50Ω,需要确定差分放大器电路的输入阻抗。这可以利用公式5计算,得出RT=51.55Ω,与之最接近的标准1%电阻值为51.1Ω。对于对称的输出摆幅,两个输入网络的阻抗必须相同。这意味着,反相输入阻抗必须将信号源的阻抗和端接电阻纳入增益设置电阻R2。
  图8中,R2约比R1大20Ω,以补偿源电阻RS与端接电阻RT的并联组合所引入的额外电阻(25Ω)。将R4设为1.02kΩ(最接近1.025kΩ的标准电阻值),以确保两个电阻比相等,避免引入共模误差。
  输出电平转换很容易利用AD8137的VOCM引脚来实现,该引脚设置直流输出共模电平。本例中,VOCM引脚接地,以提供关于地的对称输出摆幅。
  电阻R5和R6设置稳态PIN二极管电流见公式6。
  电容C5和C6设置尖峰电流,该电流有助于注入和移除PIN二极管中存储的电荷。可以根据特定二极管负载要求,调整这些电容的值,实现性能优化。尖峰电流可以由公式7计算。
  ADA4858-3—内置电荷泵的三通道运算放大器
  许多应用只提供一个电源,这常常令电路设计人员感到为难,尤其是当需要在PIN电路中提供低关断电容时。这种情况下,硅或GaAs PIN二极管驱动电路可以使用片上集成电荷泵的运算放大器,而不需要外部负电源;其好处是可以显著节省空间、功耗和预算。
  高速电流反馈型三通道放大器ADA4858-3就是这样一种器件,它具有出色的特性,片上集成电荷泵,输出摆幅可以达到地电压以下3~1.8V(具体取决于电源电压和负载)。该器件鲁棒性很好,可以真正为其他电路提供最高50mA的负电源电流。
  ADA4858-3为单电源系统中的互补PIN二极管微波开关驱动问题提供了一种独特的解决方案。回顾图4,从中可以看出:即使很少量的反向偏置也有助于降低二极管电容CT,具体取决于PIN二极管的类型。此类驱动器对GaAs PIN二极管很有利,因为这种二极管通常不需要很大的负偏置就能使关断电容(CT)保持较小的值(见图9)。

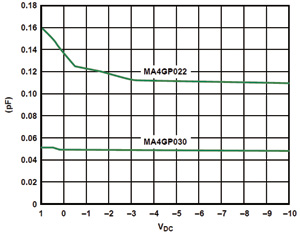

  图9 GaAs CT电容与电压的关系
  图10所示电路用ADA4858-3作为PIN二极管驱动器。可以在输入端增加一个缓冲门,使该电路兼容TTL或其他逻辑。对此电路的要求是将TTL 0V至3.5V输入信号摆幅转换为互补–1.5~+3.5V摆幅,用于驱动PIN二极管。
  图10 ADA4858-3用作PIN二极管驱动器
  R1、R2、R3和U1C形成该电路的–1.5V基准电压,内部负电压CPO由片内电荷泵产生。电容C3和C4是电荷泵工作所必需的。负基准电压随后通过分压器(R5和R9)与VTTL输入以无源方式合并,所产生的电压(VRD)出现在U1B的同相输入端。U1B输出电压可以利用公式8计算。
  其中:
  负基准电压也被馈送至放大器U1A,在其中与TTL输入合并,所得输出电压V2可以利用公式10计算。
  这些放大器采用电流反馈架构,因此必须注意反馈电阻的选择,反馈电阻对于放大器的稳定性和频率响应有着重要作用。对于本应用,反馈电阻设为294Ω,这是数据手册所推选的值。输出电压V1和V2分别可以用公式8和公式10表示。输出尖峰电流量可以利用公式3和电容C5、C6上的电压确定。设置PIN二极管导通电阻的稳态电流由R11与R12上的电压差确定,并取决于PIN二极管曲线和系统要求。
  对于本应用,RF开关负载为MASW210B-1硅PIN二极管单刀双掷(SPDT)开关,用于微波下变频器的前端(见图11)。
  图11 下变频器功能框图
  开关输出波形和TTL输入信号如图12所示。请注意,上升沿和下降沿非常陡峭。由于开关的开关时间要求相对较慢(约为50ns),因此本应用没有使用尖峰电容C5和C6。设置稳态二极管电流的电阻R11和R12均为330Ω。
  图12 显示RF开关速度的波形
  图13显示了下变频器前端的频谱响应;开关SW1位于固定位置,以消除插入损耗。请注意,图中不存在谐波或边带,充分表明没有明显的100 kHz开关伪像从ADA4858-3片内电荷泵散出,这是在此类应用中使用这些器件的重要考虑因素。

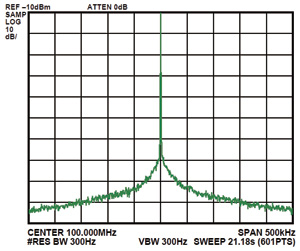

  图13 下变频器的频谱响应
  结论
  以上三例说明,运算放大器可以创造性地用作传统放大器的替代方案,其性能与PIN二极管专用驱动IC相当。此外,运算放大器可以提供增益调整和输入控制功能,而且当使用内置电荷泵的运算放大器时,无须负电源,这就提高了PIN二极管的驱动器和其他电路的设计灵活性。运算放大器易于使用和配置,可以相对轻松地解决复杂问题。
