恩智浦 JN5148－001手持医疗保健设备开发方案
发布时间：2012-2-25 01:11
发布者：1770309616
|
NXP 公司的JN5148-001是超低功耗高性能无线微控制器（MCU），具有32位RISC处理器特性，还集成了2.4GHz IEEE802.15.4兼容的收发器，128kB ROM，128kB RAM和各种丰富的模拟与数字外设，可以运行JenNet和ZigBee PRO。收发器的数据速率500kbps和667kbps，工作电压2.0V~3.6V，MCU的时钟速率4MHz~32MHz。主要用在机器人和安全低功耗无线应用、JenNet和ZigBee PRO网络、智能计量、家庭和商业建筑物自动化、工业系统、遥控、手持医疗保健设备、玩具和游戏外设等。 JN5148-001是一个超低功耗，高性能的无线微控制器，用于JenNet 和 ZigBee PRO网络。该器件具有一个增强的32位RISC处理器，透过可变宽度指令， 一个多级指令管线，和低功耗的可编程时钟速度来提高编码效率。它还包括一个2.4GHz的IEEE 802.15.4兼容收发器，128kB的ROM，128kB的RAM，以及丰富的模拟和数字外设组合。大容量内存空间使得该器件既可以运行网络堆栈（如 ZigBee PRO）和嵌入式应用程序，也可以用在协处理器模式。其工作电流低于18mA，可以通过一个钮扣电池直接操作。 其增强型外设包括，运行睡眠模式的低功率脉冲计数器，用于AMR应用的脉冲计数，以及一个独特的飞行时间（Time of Flight）测距引擎，用于在无线传感器网络中实施准确的定位。它还包括了一个4线I2S音频接口，直接连接到主流的音频编解码器，以及传统的MCU外设。
图1 JN5148-001方框图

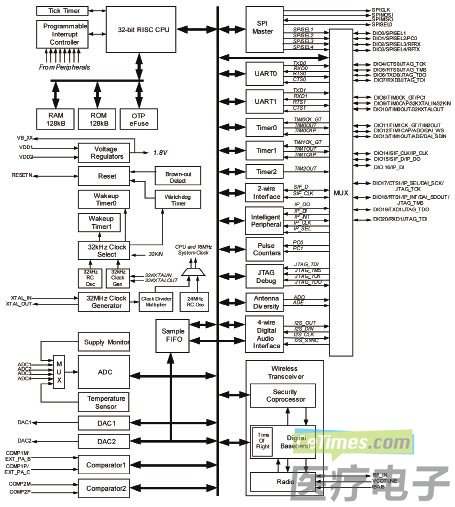

图2 JN5148-001详细功能框图 JN5148-001主要特性 •收发器 -符合2.4GHz的IEEE 802.15.4标准 -飞行时间测距引擎 -128位AES安全处理器 - MAC加速器与数据包的格式，CRCs，地址检查，自动ACKS，定时器 - 500kbps＆667kbps数据速率模式 -低功耗的集成睡眠振荡器 -片上功率调节为2.0V~3.6V电池操作 -深度睡眠电流100nA -休眠电流与运行的睡眠定时器1.25μA -外部元件成本低 -接收（Rx）电流17.5mA -发射（Tx）电流15.0mA -发射功率2.5dBm • MCU特性 -低功耗32位RISC CPU，4MHz~32MHz时钟速度 -高编码效率的可变指令宽度 -多级指令管道 -128kB ROM和128kB RAM，导入加载程序代码和数据 - JTAG调试接口 - 4输入，12位ADC，2，12位DAC，2个比较器 • 3个应用定时器/计数器 • 2个UART - SPI端口，5个选择 -2线串行接口 - 4线数字音频接口 -看门狗定时器

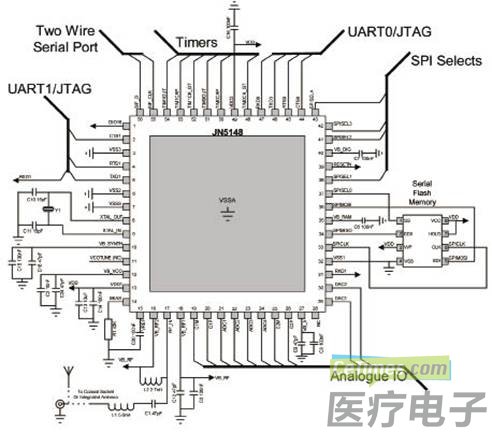

图3 JN5148-001采用印刷天线参考模块电路图

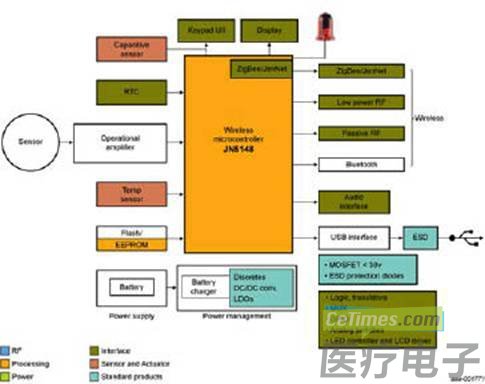

图4 采用JN5148手持医疗保健设备框图 •低功率脉冲计数器 -高达21 DIO •工业级温度（-40℃~85℃） • 8mm×8mm 56引脚打孔的QFN封装 •无铅和并符合RoHS标准 JN5148-001应用 •可靠和安全的低功耗无线应用 • ZigBee PRO和JenNet网络 •智能电表（如AMR） •住宅和商业楼宇自动化 •位置感知服务 - 例如资产跟踪 •工业系统 •遥测 •遥控器 •玩具及游戏外设 低成本手持医疗保健设备 便携式医疗设备可用于监测生命体征，重新启动心脏，以及病人入院前的体内超声检查。NXP公司（恩智浦）的目标是，开发易于使用，可互操作的家用医疗保健设备，并提供诊断价值，使保险能够覆盖成本。这样，就消除了去医院，或住院的麻烦，并降低了医护成本。 手持医疗保健设备特性：简单易用；高度可靠和安全的操作；方便，安全的连接；低功耗运行（即电池寿命长）；支持广泛的电压范围（尤其是低电压）；测量精度高；外形尺寸小；开发成本低。 |
