业界首款支持集成型 MOSFET 的 100 V 同步降压稳压器LM5017(TI )

发布时间:2012-2-6 18:58    发布者:eechina
关键词: 同步降压 , 稳压

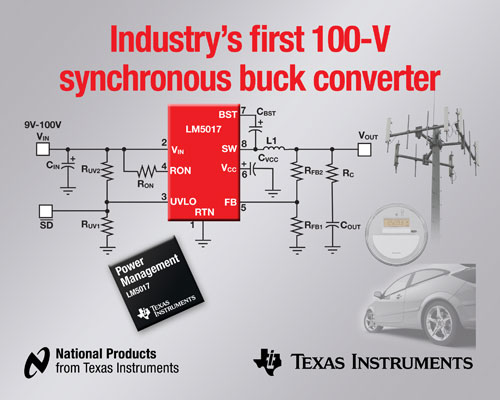

德州仪器 (TI) 宣布推出业界首款支持集成型 MOSFET 的 100 V 同步降压稳压器,进一步壮大其高电压负载点产品阵营。该 600 mA LM5017 是最新系列降压开关稳压器中的首款产品,可在提高电信、工业、智能电网以及汽车系统高电压可靠性的同时,缩小 PCB 面积,降低系统成本。LM5017 与获奖 WEBENCH 在线设计工具配合使用时,可简化高电压 DC/DC 转换,加速设计进度。如欲了解更多详情,或订购样片与评估板,敬请访问: www.ti.com.cn/product/cn/lm5017


600 mA LM5017 以及将于今年 4 月份提供的 300 mA LM5018 与 100 mA LM5019 能够以高达 100 V 的输入电压实现直接负载点稳压,无需外部瞬态电压抑制器或钳位便可为高电压应用实现可靠运行。集成型 MOSFET 无需空转(freewheeling)肖特基二极管,可提高效率。引脚兼容型 4 毫米 x 4 毫米 LLP 封装可提供一种可扩展解决方案,能够充分满足各种电源需求。恒定导通时间 (COT) 控制架构无需环路补偿,可实现优异负载瞬态响应,进一步缩小 PCB 面积,简化电源设计流程。观看视频:www.ti.com/lm5017-prv

此外,最新开关稳压器还可用作隔离式偏置电源,满足系统对小型高效率隔离式电源的需求。与其它同类型反激式解决方案不同,LM5017 能够在高达 1 MHz 的开关频率下工作,显著缩小变压器尺寸,降低成本。观看实验室演示:www.ti.com/lm5017-prvdemo

对于需要固定频率工作的应用而言,TI 100 V UCC25230 隔离式偏置电源开关转换器不但可支持高达 200 mA 的输出电流,而且还使用支持输入前馈的电压模式控制拓扑。

同步降压稳压器的主要特性与优势:
•    9 V 至 100 V 的宽泛输入电压可为各种设计方案提高系统可靠性;
•    600 mA LM5017、300 mA LM5018 以及 100 mA LM5019 引脚兼容,支持非隔离式降压及隔离式电源应用;
•    COT 控制架构支持快速瞬态响应,无需环路补偿,可降低成本,简化设计;
•    集成型高侧及低侧 N 通道 MOSFET 可提高效率,无需外部肖特基二极管;
•    集成型高压启动稳压器可为 IC 内部工作以及集成型栅极驱动器提供偏置电源;
•    峰值电流限制与过温检测机制可防止器件出现过载。欠压阈值与磁滞可独立编程。

供货情况、封装
LM5017 现已开始批量供货,可通过 TI 及其授权分销商进行订购。LM5018 与 LM5019 将于今年 4 月份供货。LM5017、LM5018 以及 LM5019 均采用散热增强型 4 毫米 x 4 毫米 8 引脚 LLP 封装。采用 8 引脚 PSOP 封装的 LM5017 将于今年 3 月份供货。
