TPS92010:230VAC TRIAC调光6W LED照明方案

TI 公司的TPS92010具有高效率的PWM控制器，采用准谐振模式以降低EMI和开关损耗，起动电流小于25μA，可编程线路和负载过压保护，并提供LED开路保护和超温保护，主要用在A19 E12/E26/27、 GU10、MR16、PAR30/38集成灯，结构和显示照明以及走廊和顶灯照明。

TPS92010是一款针对具有先进能源特性的LED照明提供高效率驱动的PWM控制器，TPS92010采用了频率折减和低功耗工作模式，从而减小了轻负载和无负载工作时的操作频率。TPS92010为8引脚SOIC（D）封装。工作温度范围为-40℃~105℃。

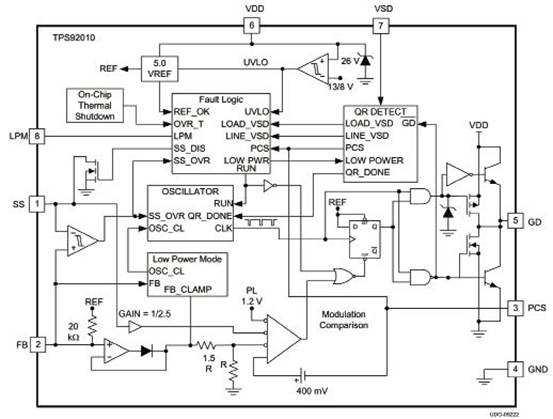

图1 TPS92010方框图

图2 TPS92010典型应用电路图

TPS92010主要特性

•具有节能功能的LED照明电流驱动器控制器

•准谐振工作模式，降低了EMI和低开关损耗（低电压开关）

•待机电流低，低功耗高深度调光效率

•低启动电流：最大25μA

•可编程的线路和负载过压保护

•提供LED开路保护

•内部过热保护

•电流限制保护

•逐周期电源限制

•初级端电流打嗝重启模式

•1A吸入（沉）电流，–0.75A源电流栅极驱动输出

•可编程软启动

TPS92010应用

•住宅LED照明驱动器，用于A19 E12/E26/27、GU10、MR16、PAR30/38灯

•壁灯，通道照明和头顶照明灯的驱动

•墙壁照明，建筑和显示照明驱动

图3 PSU电路图


图4 LED板电路图

230VAC TRIAC调光6W LED驱动器

TPS92010EVM-631是一个全组装和测试的电路，可验证在更换230VAC灯泡的设计中，TPS92010控制器是TRIAC调光器。TPS92010EVM-631包括了一个LED光引擎，用以负载输出，并且在使用外部基于TRIAC的调光器时，其调光功能更容易实现。

TRIAC调光6W LED驱动器主要特性

•具有节能功能的LED照明电流驱动控制器

•准谐振工作模式，减少EMI和低开关损耗（低电压开关）

•低待机电流，低功耗高深度调光效率

•低启动电流：最大25μA

•可编程的线路和负载过压保护

•内部过热保护

•电流限制保护

•1-A吸入（沉）电流，–0.75-A源电流栅极驱动输出

•可编程软启动

详情请见:

http://www.eechina.com/thread-83770-1-1.html
