LED路灯电源防雷击电路设计方案
发布时间：2011-12-30 14:00
发布者：1770309616
|
LED路灯电源安装在室外，极易受雷击或浪涌电压而损坏，所以需要设计防雷单元。路灯的防雷分为两级，第一级是防护直击雷，利用金属灯杆接地进行处理。第二级是防护传导雷击和感应雷击，电网电压波动等，采用突波吸收器Varistor作为主要组件设计防雷单元。

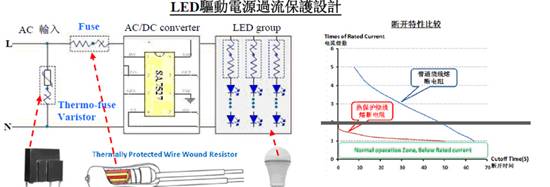

LED驱动电源过流保护设计
赛尔特最新研发的热保护突波吸收器(TMOV)，可简化LED路灯的防雷设计。这种新型TMOV集成温度保险丝和Varistor，能够在Varistor失效着火前安全隔离，具有UL1449 第三版认证。 传统LED驱动电源采用电流保险丝作为过流保护，这里介绍赛尔特新设计的热保护绕线熔断电阻，拥有比电流保险丝更好的价格和性能，比普通绕线电阻更好的安全性能。 在电源前端设计一个热保护突波吸收器Thermo-fuse Varistor，用来防止浪涌或雷击。 普通绕线电阻器作为过流保护时，需要4倍额定电流以上的故障电流才能快速的断开。在2倍的额定电流时断开时间长，并且会产生300℃~500℃高温，具有安全隐患。赛尔特新设计的热保护绕线熔断电阻，可在1.5倍~2倍的额定电流时快速断开，安全可靠。 LED路灯电源www.philipsdrv.com |
