LCS701HG：125W LCD TV电源解决方案
发布时间：2011-12-12 20:38
发布者：1640190015
|
PowerInt公司的HiperLCS系列具有多功能控制器，高边和低边栅极驱动器，以及有两个半桥连接的功率MOSFET的综合LLC功率级，节省了多达30个外接元件，最大工作频率1MHz,稳态工作频率高达500kHz，满负载效率高达98%，主要用在高效电源(80+银、金和白金)，LCD TV电源，LED街区和区域合作照明，打印机电源和音频放大器电源。文章介绍了HiperLCS系列主要特性，方框图，LCD TV和PC主电源应用电路图，150W激光打印机电源以及采用LCS701HG的125W LCD TV电源电路图，材料清单和PCB布局图。 HiperLCS是一个集成的LLC功率级，具有一个多功能控制器以及高侧和低侧栅极驱动器,外加两个半桥连接的功率MOSFET。图1是基于HiperLCS的功率级简化原理图，其LLC谐振电感集成到了变压器中。 变频控制器在零电位（ZVS）时将功率MOSFET进行切换，这提高了效率，消除了开关损耗。

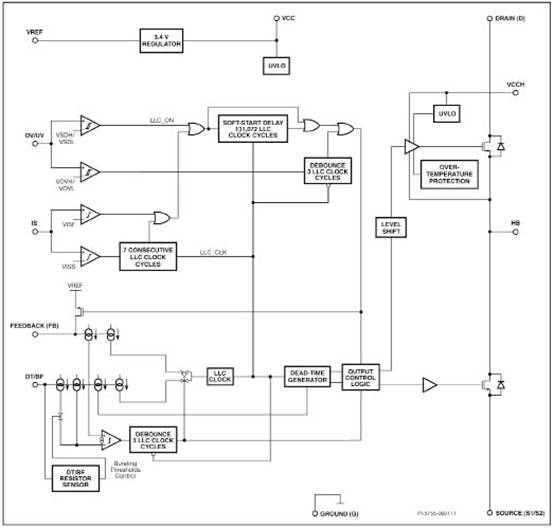

图1 HiperLCS系列方框图
图2 HiperLCS系列LCD TV和PC主电源 应用电路图 HiperLCS系列主要特性 • LLC半桥功率级整合控制器，高、低侧栅极驱动器以及高电压功率MOSFET •减少高达30个外部元件 •最大工作频率为1 MHz •额定稳态运行高达500 kHz •显著降低了磁性元件的尺寸并允许使用SMD陶瓷输出电容器 •精确的工作状态对称平衡输出整流电流，提高工作效率 •在300 kHz时典型值为50％±0.3％ •全面的故障处理和电流限制 •可编程调压（brown-in/out）阈值和迟滞 •欠压（UV）和过压（OV）保护 •可编程过电流保护（OCP） •短路保护（SCP） •过温保护（OTP） •实现优化设计的可编程死区时间 •无负载的可编程突发模式管理并且能提高轻负载效率 •可编程软启动时间与软启动前的延迟 •精确可编程的最低与最高频率限制 •为了实现大功率和高频率的单一封装 •减少装配成本并降低PCB版图的环路面积 •简单的单片附件散热器 •裸露的连接到接地电位的散 热焊盘封装和散热片之间没有绝缘体 •为了使PC板布线简化并满足高电压漏电要求的交错引脚排列 •与HiperPFS PFC产品配合可提供 完整，高效，低元件数量的电源解决方案 HiperLCS系列应用 •高效率电源供应器（80plus银、金和白金） •液晶电视电源 • LED街道与广场照明 •打印机电源 •音频放大器
图3 HiperLCS系列LCD TV和PC主电源 应用电路图

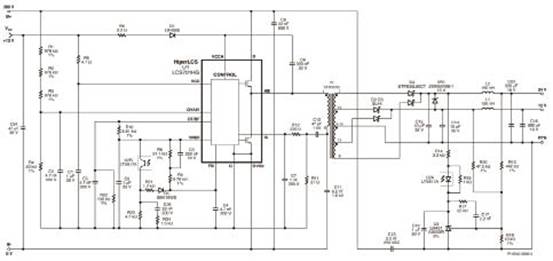

图4 125W LCD TV电源指标 采用LCS701HG的125W LCD TV电源 采用HiperLCSTM LCS701HG 的125W LLC DC/DC谐振变换器，文章介绍了一种12 V和24 V，125 W的 LLC DC/DC转换器，其采用了LCS701HG集成LLC功率级IC。这个电源可供LED背光液晶电视使用。电路板需要12V和380V直流输入。包括电源规格、电路图、材料清单、变压器文档、印刷电路板布局与性能数据。 125 W LCD TV电源主要特性 •扁平设计，11mm高度，是液晶扁平电视的理想选择 •低元件数解决方案 •在一个单一的HiperLCS IC里集成了控制器，驱动器和MOSFET半桥，大大减少了元件数量和复杂性 •高工作频率（190kHz） •可使用陶瓷输出电容 •可使用小尺寸EFD35核 •高性能，>94％的满载效率 •出色的输出交叉调整 •无损电容电流检测以减少损耗 •采用突发模式以确保无负载条件下的调控 |
