基于开源软件的嵌入式网络打印服务器
发布时间：2010-2-18 15:17
发布者：李宽
|

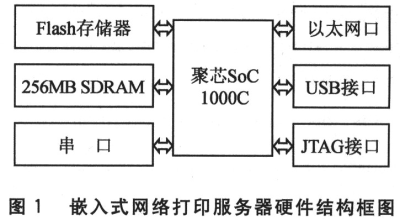

引言 目前常用的打印机有两种接口形式：USB口和Eth-ernet网口。由于价格相对较低，USB口的打印机更为普遍。USB口打印机不能独立工作，必须依附于一台主机。为了在一个局域网环境中共享使用一台USB口打印机，需要为该打印机配备一台服务器，然后通过共享设置实现打印机的网络共享。这种方式有几个方面的缺陷：需要占用一台服务器资源；耗电；容易中毒导致无法正常打印；由于长时间不间断运行，出现故障的概率高，导致无法打印；占用办公空间。 随着嵌入式处理器主频的不断提高，设计专门的嵌入式网络打印服务器已经成为共识。HP等很少的几家打印机公司在几年以前就推出了这样的嵌入式设备，但基本上都只针对本公司特定的几种打印机，无法做到通用。很多文献，如参考文献[1]、[2] 中提到的设计方案不够具体。基于这些情况，设计并实现了一款基于Linux的嵌入式网络打印服务器，硬件设计简单，软件完全开源，只要有Linux下的打印驱动，就可以支持。 1 总体方案设计 要把USB口打印机连人网络，有两种设计方案，一种是使用USB／以太网协议转换器，另一种是设计一个带有USB口和以太网网口(包含操作系统)的嵌入式设备。尽管协议转换器软硬件简单，但不支持多用户同时并发打印，也就无法实现共享打印的要求。 1．1 硬件设计 笔者是在中科院计算所自主研制基于龙芯1号核的“聚芯SoC”1000C上实验的，主频266 MHz。作为产品，只需要提供电源接口、USB口和以太网口。调试阶段，增加串口和JTAG调试接口。考虑到多用户并发打印的负载和实际测试效果，因为移植的开源软件有很多依赖库，所占空间较大，故选用的是1 GB容量的Flash。打印过程中，打印文件在内存中缓存，为了应对较大的打印文件和提高运行速度，建议选择256 MB以上的SDRAM。嵌入式网络打印服务器硬件结构框图如图1所示。
1．2 软件设计 软件设计是整个系统设计的重点，也是难点。在设计思想上，强调尽可能使用开源软件，主要是为了缩短研发周期并能保证打印系统的可靠性和稳定性。操作系统选择目前主流的Linux操作系统。Linux操作系统下的打印控制系统根据打印机的命令方式，分为文本打印机、Post-Script打印机和其他种类。文本打印机不需要驱动程序，就可以直接用cat命令驱动打印机，但只能打印英文，已很少使用。PostScript(简称PS)是一种绘图能力很强的解释性脚本语言，由Adobe公司制定。它因占用系统资源少，处理过程标准化与设备无关而被广泛应用。直接支持PostScript的打印机通常都是比较高级的办公打印机，对于这类打印机来说，PS语言是它们和计算机之间沟通的最简便的方式，应用程序可以将生成的PS文档直接发给打印机打印。但大多数情况下使用的是各种比较低档的，不能直接支持PostScript的打印机，这类打印机只能识别各厂家自己的指令集。 因此，必须采取一种机制，把PostScript格式转换成打印机能够识别的命令格式，而GhostScript程序就是用来完成这个工作的。 Ghostscript将PostScript转换成各种打印机能够识别的格式。 打印机驱动程序是应用软件与打印机之间交流的桥梁，它可以将转化好的打印文件，按照各种打印机不同的格式发送给打印机，因此不同的打印机都有自己特有的打印驱动程序。另外，随驱动程序一起发布的还有PPD文档，PPD(PostScript Printer Description)是用来描述打印机功能的文件，里面包含了字体、打印页面等的一些描述。在使用一款打印机之前，必须找到其相应的PPD文件，并正确地安装到打印管理器程序上。笔者所用打印机为HP 1020plus激光打印机，CUPS不附带此驱动，只能另行安装。 为了让不同的作业在打印的时候不产生冲突，就需要一个打印管理程序。这类管理程序很多，使用最为广泛的莫过于CUPS。CUPS接收要打印的文件；通过文件的类型判断是否需要将其转换为PostScript，如果需要，则调用相应的应用程序进行转换；通过PPD文件来判断Ghost-Script应使用何种驱动处理此PostScript文件；把Ghost-Script处理的结果输出到打印设备上。 在打印管理程序和Ghostscript之间，通常还安装一种统一的打印过滤器程序foomatic-rip。它是用perl编写的脚本程序，打印管理程序通过它调用Ghostscript程序，从而把PostScript作业转换成PPD文件描述的打印机自身能够识别的格式。 2 几个关键问题 2．1 软件的交叉编译 由前面的分析可知，打印服务器需要的开源软件支持，为了运行于嵌入式Linux环境，需要对它们一一进行交叉编译。通常的编译方法是在宿主机上进行，笔者在反复实验后不得不放弃，原因在于这些开源软件还依赖于很多的其他软件包。建议编译安装直接在开发板上进行，虽然速度较慢，但可以及时发现缺少的包。此编译过程大约需要一周的时间。 ①CUPS的编译与安装：
2．2 CGI程序的编写 嵌入式网络设备通常都提供web管理方式，用以修改配置等。以修改IP地址为例，需要修改源码目录下的cgi—bin子目录下的admin．c文件，参照do_am_printer()函数新增函数do_modify_ip，此函数的功能为读取IP地址所在的配置文件，将IP地址、子网掩码、默认网关等显示在页面文本框中，允许修改，提交修改时该函数将新的参数覆盖原配置文件中旧的参数。为实现这一功能，主要用到了CUPS提供的文件操作函数cupsFileGets、cupsFi-leOpen、cupsFilePrintf，和有关CGI变量的读写函数cgiGetVariable、cgiSetVariable和界面的显示函数cgiStartHTM如IP地址L(title)、 cgiCopyTemplateLang("error_ip．tmpl")、cgiEndHTML()。有关文件的读写操作，可参照CUPS目录下的 testfile．c文件。 2．3 界面和提示语言汉化 CUPS支持多国语言版本，如果汉化，需要对界面标识、提示、按钮等全面进行汉化，工作量较大，需要修改doc／index．html，需要把 templates语言版本挪到最外层，需要在loeale／cups_zh．po修改或增加新的中英文对照信息。更详细的信息可参考CUPS运行后通过浏览器访问http：／／localhost：631／help下的Translating and Custom-izing CUPS文档。 2．4 OUPS配置与调试 编辑／etc／cups／cupsd．conf在Location选项中添加容许访问的网段。为简单起见，在 Order allow，deny后直接输入Allow all即可。 编辑／etc／cups／mime．convs，找到application／octet-stream application／vnd．cups-raw 0-行，将其注释掉，否则pdf、doc等文件格式将不被支持，提示“Print file wasnot accepted(Unsupported format 'application／octet-stream'!)”错误。另外，要将防火墙中对631端口的访问控制去掉，否则将提示打印服务器忙。在CUPS调试过程中，如果将cupsd．conf中的loglev-el info改成。loglevel debug，可以在var／log／cups／error_log中看到更多的输出信息，极大地方便了调试，也可借助网络抓包程序辅助调试。在确认打印机能够工作之前，暂不要通过网络方式驱动打印机，可用命令行的方式添加、使能并测试打印机是否工作正常。由于没有成熟的文档，过程比较艰辛。 CUPS启动后，可通过浏览器方式管理打印机。连接好打印机，进入web管理界面，找到“Add printer”。选择正确的驱动程序，如果所连接打印机的驱动程序不存在，则必须手工添加驱动程序。添加完成后，可以打印测试页看看打印机是否可以正常工作。
3 客户端连接 3．1 Windows客户端 在添加打印机时，选择添加的打印机类型为“网络打印机”，在URL中输入 http://printer_server_ip：631／printers／printer_name，其中printer_server_ip为 CUPS打印服务器的IP地址，631为CUPS服务端口，printer_name为已添加的打印机的名称。如果提示URL错误，请修正后再试，最后提供Windows下相应的打印机驱动即可。如果出现连接异常，建议关闭XP的防火墙服务(尽管理论上不受其影响)；也可以使用samba服务来共享打印机，这是最常规的做法，只需配置samba服务，将打印机共享。在客户端通过IP搜索，一般能够找到打印服务器。 3．2 Linux客户端 对于已联网并且安装了CUPS的Linux客户端来讲，能够自动检测到网络中采用CUPS管理的打印机。因此，只需要找到菜单(RedHat Enterprise Server)“系统→首选项→更多首选项→默认打印机”或(fedora)“桌面→首选项→更多首选项→默认打印机”，将弹出网络上所有已存在的打印机，选择其中的某一在线打印机作为默认打印机即可。如果Linux客户端没有安装CUPS，则需要手工去添加打印机。 结语 本文设计并实现的打印服务器完全使用开源软件，扩展性强，只要能够找到Linux下的驱动程序源码，就能够轻松加入到打印服务器的支持列表中。给出的http打印方式相比samba而言有三个方面的优势，配置简单，使用安全，可以跨网段打印。打印服务器调试过程中的主要技术问题都已包含在本文中，经实际反复测试，打印效果良好，完全实用。 参考文献 1. 许海燕,张曦煌.嵌入式系统Internet打印的设计与实现[J].微计算机信息,2007(2):66-68. 2. 蔡理金.嵌入式Linux网络打印服务器的实现[J].电子工程师,2007(12):53-55. 3. 张志敏.基于聚芯SoC的嵌入式系统设计[M].北京:北京邮电大学出版社,2006. 4. Introduction to CUPS[EB/OL].http://www.linuxfromscratch.org/blfs/view/stable/pst/cups.html. 5. 用好Linux下的CUPS打印机服务[EB/OL].http://www.linuxfly.org/read.php? save_72. 6. 基于CUPS的网络打印服务器[EB/OL].http://xuyuanchao.cublog.cn. 作者：中国科学院计算技术研究所 江涛 来源：单片机与嵌入式系统 2009（10） |
