适于3~7W LED灯具的高效率、高精度离线式驱动方案

发布时间:2011-11-16 10:00    发布者:eechina
关键词: LED灯 , LED驱动
作者:华润矽威科技(上海)有限公司系统应用总监 谭汉生

在全球节能环保的大趋势下,LED照明由于具有高光效、高节能、长寿命、高可靠性等优点而广受关注。许多国家政府已出台相关政策推进LED照明应用,例如,2011年,澳大利亚率先禁止使用白炽灯;欧盟各国、加拿大、日本等国将在2012年禁止使用白炽灯;中国政府在2011年将公布淘汰白炽灯的路线图。在自身优势和利好政策的双重驱动下,LED灯具市场快速成长。目前,白炽灯的光效约为13 lm/W,普通40W白炽灯的光通量大约为500 lm。而现在已经商用的大功率LED的光效在50-150 lm/W,功率为5W的LED灯具的光通量约为500 lm。所以3-7W的LED灯具适用于取代40-60W的白炽灯。

依据大功率LED的V-I特性,3-7W的LED灯具需要恒定的驱动电流来得到恒定的光通量。LED驱动器成为LED灯具的必备件。在光学、热学、机械工程、电力电子这四个专业领域,各厂商在LED灯具行业形成很清晰的产业分工。这给传统的线性电源和开关电源厂商带来了转型升级的商业机遇。传统的线性电源和开关电源厂商开始转战LED驱动器市场。LED灯具的系统工程师为了增加LED散热的表面积,在传统的GU10、PAR20的灯具外形表面开槽,并且槽的深度向本体下陷,给LED驱动器留下一个狭小的空间。这给电力电子工程师带来了新的挑战,他们需要在面积仅为10*16 mm2 PCB中应对90-264Vac宽电压输入范围、LED恒流、原副边电气隔离并满足EMI等多方面的挑战。

第一代驱动方案

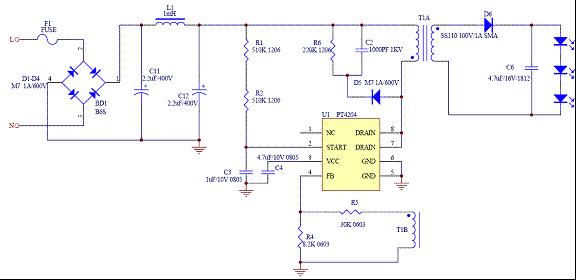

华润矽威在2010年推出了第一代原边反馈离线式3-7W LED驱动方案PT4203和PT4204。PT4203是原边反馈恒流控制器,适用于7W以下的LED球泡灯或PAR灯。 PT4204是内置MOSFET原边反馈恒流的稳流器,适用于3W的LED灯杯。PT4203/04采用原边反馈控制LED恒流,取消了传统的二次侧的电流反馈环中的器件如侦测电流的电阻,TL431和光耦。PT4203/04还采用了主MOSFET源极驱动的架构,这样芯片的供电与变压器的辅助绕组无关。这样简化了芯片的供电和变压器的设计,并可以驱动串联不同LED数目的灯串。图1为采用PT4204的典型应用电路。适用用于3W LED灯杯。PT4204的外围零件的个数仅为6个,为业界最简化的方案。在90-264Vac全电压输入范围,单片的电流精度为±3%。采用EE10压器,效率为72.5%。

图1:采用PT4204的典型应用电路

PT4203/04在2010年推出后,给电力电子工程师在狭小的空间设计驱动器带来了便利性。PT4203/04在业界被广泛的采用。虽然PT4203/4204单片电流精度可达到±3%,但因为模拟IC的工艺相对数字IC工艺的标准化的程度要差一些。PT4203/PT4204在客户端大批量生产时,不同的芯片之间的电流精度在±10%。LED厂商普遍认为,光通量与LED的正向电流成正比,利用相同的电流驱动所有LED,那么每个LED会产生相同的光通量。其实,这个结论不完全正确。因为光源LED的一致性也是关键点。比如,经过分档后的LED光通量的误差还有3.5%。输出的光通量流明和光照度勒克斯才是LED灯具的重点。不过,电流的测量很容易实现,而光的测量则需要昂贵的仪器。所以LED灯具厂商需要更高精度的LED电流。

第二代驱动方案

2011年9月,华润矽威推出了单片电流精度为±1%第二代原边反馈离线式3-7W LED驱动方案PT4213和PT4215。在大批量生产时,PT4213/15的电流的精度可达±3%。同时,为了提高效率,PT4213/15删去了控制主MOSFET源极的内部低压MOSFET,改为主MOSFET的栅极驱动。芯片的供电也从主MOSFET的源极改为从主变压器的辅助绕组。PT4213是原边反馈恒流控制器,适用于7W以下的LED球泡灯或PAR灯;PT4215是内置MOSFET原边反馈恒流的稳流器,适用于3W的LED灯杯。

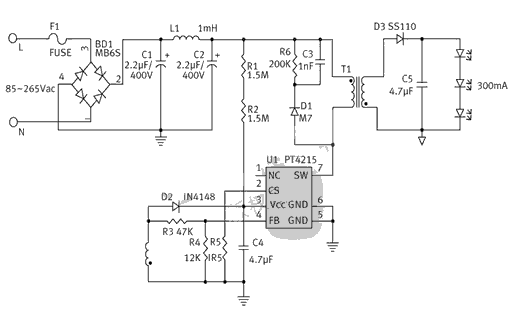

图2是采用PT4215的3W LED灯杯的典型应用电路。驱动电路采用反激架构,工作在DCM模式。采用无光藕设计,方案简洁可靠,成本低廉。驱动电路能够接受85VAC~265VAC输入范围,输出电流300mA,驱动3颗1W LED串联的灯串。

图2:采用PT4215的典型应用电路

PT4215采用脉冲频率调制(PFM)控制方式,通过改变开关频率实现LED的恒流输出。IC通过CS管脚设定变压器初级侧峰值电流,通过FB脚检测输出电压,根据输出电压的大小产生相应的开关频率实现恒定电流输出。输出电流大小可表示为:


公式1

其中,Nps为变压次初级与次级绕组比例,R5为采样电阻大小,η为转换效率。

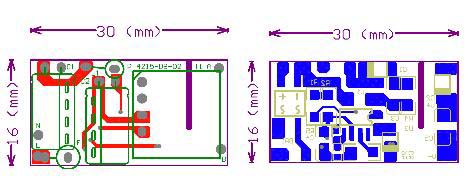

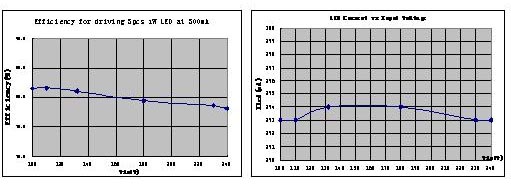

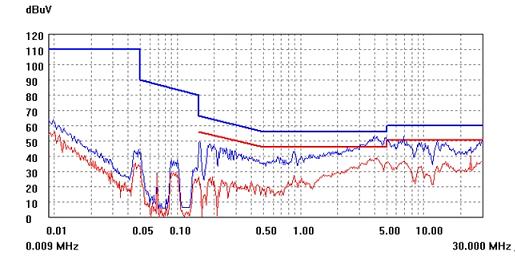

图3是实测效率及调整率曲线图;110Vac输入条件下,最高效率超过80%;在100-240Vac的输入电压范围,LED电流的变化只有1mA。图4是220Vac输入条件下,驱动器的传导EMI波形,该驱动器只采用了∏型滤波网络,初次级间未加Y安规电容,EMI轻松通过EN55015B测试标准。图5是Demo板Layout图,变压器初次级间距离超过5mm,可通过3750V耐高压测试。

图3 PT4215效率及调整率特性曲线

图4 PT4215 3W EMI@220Vac

图5 PT4215 Demo板顶层和底层

本文小结

本文介绍了华润矽威第一代和第二代原边反馈离线式3-7W LED驱动方案PT4203/04和PT4213/15及其3W LED灯杯的典型应用电路,并给出了实验数据及波形。基于PT4213/15的3-7W的LED驱动器以其宽电压输入范围内,单片±1%恒流精度和高达80%转换效率将成为LED灯具厂商的理想解决方案。
