DRV8662:平板电脑单片压电触摸屏驱动解决方案

发布时间:2011-11-10 16:32    发布者:1046235000
关键词: DRV8662 , 触摸屏 , 单片压电 , 平板电脑 , 驱动
TI公司的DRV8662是集成了105V升压开关、功率二极管和全差分放大器的单片压电触摸驱动器。该通用器件可以驱动高压和低压压电触摸激励器。输入信号可以使差分或者单端。DRV8662支持四种GPIO控制的增益:28.8dB、34.8dB、38.4dB和40.7dB。

利用两个外部电阻设定升压电压,通过REXT电阻来限制升压电流。由于升压转换器的架构不支持元电流超过REXT电阻设定的限定值,因此,DRV8662非常适合便携类应用。

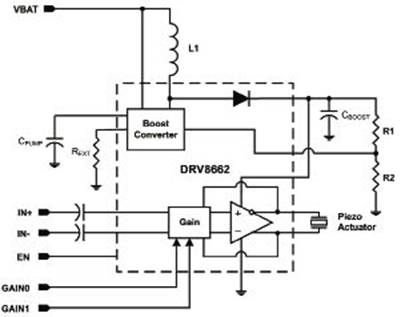

图1 DRV8662框图

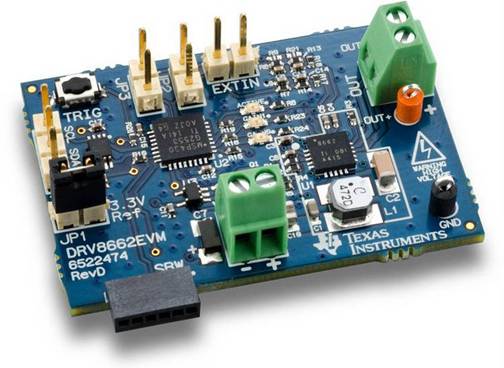

图2 DRV8662EVM评估模块外形图

DRV8662主要特性

•高压压电触摸驱动器

•在200Vpp和300Hz时驱动最多 100nF

•在100Vpp和300Hz时驱动最多300nF

•在50Vpp和300Hz时驱动最多680nF

•差分输出

•集成升压转换器

•可调节的升压电压

•可调节的电流限制

•集成的功率FET和二极管

•不需要变压器

• 1.5ms的快速启动时间

• 3.0V~5.5V的宽输入电压范围

• 1.8V兼容数字引脚

•热保护

•采用4mm×4mm×0.9mm QFN封装(RGP)

DRV8662应用

•手机

•便携式游戏机

•便携式导航设备

•平板设备

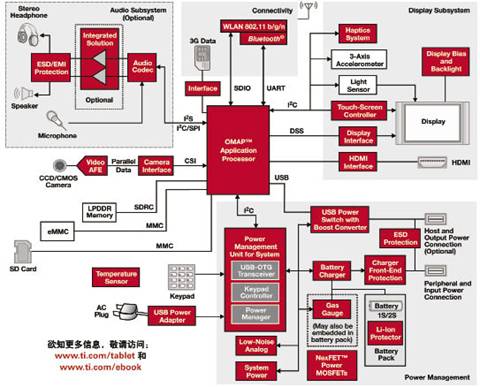

图3 平板电脑电子书系统方框图

DRV8662EVM评估模块

DRV8662EVM评估模块是一个全查分、高电压的压电激励驱动器,针对单层和多层压电激励器具有快速响应时间。利用一个可调节的100V集成升压转换器,DRV8662可差分驱动最高200V的负载。完整的评估模块包含DRV8662RGP压电触摸驱动器、可编程MSP430和无源元件。

DRV8662EVM评估模块主要特性

•高压触摸驱动器

•驱动单层和多层压电激励器

•可调节的200V差分输出

•待用采样波形和I2C输入的可编程

MSP430

•外部PWM和模拟输入

•从3.0V~5.5V的宽输入电压范围

详情请见:

TI DRV8662平板电脑单片压电触摸屏驱动解决方案
