MAX98306：立体声3.7W D类放大器解决方案
发布时间：2011-11-10 16:14
发布者：1046235000
Maxim公司的立体声3.7W D类放大器MAX98306提供AB类音频性能和D级的效率。通过一个增益选择输入（GAIN）该设备提供5中可选择的增益设置（6dB、9dB、12dB、15dB和18dB）。有源发射限制、边缘速率和过冲电路控制与无滤波扩频调制模式（SSM）提供卓越的EMI性能，同时消除了对传统D类设备中发现的输出滤波的需求。该IC 3.7V的供电电压和2.0mA的静态电流延长了便携式设备中的电池寿命。MAX98306采用14引脚TDFN（3mm×3mm×0.75mm）封装，工作温度范围为-40℃~+85℃。

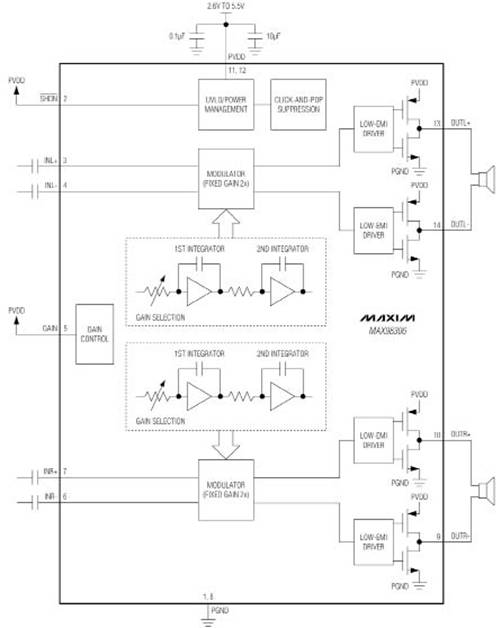

图1 MAX98306框图
图2 MAX98306典型应用电路图 MAX98306主要特性 •输出功率在3I、10% THD时为3.7W，在8I，10% THD为1.7W，供电电压为5V •利用最大12in的扬声器电缆传送EMI限制未过滤电流 •在217Hz时高83dB PSRR •扩频调制和有源发射限制 • 5个引脚可选的增益 •出色的杂音抑制 •热保护和过电流保护 •低电流关断模式 •小尺寸3mm×3mm×0.75mm的14引脚TDFN
图3 MAX98306评估板电路图 MAX98306应用 •智能手机 •平板电脑 •手机 •附属音箱 • MP3播放器 •便携式音频播放器 • VoIP电话

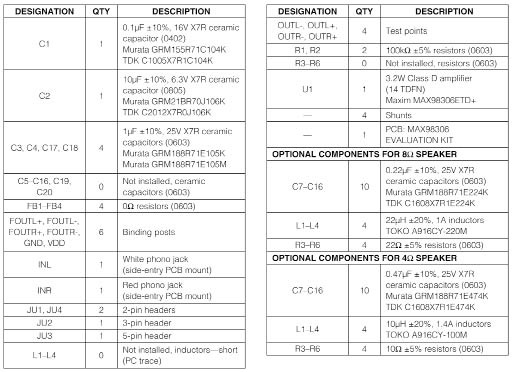

表1 MAX98306评估板材料清单 MAX98306评估板 MAX98306评估板是一个经过完全组装和测试的PCB，用于评估MAX98306立体声3.2W D类放大器。该评估套件工作在2.6V~5.5V直流电压范围内，能够驱动3.2V到4I负载。MAX98306评估板接受差分和单端音频输入并为扬声器提供差分输出。其输出可以直接连接到扬声器负载，很适合无滤波型应用。但是，也可以增加一个滤波器来简化评估。 MAX98306评估板主要特性 •单端或差分音频输入 • 5个可选择增益 •无滤波器工作 •可选择D类输出滤波器来简化评估 •低功耗关断模式 •经过验证的PCB布局 •经过完全组装和测试 详情请见: Maxim MAX98306立体声3.7W D类放大器解决方案 |
