DIY便携式手摇发电机的做法[附图]
发布时间：2011-10-27 09:15
发布者：Liming
DIY便携式手摇发电机的做法[附图].pdf
(2.17 MB)

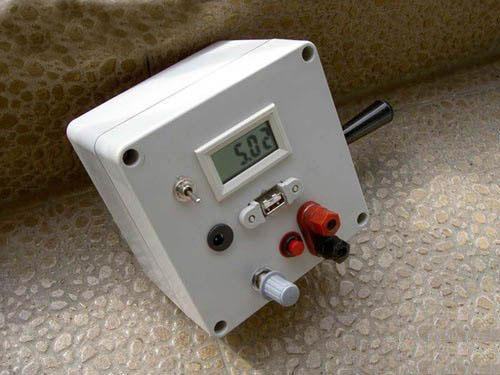

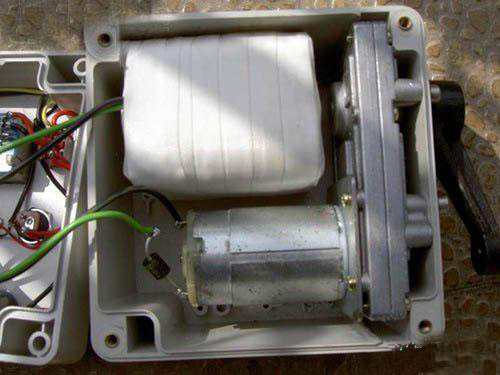

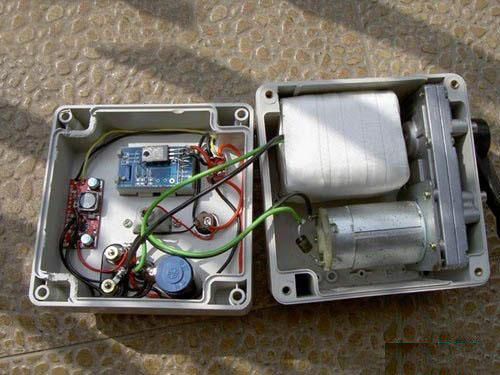

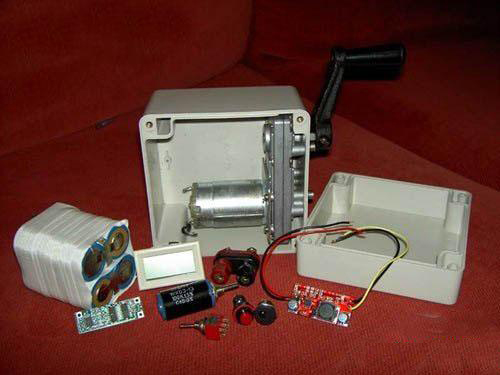

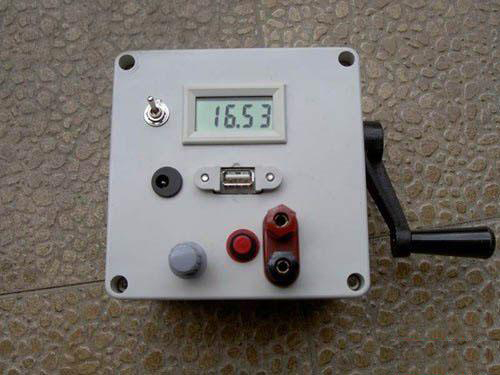

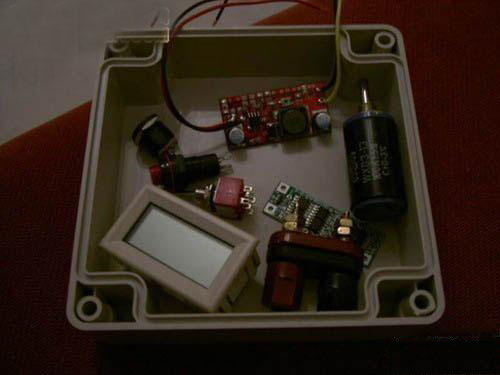

市售的手摇发电机归纳起来无非有两种，一种是军用的，外壳采用铸铝方式，很重很结实。我有的两种都是有专用架子的，人坐在架子上，还有专用的护腰带，全部加起来估计有10公斤以上。另一种是民用的，随应用领域（一般是电筒或手机充电器）的不同，有手握式、手摇式、手晃式等，它们的体积都很小，但功率也小得可怜。在中间范围内（功率约10W）的手摇发电机市面上很看不到。 这个发电机功率约10W，初衷是让大多数人都可以使用的东西，做好以后才发现，它更本不适合我，而是专为特定人群（猛男）做的。但现在也不想再改动了，毕竟提高内在素质才是最重要的，苦练身体，争取5年以后迈入初级猛男行列，可以用得上这个东东。 主要材料都购于淘宝网，包括减速电机、塑料密封盒、DC-DC模块、锂电池、锂电保护电路、电压表、可调稳压电路板。具体参数如下： （一）减速电机：额定电压24V，实测转速90转/分左右。用长一点的摇把在16V时实测输出电流约1A（电机不烫），曾经有摇出2A的峰值记录。 （二）防水密封盒：120&215;120&215;90 mm。 （三）锂电池：4节26650串，容量2.8AH左右。 （四）锂电保护电路：单节上限电压：4.3v&177;0.05V，单节下限电压：2.5V&177;0.05V，最大工作电流：8A，最大瞬间电流：12A，尺寸：45&215;15&215;5mm。 （五）电压表：测量电压0-20V，工作电压：2.5-7v（另购7805用于表头供电），工作电流：《5mA，外型尺寸： 48&215;29&215;18.5 mm，准 确 度：&177; 0.2%。 （六）DC-DC模块：降压电路，尺寸，44&215;22&215;7.2 mm，输入4-26V（成品输入端滤波电容是16V的，需更换），输出电压可根据需求来任意调整（输出总是低于输入端1.55V），电流最大3A，常规使用推荐 2A，效率94%-96%（估计有水分，压差大时不可能这么高），输出带短路保护。电路静态电流是5MA，电路第7脚为使能端，当使能端为低电平的时候，电路静态消耗6UA。 （七）小摇把：长约60 mm，手摇绕线器上拆下来的。 （八）开关及其它小配件：本地自购。导线粗的是200芯镀银音箱线，细的是车模用硅橡胶绝缘导线。 （九）缺点：1、不防水。2、在输出电压小于2.5V时，电压表不能测量。3、无平衡充电功能，电池多次充电放后容易造成特性不一致。4、重量不轻，家里没有秤，但估计不会低于1公斤。5、电压表少一个开关，在电池充放电过程中，电压表都是开着，按最不利的10V压降考虑，将有0.05W的功率损耗。6、减速电机有噪声，摇起来呜呜的响。 （十）用于弱男时的改进：1、加长摇把。2、壳子上装四个带小孔的&8220;耳朵&8221;，用帐篷钉固定在地上摇。 （十一）适用领域：当走了一天的路，大家都累得东倒西歪时，总会有一些生龙活虎的猛男，充沛的体力无处发泄，这时就需要一台这样的手摇发电机，抱住它，尽情的摇吧。
