采用IGBT设计UPS的技术方案

发布时间:2011-10-18 10:50    发布者:1046235000
关键词: IGBT , UPS , 电源管理
在UPS 中使用的功率器件有双极型功率晶体管、功率MOSFET可控硅IGBT,IGBT 既有功率MOSFET易于驱动、控制简单、开关频率高的优点,又有功率晶体管的导通电压低,通态电流大的优点、使用IGBT 成为UPS 功率设计的首选,只有对IGBT的特性充分了解和对电路进行可靠性设计,才能发挥IGBT 的优点。本文介绍UPS中的IGBT 的应用情况和使用中的注意事项。IGBT在UPS中的应用情况

        绝缘栅双极型晶体管IGBT是一种MOSFET 与双极晶体管复合的器件。它既有功率MOSFET易于驱动、控制简单、开关频率高的优点,又有功率晶体管的导通电压低,通态电流大,损耗小的显著优点。据东芝公司资料,1200V/100A 的IGBT 的导通电阻是同一耐压规格的功率MOSFET 的1/10,而开关时间是同规格GTR 的1/10。由于这些优点,IGBT广泛应用于不间断电源系统(UPS)的设计中。这种使用IGBT的在线式UPS具有效率高,抗冲击能力强、可靠性高的显著优点。
        UPS主要有后备式、在线互动式和在线式三种结构。在线式UPS 以其可靠性高,输出电压稳定,无中断时间等显著优点,广泛用于通信系统、税务、金融、证券、电力、铁路、民航、政府机关的机房中。本文以在线式为介绍对象,介绍UPS中的IGBT的应用。

图1 在线式不间断电源主电路图

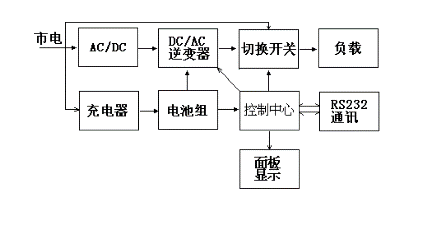

        图1 为在线式UPS 的主电路,在线式UPS 电源具有独立的旁路开关、AC/DC 整流器、充电器、DC/AC 逆变器等系统,工作原理是:市电正常时AC/DC 整流器将交流电整流成直流电,同时对蓄电池进行充电,再经DC/AC 逆变器将直流电逆变为标准正弦波交流电,市电异常时,电池对逆变器供电,在UPS 发生故障时将输出转为旁路供电。在线式UPS输出的电压和频率最为稳定,能为用户提供真正高质量的正弦波电源。
a.旁路开关(AC BYPASS SWITCH)

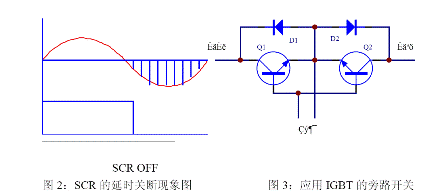

        旁路开关常使用继电器和可控硅。继电器在中小功率的UPS 中广泛应用。优点是控制简单,成本低,缺点是继电器有转换时间,还有就是机电器件的寿命问题。可控硅常见于中大功率UPS 中。优点是控制电流大,没有切换时间。但缺点就是控制复杂,且由于可控硅的触发工作特性,在触发导通后要在反向偏置后才能关断,这样就会产生一个最大10ms 的环流电流,如图2。如果采用IGBT,如图3,则可以避免这个问题,使用IGBT 有控制简单的优点,但成本较高。其工作原理为:当输入为正半周时,电流流经Q1、D2,负半周时电流流经D1、Q2。


b.整流器AC/DC

        UPS 整流电路分为普通桥堆整流、SCR 相控整流和PFC 高频功率因数校正的整流器。传统的整流器由于基频为50HZ,滤波器的体积重量较重,随着UPS 技术的发展和各国对电源输入功率因数要求,采用PFC 功率因数校正的UPS 日益普及,PFC 电路工作的基频至少20KHZ,使用的滤波器电感和滤波电容的体积重量大大减少,不必加谐波滤波器就可使输入功率因数达到0.99,PFC 电路中常用IGBT 作为功率器件,应用IGBT 的PFC 整流器是有效率高、功率容量大、绿色环保的优点。
c.充电器

        UPS 的充电器常用的有反激式、BOOST 升压式和半桥式。大电流充电器中可采用单管IGBT,用于功率控制,可以取得很高的效率和较大的充电电流。
d.DC/AC 逆变器

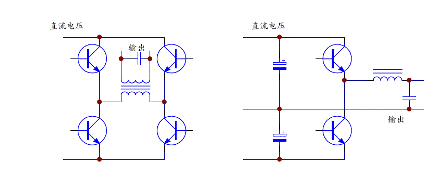

        3KVA 以上功率的在线式UPS 几乎全部采用IGBT 作为逆变部分的功率器件,常用全桥式电路和半桥电路,如下图4。

IGBT 损坏的原因

        UPS 在使用过程中,经常受到容性或感性负载的冲击、过负荷甚至负载短路等,以及UPS 的误操作,可能导致IGBT 损坏。IGBT 在使用时的损坏原因主要有以下几种情况:
a.过电流损坏;

        IGBT 有一定抗过电流能力,但必须注意防止过电流损坏。IGBT 复合器件内有一个寄生晶闸管,所以有擎住效应。图5 为一个IGBT 的等效电路,在规定的漏极电流范围内,NPN 的正偏压不足以使NPN 晶体管导通,当漏极电流大到一定程度时,这个正偏压足以使NPN 晶体管开通,进而使NPN 和PNP 晶体管处于饱和状态,于是寄生晶闸管开通,门极失去了控制作用,便发生了擎住效应。IGBT 发生擎住效应后,漏极电流过大造成了过高的功耗,最后导致器件的损坏。

b.过电压损坏;

        IGBT 在关断时,由于逆变电路中存在电感成分,关断瞬间产生尖峰电压,如果尖峰电压过压则可能造成IGBT 击穿损坏。

c.桥臂共导损坏;
d.过热损坏和静电损坏。
IGBT 损坏的解决对策

a.过电流损坏

        为了避免IGBT 发生擎住效应而损坏,电路设计中应保证IGBT 的最大工作电流应不超过IGBT 的IDM 值,同时注意可适当加大驱动电阻RG 的办法延长关断时间,减小IGBT 的di/dt。驱动电压的大小也会影响IGBT 的擎住效应,驱动电压低,承受过电流时间长,IGBT 必须加负偏压,IGBT 生产厂家一般推荐加-5V 左右的反偏电压。在有负偏压情况下,驱动正电压在10—15V 之间,漏极电流可在5~10μs 内超过额定电流的4~10 倍,所以驱动IGBT 必须设计负偏压。由于UPS 负载冲击特性各不相同,且供电的设备可能发生电源故障短路,所以在UPS 设计中采取限流措施进行IGBT的电流限制也是必须的,可考虑采用IGBT 厂家提供的驱动厚膜电路。如FUJI 公司的EXB841、EXB840,三菱公司的M57959AL,57962CL,它们对IGBT 的集电极电压进行检测,如果IGBT 发生过电流,内部电路进行关闭驱动。这种办法有时还是不能保护IGBT,根据IR 公司的资料,IR 公司推荐的短路保护方法是:首先检测通态压降Vce,如果Vce 超过设定值,保护电路马上将驱动电压降为8V,于是IGBT 由饱和状态转入放大区,通态电阻增大,短路电路减削,经过4us 连续检测通态压降Vce,如果正常,将驱动电压恢复正常,如果未恢复,将驱动关闭,使集电极电流减为零,这样实现短路电流软关断,可以避免快速关断造成的过大di/dt 损坏IGBT,另外根据最新三菱公司IGBT 资料,三菱推出的F 系列IGBT 的均内含过流限流电路(RTC circuit),如图6,当发生过电流,10us 内将IGBT 的启动电压减为9V,配合M57160AL 驱动厚膜电路可以快速软关断保护IGBT。


b.过电压损坏

        防止过电压损坏方法有:优化主电路的工艺结构,通过缩小大电流回路的路径来减小线路寄生电感;适当增加IGBT 驱动电阻Rg 使开关速度减慢(但开关损耗也增加了);设计缓冲电路,对尖峰电压进行抑制。用于缓冲电路中的二极管必须是快恢复的二极管,电容必须是高频、损耗小,频率特性好的薄膜电容。这样才能取得好的吸收效果。常见电路有耗能式和回馈式缓冲电路。回馈式又有无源式和有源式两种,详细电路设计可参见所选用器件的技术手册。

c.桥臂共导损坏

        在UPS 中,逆变桥同臂支路两个驱动必须是互锁的,而且应该设置死区时间(即共同不导通时间)。如果发生共导,IGBT 会迅速损坏。在控制电路应该考虑到各种运行状况下的驱动问题控制时序问题。

d.过热损坏

        可通过降额使用,加大散热器,涂敷导热胶,强制风扇制冷,设置过温度保护等方法来解决过热损坏的问题。此外还要注意安装过程中的静电损坏问题,操作人员、工具必须进行防静电保护。

结论

a.IGBT 兼具有功率MOSFET 和GTR 的优点,是UPS 中的充电、旁路开关、逆变器,整流器等功率变换的理想器件。

b.只有合理运用IGBT,并采取有效的保护方案,才可能



其它内容参见:IGBT 系统设计攻略
本文地址:https://www.eechina.com/thread-77858-1-1.html     【打印本页】

本站部分文章为转载或网友发布,目的在于传递和分享信息,并不代表本网赞同其观点和对其真实性负责;文章版权归原作者及原出处所有,如涉及作品内容、版权和其它问题,我们将根据著作权人的要求,第一时间更正或删除。
1770309616 发表于 2012-2-25 10:42:51
不间断电源(UPS)中IGBT的应用

  1.引言

  在UPS中使用的功率器件有双极型功率晶体管、功率MOSFET、可控硅和IGBT,IGBT既有功率MOSFET易于驱动,控制简单、开关频率高的优点,又有功率晶体管的导通电压低,通态电流大的优点、使用IGBT成为UPS功率设计的首选,只有对IGBT的特性充分了解和对电路进行可靠性设计,才能发挥IGBT的优点。本文介绍UPS中的IGBT的应用情况和使用中的注意事项。
  2.IGBT在UPS中的应用情况
  绝缘栅双极型晶体管(IGBT)是一种MOSFET与双极晶体管复合的器件。它既有功率MOSFET易于驱动,控制简单、开关频率高的优点,又有功率晶体管的导通电压低,通态电流大,损耗小的显著优点。据东芝公司资料,1200V/100A的IGBT的导通电阻是同一耐压规格的功率MOSFET的1/10,而开关时间是同规格GTR的1/10。由于这些优点,IGBT广泛应用于不间断电源系统(UPS)的设计中。这种使用IGBT的在线式UPS具有效率高,抗冲击能力强、可靠性高的显著优点。
  UPS主要有后备式、在线互动式和在线式三种结构。在线式UPS以其可靠性高,输出电压稳定,无中断时间等显著优点,广泛用于通信系统、税务、金融、证券、电力、铁路、民航、政府机关的机房中。本文以在线式为介绍对象,介绍UPS中的IGBT的应用。
  在线式UPS电源具有独立的旁路开关、AC/DC整流器、充电器、DC/AC逆变器等系统,工作原理是:市电正常时AC/DC整流器将交流电整流成直流电,同时对蓄电池进行充电,再经DC/AC逆变器将直流电逆变为标准正弦波交流电,市电异常时,电池对逆变器供电,在UPS发生故障时将输出转为旁路供电。在线式UPS输出的电压和频率最为稳定,能为用户提供真正高质量的正弦波电源。
  ①旁路开关(ACBYPASSSWITCH)
  旁路开关常使用继电器和可控硅。继电器在中小功率的UPS中广泛应用。优点是控制简单,成本低,缺点是继电器有转换时间,还有就是机电器件的寿命问题。可控硅常见于中大功率UPS中。优点是控制电流大,没有切换时间。但缺点就是控制复杂,且由于可控硅的触发工作特性,在触发导通后要在反向偏置后才能关断,这样就会产生一个最大10ms的环流电流。如果采用IGBT,则可以避免这个问题,使用IGBT有控制简单的优点,但成本较高。其工作原理为:当输入为正半周时,电流流经Q1、D2,负半周时电流流经D1、Q2。
  ②整流器AC/DC
  UPS整流电路分为普通桥堆整流、SCR相控整流和PFC高频功率因数校正的整流器。传统的整流器由于基频为50HZ,滤波器的体积重量较重,随着UPS技术的发展和各国对电源输入功率因数要求,采用PFC功率因数校正的UPS日益普及,PFC电路工作的基频至少20KHZ,使用的滤波器电感和滤波电容的体积重量大大减少,不必加谐波滤波器就可使输入功率因数达到0.99,PFC电路中常用IGBT作为功率器件,应用IGBT的PFC整流器是有效率高、功率容量大、绿色环保的优点。
  ③充电器
  UPS的充电器常用的有反激式、BOOST升压式和半桥式。大电流充电器中可采用单管IGBT,用于功率控制,可以取得很高的效率和较大的充电电流。
  ④DC/AC逆变器
  3KVA以上功率的在线式UPS几乎全部采用IGBT作为逆变部分的功率器件,常用全桥式电路和半桥电路。

  3.IGBT损坏的原因
  UPS在使用过程中,经常受到容性或感性负载的冲击、过负荷甚至负载短路等,以及UPS的误操作,可能导致IGBT损坏。IGBT在使用时的损坏原因主要有以下几种情况:
  ①过电流损坏;
  IGBT有一定抗过电流能力,但必须注意防止过电流损坏。IGBT复合器件内有一个寄生晶闸管,所以有擎住效应。图5为一个IGBT的等效电路,在规定的漏极电流范围内,NPN的正偏压不足以使NPN晶体管导通,当漏极电流大到一定程度时,这个正偏压足以使NPN晶体管开通,进而使NPN和PNP晶体管处于饱和状态,于是寄生晶闸管开通,门极失去了控制作用,便发生了擎住效应。IGBT发生擎住效应后,漏极电流过大造成了过高的功耗,最后导致器件的损坏。
  ②过电压损坏;
  IGBT在关断时,由于逆变电路中存在电感成分,关断瞬间产生尖峰电压,如果尖峰电压过压则可能造成IGBT击穿损坏。
  ③桥臂共导损坏;
  ④过热损坏和静电损坏。
  4.IGBT损坏的解决对策
  ①过电流损坏
  为了避免IGBT发生擎住效应而损坏,电路设计中应保证IGBT的最大工作电流应不超过IGBT的IDM值,同时注意可适当加大驱动电阻RG的办法延长关断时间,减小IGBT的di/dt。驱动电压的大小也会影响IGBT的擎住效应,驱动电压低,承受过电流时间长,IGBT必须加负偏压,IGBT生产厂家一般推荐加-5V左右的反偏电压。在有负偏压情况下,驱动正电压在10—15V之间,漏极电流可在5~10μs内超过额定电流的4~10倍,所以驱动IGBT必须设计负偏压。由于UPS负载冲击特性各不相同,且供电的设备可能发生电源故障短路,所以在UPS设计中采取限流措施进行IGBT的电流限制也是必须的,可考虑采用IGBT厂家提供的驱动厚膜电路。如FUJI公司的EXB841、EXB840,三菱公司的M57959AL,57962CL,它们对IGBT的集电极电压进行检测,如果IGBT发生过电流,内部电路进行关闭驱动。这种办法有时还是不能保护IGBT,根据IR公司的资料,IR公司推荐的短路保护方法是:首先检测通态压降Vce,如果Vce超过设定值,保护电路马上将驱动电压降为8V,于是IGBT由饱和状态转入放大区,通态电阻增大,短路电路减削,经过4us连续检测通态压降Vce,如果正常,将驱动电压恢复正常,如果未恢复,将驱动关闭,使集电极电流减为零,这样实现短路电流软关断,可以避免快速关断造成的过大di/dt损坏IGBT,另外根据最新三菱公司IGBT资料,三菱推出的F系列IGBT的均内含过流限流电路(RTCcircuit),如图6,当发生过电流,10us内将IGBT的启动电压减为9V,配合M57160AL驱动厚膜电路可以快速软关断保护IGBT。
  ②过电压损坏
  防止过电压损坏方法有:优化主电路的工艺结构,通过缩小大电流回路的路径来减小线路寄生电感;适当增加IGBT驱动电阻Rg使开关速度减慢(但开关损耗也增加了);设计缓冲电路,对尖峰电压进行抑制。用于缓冲电路中的二极管必须是快恢复的二极管,电容必须是高频、损耗小,频率特性好的薄膜电容。这样才能取得好的吸收效果。常见电路有耗能式和回馈式缓冲电路。回馈式又有无源式和有源式两种,详细电路设计可参见所选用器件的技术手册。
  ③桥臂共导损坏
  在UPS中,逆变桥同臂支路两个驱动必须是互锁的,而且应该设置死区时间(即共同不导通时间)。如果发生共导,IGBT会迅速损坏。在控制电路应该考虑到各种运行状况下的驱动问题控制时序问题。
  ④过热损坏
  可通过降额使用,加大散热器,涂敷导热胶,强制风扇制冷,设置过温度保护等方法来解决过热损坏的问题。此外还要注意安装过程中的静电损坏问题,操作人员、工具必须进行防静电保护。
  5.结论
  ①IGBT兼具有功率MOSFET和GTR的优点,是UPS中的充电、旁路开关、逆变器,整流器等功率变换的理想器件。
  ②只有合理运用IGBT,并采取有效的保护方案,才可能提高IGBT在UPS中的可靠性。
