TPS62730:高频超低功耗DC电源解决方案
发布时间：2011-10-13 13:10
发布者：1046235000
|
TI公司TPS62730是一款高频同步降压DC-DC转换器，针对超低功耗无线应用进行了优化。该器件能够为TI低功耗无线子1GHz和2.4GHz RF收发器与片上系统解决方案供电。在TX和RX模式下，TPS62730利用高效降压转换降低了电池的电流消耗。它可提供高达100mA的输出电流，允许使用小型、低成本片式电感器和电容器。该器件的输入电压范围为1.9V-3.9V，支持以锂为主的化学电池（如Li-SOCl2、Li-SO2和Li-MnO2）和两节碱性电池。 TPS62730具有超低功耗旁路模式，典型电流消耗为30nA，支持TI的CC2540蓝牙低能解决方案和CC430片上系统解决方案的休眠与低功耗模式。

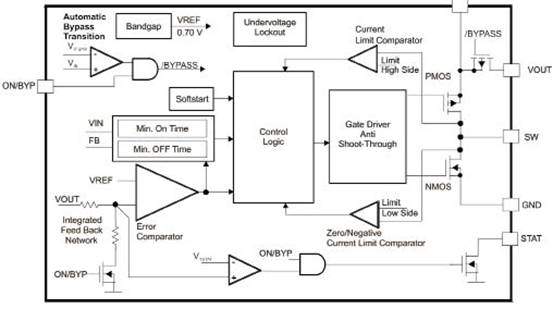

图1 TPS62730功能方框图

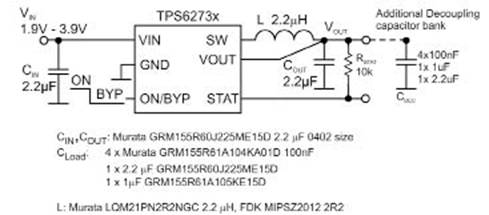

图2 TPS62730典型应用电路图 TPS62730的主要特性 • 输入电压VIN范围：1.9V-3.9V • 超低功耗旁路模式：30nA（典型值） • DC/DC静态电流：25μA（典型值） • 内部反馈分频器断路 • VIN和VOUT之间的旁路开关：2.1Ω（典型值） • 从DC/DC自动转换成旁路模式 • 开关频率：高达3MHz • DC/DC效率：高达95% • 开漏状态输出STAT • 输出峰值电流：高达100mA • 固定输出电压：2.1V • 小型外部输出滤波器元件：2.2μH/2.2μF • 针对低输出纹波电压进行了优化 • 小型1mm×1.5mm×0.6mm SON封装 • 最小尺寸：12mm2 TPS62730应用 • CC2540蓝牙低能片上系统解决方案 • 低功耗无线应用 • RF4CE、计量 TPS62730EVM-726评估模块 TPS62730EVM-726评估模块（EVM）可以帮助设计者评估TPS62730降压转换器的操作和性能。用户指南介绍了TPS62730评估模块、如何进行独立评估以及如何连接主机或系统。该转换器设计用于位输出端提供高达100mA的连续电流。可以通过将ON/BYP引脚接地让转换器切换到旁路模式；如果输入电压降至输出调节电压，则转换器可以自动切换到旁路模式。 TPS62730是一款高频同步降压DC-DC转换器，针对超低功耗无线应用进行了优化。该器件能够为TI低功耗无线子1GHz和2.4GHz RF收发器供电。在TX和RX模式下，TPS62730利用高效降压转换降低了电池的电流消耗。它可提供高达100mA的输出电流，允许使用小型、低成本片式电感器和电容器。 该器件的输入电压范围为1.9V-3.9V，支持大多数以锂为主的化学电池。TPS62730具有超低功耗旁路模式，典型电流消耗为30nA，支持现代RF收发器的低功耗模式。在旁路模式下，输入通过内部2Ω旁路FET与VOUT引脚相连。输入（电池）电压降至旁路转换阈值时，该转换器会自动进入旁路模式。

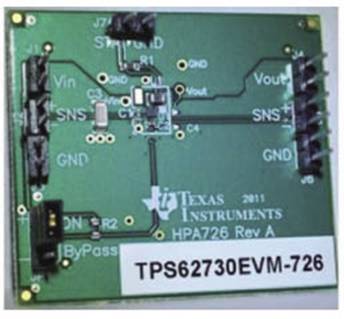

图3 TPS62730EVM-726评估模块外形图
图4 TPS62730EVM-726评估模块电路图 TPS62730EVM-726评估模块的主要特性 • 输入电压VIN范围：1.9V-3.9V • 超低功耗旁路模式：30nA（典型值） • DC/DC静态电流：25μA（典型值） • 内部反馈分频器断连 • VIN和VOUT之间的旁路开关：2.5Ω（典型值） • 从DC/DC自动转换成旁路模式 • 开关频率：高达3MHz • DC/DC效率：高达95% • 开漏状态输出STAT • 输出峰值电流：高达100mA • 固定输出电压选项：2.1V、2.05V和1.9V • 小型外部输出滤波器元件：2.2μH/2.2μFv • 针对低输出纹波电压进行了优化 • 小型1mm×1.5mm×0.6mm SON封装 • 最小尺寸：12 mm2 详情请见： TI TPS62730高频超低功耗DC电源解决方案 |
