RC1180-KNX:多协议无线应用解决方案
发布时间：2011-10-13 13:00
发布者：1046235000
FRadiocrafts公司的RC1180- KNX RF收发器模块是一种小型、表面贴装、高性能模块，采用KNX 协会制定的嵌入式KNX-RF多协议。该模块采用面向串行通信和配置的UART接口。该模块符合欧洲无线电管理条例的要求，无需许可证即可使用，尺寸仅为12.7mm×25.4mm×3.3mm（带防护层）。在与用于四分之一波长天线一起使用时，可以实现600米到800米的视距。RC1180- KNX符合KNX技术规范的要求，支持S、A和E模式，工作频率为868MHz。物理层符合EN50090（ISO/ IEC14543-3）相关内容的要求。
图1 RC1180-KNX典型连接图

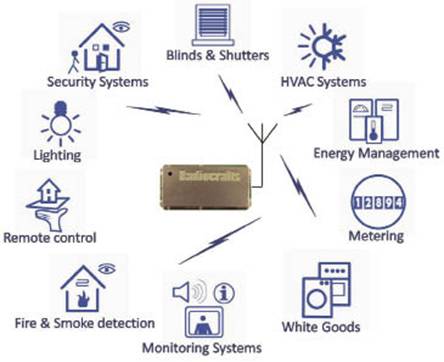

图2 RC1180-KNX典型应用示意图 RC1180-KNX的主要特性 • 嵌入式KNX-RF协议（KNX-RF v1.1、KNX和多种KNX-RF Multi） • 利用5条通道（最大值）实现频率捷变 • 多达64个接收器的快速链路确认 • 自动重发 • 中继器可以将KNX- RF Multi消息和KNX-RF Ready消息分别扩展2个和6个中继段 • 最多可以再另外连接64个KNX- RF器件 • 先听再说（Listen Before Talk，LBT）减少了争用情况的发生 • 自动电池监测 • 接收信号强度信息（RSSI） • 与无线M-Bus模块RC1180-MBUS引脚兼容 • 12.7mm×25.4mm×3.3mm小型模块适于SMD贴装 • 完全屏蔽 • 宽电源电压范围：2.0V - 3.9V • 超低功耗模式，延长了电池寿命 • 符合欧盟R&TTE指令（EN 300 220、EN 301 489和EN 60950）要求 • 符合EN 50090（ISO/IEC 14543-3）要求 • 设计符合EX要求 RC1180-KNX应用 • 家庭和楼宇控制 • HVAC • AMR（自动抄表） •网关KNX RF/ KNX-IP/ KNX双绞线
图3 RCxxxxDK-USB演示板外形图 RCxxxxDK-USB演示板 该演示套件（DK）设计用于帮助用户轻松评估板上模块、开发应用和迅速构建原型。该套件包括2个演示板（DB）。演示板包含所选模块（带有专用产品编号和嵌入式协议）和相关支持电路。可以利用PC终端仿真器或Radiocrafts的RCTools PC套件轻松操作该电路板。 该演示板带有USB连接器、USB-串行转换器、按钮、LED、稳压器、配置跳线和连接器，可以轻松连接板上模块和各种测试设备或应用内使用的主机。在实际应用中，并不需要所有组件。 该演示板提供不同的版本，配备了不同类型的Radiocrafts模块。支持的频率包括433MHz、868MHz、915MHz和2.45GHz。对于各种频率，都提供窄带和宽带两种版本。它包括了最常用的频段 —— 欧洲和美国433MHz频段、欧洲的868MHz频段、美国的902MHz-928MHz频段和全球的2450MHz频段。了解实际安装了哪种模块，请参照模块上的标识。 详情请见： Radiocrafts RC1180-KNX多协议无线应用解决方案 |
